StarLine А93, А63
24

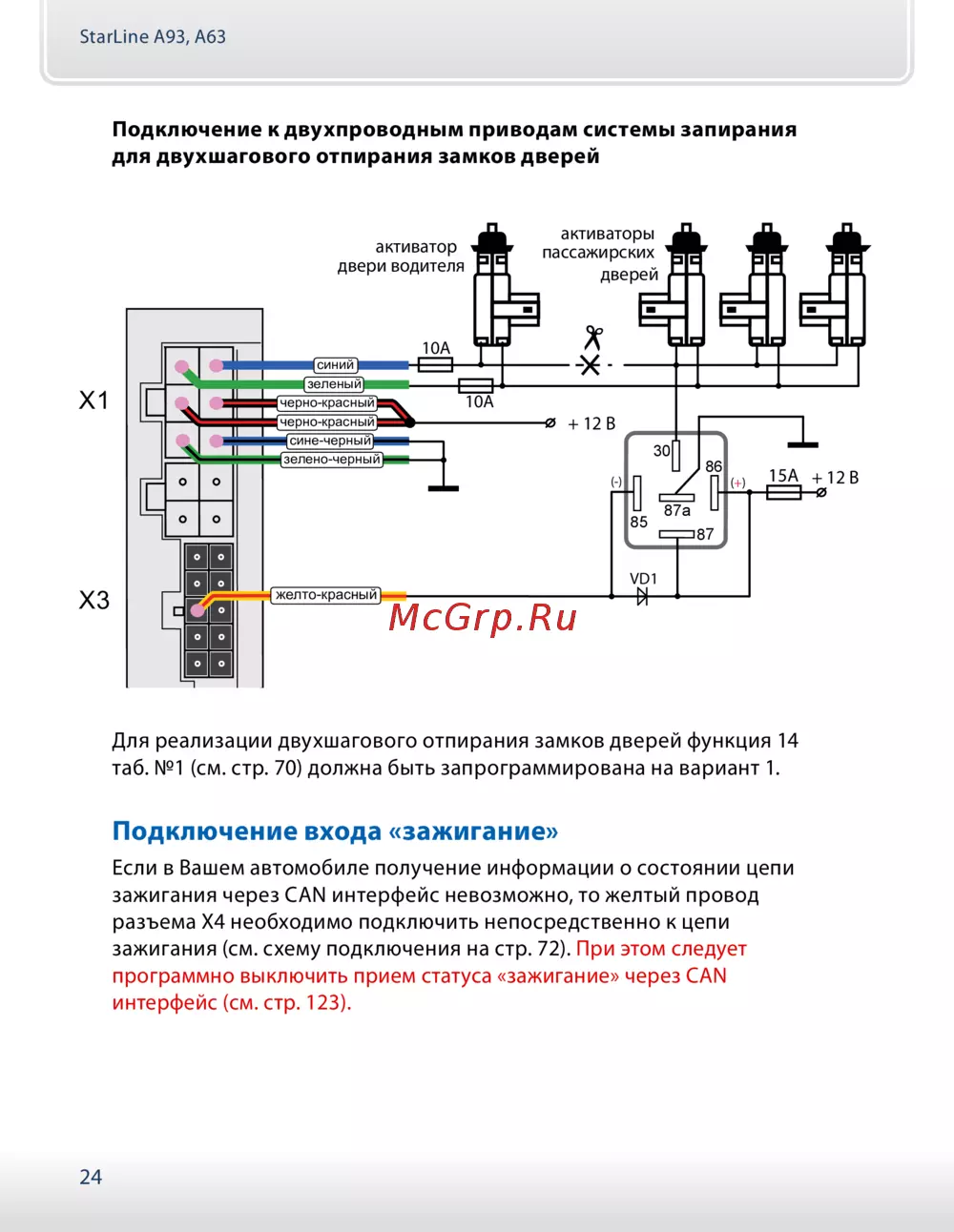

Подключение к двухпроводным приводам системы запирания
для двухшагового отпирания замков дверей
VD1
активатор
двери водителя
активаторы
пассажирских
дверей
86
30
85
87
87а
15А
10А
10А
+ 12 В
(-)
(+)
+ 12 В
Х1
Х3
зеленый
черно-красный
синий
зелено-черный
сине-черный
черно-красный
желто-красный
Для реализации двухшагового отпирания замков дверей функция 14
таб. №1 (см. стр. 70) должна быть запрограммирована на вариант 1.
Подключение входа «зажигание»
Если в Вашем автомобиле получение информации о состоянии цепи
зажигания через CAN интерфейс невозможно, то желтый провод
разъема Х4 необходимо подключить непосредственно к цепи
зажигания (см. схему подключения на стр. 72). При этом следует
программно выключить прием статуса «зажигание» через CAN
интерфейс (см. стр. 123).
