Starline a93 can-lin — инструкция по записи кодового реле в автосигнализацию [54/157]

Содержание

• Благодарим вас за выбор охранно телематического комплекса и желаем вам безопасных поездок p.1
• Пожалуйста прочитайте внимательно p.2
• Обязательные меры безопасности при использовании дистанционного запуска двигателя p.3
• Инструкция по установке p.5
• Подключение автосигнализаци p.5
• Содержание p.5
• Реализация запуска двигателя 56 p.6
• Starline а93 а63 p.6
• Гибкое программирование дополнительных каналов 103 p.7
• Главное меню программирования функций автосигнализации 71 p.7
• Схема подключения автосигнализации starline а93 а63 72 p.7
• Инструкция по установке p.7
• Программирование can интерфейса p.8
• Основные команды брелков управления автосигнализацией 151 p.8
• Запись брелков в память автосигнализации 145 p.8
• Starline а93 а63 p.8
• Алгоритм ввода персонального кода экстренное выключение режима охраны 150 p.8
• Режим slave 132 p.8
• Программирование персонального кода экстренного выключения охраны 146 p.8
• После установки и настройки 156 p.8
• Элементы питания брелков и их замена 155 p.8
• Технические характеристики p.9
• Комплект поставки p.10
• Центральный блок p.14
• Модуль приемопередатчика p.14
• Размещение компонентов автосигнализации p.14
• Датчик температуры p.15
• Сирену p.15
• Светодиодный индикатор p.15
• Крепить датчик температуры двигателя вблизи выпускного коллектора это может привести к выходу датчика из строя p.15
• Подключение автосигнализации p.16
• Назначение разъемов и их контактов p.16
• Общие требования к монтажу p.18
• Подключение цепей питания p.19
• Подключение массы p.19
• Подключение 12 в p.19
• Подключение к can шине автомобиля p.20
• Функциональных возможностях p.20
• Подключение к lin шине автомобиля p.20
• На странице p.20
• Подключение выходов альтернативного управления p.21
• Странице p.21
• Управляющие функции 2 и 3 can интерфейса при этом следует выключить см стр 124 p.22
• Подключение к системе центрального запирания p.22
• Если активен альтернативный выход управления цз синий провод разъема х3 то p.22
• Слаботочное управление центральным замком p.22
• А команда открыть команда закрыть p.23
• 12 в или корпус p.23
• Подключение входа зажигание p.24
• Подключение к двухпроводным приводам системы запирания для двухшагового отпирания замков дверей p.24
• Подключение цепи блокировки двигателя с использованием обычных реле p.25
• Подключение цепи блокировки двигателя p.25
• Разорвите одну из штатных цепей обеспечения работы двигателя и в разрыв цепи подключите дополнительное реле режим работы блокировки нормально разомкнутый нр или нормально замкнутый нз программируется функцией 10 см стр 77 заводская установка нз режим работы примеры подключения показаны на рисунках ниже p.25
• Для нормально разомкнутого нр режима работы блокировки p.25
• Для нормально замкнутого нз режима работы блокировки p.25
• Подключение концевых выключателей p.26
• Схема диодной развязки для концевых выключателей отрицательной полярности p.26
• Подключение концевых выключателей дверей p.26
• Инструкция по установке p.27
• Диоды vd5 vd8 должны быть рассчитаны на соответствующий ток который определяется количеством и мощностью ламп освещения салона p.27
• Подключение концевого выключателя багажника p.27
• Оранжево серый провод 6 контактного разъема x4 подключите к концевому выключателю капота который замыкается на массу при открывании капота при отсутствии штатного концевого выключателя необходимо его установить входит в комплект автосигнализации p.27
• Схема диодной развязки для концевых выключателей положительной полярности p.27
• Подключение концевого выключателя капота p.27
• Оранжево белый провод 6 контактного разъема x4 подключите к концевому выключателю багажника который замыкается на массу при открывании багажника p.27
• Подключение к стояночному тормозу и педали тормоза p.28
• Подключение световых сигналов p.29
• Режим бесшумного управления световыми сигналами p.30
• Подключение звуковых сигналов p.31
• Подключение дополнительных каналов p.32
• Багажника то следует использовать p.33
• Дополнительный канал 2 двухшаговое отпирание замков дверей функция 14 таб 1 p.33
• Управляющую функцию 4 can интерфейса при этом необходимо выключить см стр 124 p.33
• Дополнительный канал 1 отпирание замка багажника функция 13 таб 1 p.33
• Типичные варианты использования дополнительных каналов p.33
• Странице p.33
• Отрицательный импульс управления p.34
• Дополнительный канал 4 вежливая подсветка салона и световая дорожка функция 12 таб 1 p.35
• Дополнительный канал 3 имитация открывания двери и дублирование световых сигналов функция 15 таб 1 p.35
• Дополнительный канал 5 защитная блокировка стартера функция 19 таб 1 p.36
• Подключение модуля обхода штатного иммобилайзера p.37
• Подключение модуля обхода штатного иммобилайзера на примере модуля bp 03 p.37
• Подключение датчика температуры двигателя p.37
• Схема подключения 2 схема используется если требуется подключить модуль обхода в разрыв антенны штатного иммобилайзера p.38
• Разрезать p.38
• Starline а93 а63 p.38
• Подключение сервисной кнопки p.39
• Подключение светодиода индикатора состояния p.39
• Подключение приемопередатчика антенного модуля и настройка датчика удара и наклона p.39
• При выключенном режиме охраны и выключенном зажигании нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.40
• Настройка чувствительности датчика удара p.40
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение уровня чувствительности p.40
• Для перехода к установке чувствительности тревожного уровня датчика удара нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.40
• Брелок p.41
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение уровня чувствительности p.41
• Настройка чувствительности датчика наклона p.41
• При выключенном режиме охраны и выключенном зажигании нажмите кнопку 4 сначала длительно до звукового сигнала а затем коротко p.41
• Для выхода из режима настройки чувствительности датчика удара нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.41
• 3 световых сигнала 2 сигнала сирены последует мелодичный сигнал p.41
• Подключение дополнительного оборудования p.42
• Подключение охранно поисковых gsm модулей starline p.42
• Для выхода из режима программирования нажмите кнопку 4 длительно до звукового сигнала а затем коротко p.42
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение чувствительности p.42
• Подключение радиореле starline r2 p.43
• Запись радиореле r2 в память автосигнализации p.43
• Подключение кодового реле starline r3 p.45
• Starline p.45
• С движущимися частями конструкции автомобиля закрепите корпус с помощью хомутов p.47
• Кодовое реле должно быть установлено под капотом автомобиля p.47
• Кодовое реле starline r3 предназначено для установки на автомобили с напряжением бортовой сети 12 в p.47
• Схема подключения кодового реле starline r3 к starline а93 а63 p.48
• Схема подключения кодового реле starline r3 к starline а93 а63 p.49
• Starline а93 а63 p.50
• Описание внешних выводов кодового реле starline r4 p.50
• Подключение кодового реле starline r4 p.50
• Схема подключения кодового реле starline r4 p.53

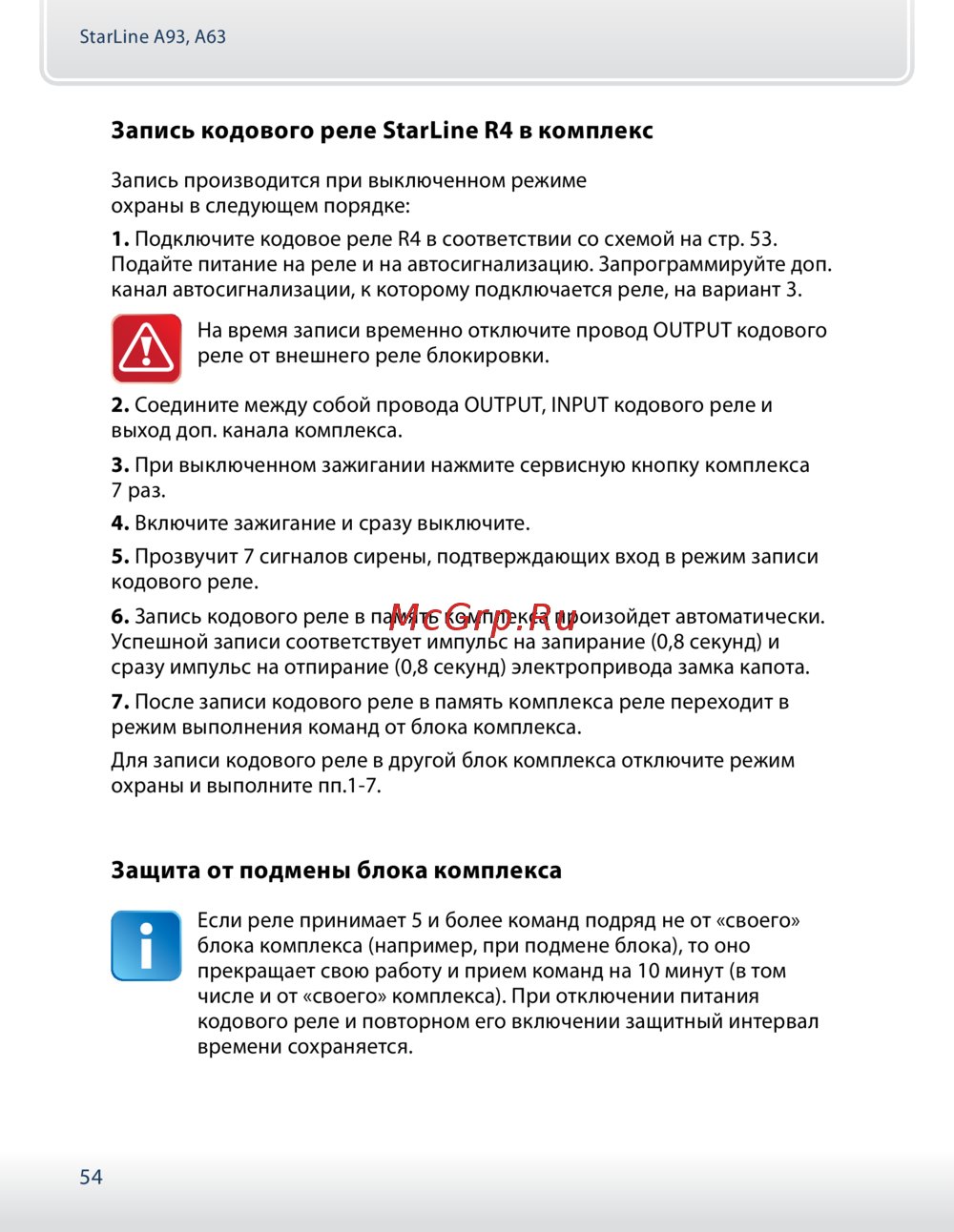

• Запись кодового реле starline r4 в комплекс p.54
• Защита от подмены блока комплекса p.54
• Общие требования к монтажу p.55
• Кодовое реле r4 должно быть установлено под капотом автомобиля p.55
• Реализация запуска двигателя p.56
• Выбор типа коробки передач p.56
• Подключение цепей запуска двигателя p.56
• Подключение силового модуля в автомобилях с ключом зажигания p.56
• Подключение силового модуля в автомобилях с кнопкой старт стоп p.57
• Starline p.57
• Схема 1 силовое управление кнопкой старт стоп p.58
• Черно желтый провод подключите к кнопке старт стоп если для управления кнопкой требуется ток более 200 ма используйте вариант силового управления см схему 1 если ток управления не более 200 ма можно использовать схему 2 p.58
• Схема 2 слаботочное управление кнопкой старт стоп p.58
• Starline p.58
• Импульс на кнопку старт стоп p.60
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 2 p.60
• В этом случае первый импульс на кнопку старт стоп черно желтый провод силового модуля включает зажигание затем через задержку задержка регулируется функцией 10 табл 2 будет подан второй импульс на кнопку старт стоп совместно с импульсом нажатия педали тормоза синий провод силового модуля p.60
• В этом случае импульс на кнопку старт стоп черно желтый провод силового модуля будет подаваться совместно с импульсом нажатия педали тормоза синий провод силового модуля p.60
• Импульса на кнопку старт стоп p.60
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 1 p.60
• Временные диаграммы работы автосигнализации при дистанционном запуске двигателя в автомобилях с кнопкой старт стоп p.60
• Инструкция по установке p.61
• Импульса на кнопку старт стоп p.61
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 3 p.61
• В этом случае первый импульс на кнопку старт стоп черно желтый провод силового модуля включает аксессуары второй импульс на кнопку старт стоп включает зажигание затем через задержку задержка регулируется функцией 10 табл 2 будет подан третий импульс на кнопку старт стоп совместно с импульсом нажатия педали тормоза синий провод силового модуля p.61
• Starline а93 а63 p.62
• Для варианта 2 3 или 4 функции 10 табл 2 максимальное время ожидания запуска двигателя 45 секунд p.62
• Для варианта 1 функции 10 табл 2 максимальное время ожидания запуска двигателя 6 секунд p.62
• Импульс 6 секунд на кнопку старт стоп p.62
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 4 в этом случае автосигнализация будет имитировать нажатие кнопки старт стоп черно желтый провод силового модуля до момента пока двигатель не заведется а затем сигнализация отпустит кнопку p.62
• Подключение входа контроля работы двигателя p.63
• Контроль работы двигателя по тахосигналу p.64
• Общие рекомендации по выбору способа контроля работы двигателя p.64
• Контроль работы двигателя по сигналу генератора p.65
• Программирование параметров запуска двигателя p.66
• Контроль работы двигателя по напряжению p.66
• Проверка функционирования контроля работающего двигателя p.67
• Пробный запуск p.69
• Если запуск не произошел p.70
• Дистанционный запуск двигателя невозможен если включено зажигание открыт капот выключен стояночный тормоз нажата педаль тормоза для автомобилей с ркпп не выполнена процедура программная нейтраль p.70
• Падение напряжения питания ниже 6 в в момент запуска двигателя при разряженной акб отменяет все автоматические запуски двигателя для оценки падения напряжения требуется осциллограф или вольтметр с функцией запоминания минимального значения p.70
• Брелок p.71
• Для выхода из меню программирования нажмите коротко кнопку 1 брелка или выключите зажигание p.71
• Для входа в главное меню программирования функций при выключенном зажигании нажмите сервисную кнопку 5 раз и включите зажигание p.71
• Главное меню программирования функций автосигнализации p.71
• Starline p.72
• Для автосигнализации starline а93 а63 с установленным can lin модулем датчик темп двигателя в комплекте только a93 p.72
• Сервисная кнопка p.72
• Разъем подключения gsm устройств p.72
• Схема подключения автосигнализации starline а93 а63 p.72
• Светодиодный индикатор p.72
• Схема подключения автосигнализации starline а93 а63 p.73
• Сервисная кнопка p.73
• Для автосигнализации starline а93 а63 с установленным can lin модулем датчик темп двигателя в комплекте только a93 p.73
• Светодиодный индикатор p.73
• Разъем подключения gsm устройств p.73
• Starline p.73
• Программирование охранных и сервисных функций p.74
• Для полного выхода из программирования функций выключите зажигание p.75
• Для возврата в главное меню программирования нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.75
• Таблица 1 программируемые охранные и сервисные функции p.76
• Внимание p.76
• В случае неправильной настройки дополнительного канала возможен выход из строя штатного или дополнительного оборудования установленного в автомобиле p.76
• После настройки дополнительных каналов обязательно сначала проверьте логику работы и длительность импульсов с помощью мультиметра или другого контрольного оборудования p.76
• Дополнительные каналы можно подключать к проводке автомобиля только после их проверки p.76
• Сброс на заводские установки уже подключенной и работающей автосигнализации может привести к невозможности дистанционного и автоматического запуска двигателя а также к невозможности запуска двигателя в штатном режиме из за изменения типа блокировки с нр на нз p.79
• Оранжевым цветом выделены установки функции slave серым цветом в таблице выделены заводские установки p.79
• Описание охранных и сервисных программируемых функций p.80
• Функция 3 обход зоны дверей и задержка активации датчиков при включении охраны p.80
• Функция 2 автоматическое управление замками дверей при включении и выключении зажигания p.80
• Функция 1 длительность импульсов управления замками дверей p.80
• Функция 4 автоматическое включение режима охраны p.81
• Серым цветом в таблице выделены заводские установки p.81
• Вариант 3 обход зоны дверей и задержка активации датчиков на 30 сек вариант 4 обход зоны дверей и задержка активации датчиков на 5 сек p.81
• Вариант 3 и 4 без запирания замков дверей p.81
• Вариант 2 без обхода зоны дверей и без задержки активации датчиков p.81
• Вариант 1 обход зоны дверей и задержка активации датчиков до выключения вежливой подсветки салона максимум 1 минута вход дверей подключен к салонному свету p.81
• Вариант 1 и 2 с запиранием замков дверей p.81
• Функция 7 авторизация владельца во время дистанционного или автоматического запуска двигателя slave включен p.82
• Функция 6 режим работы выхода управления сиреной p.82
• Функция 5 автоматический возврат в режим охраны p.82
• Функция 10 активация выхода на блокировку двигателя черно красный провод разъема х3 p.83
• Функция 8 алгоритм работы выхода блокировки при включении режима антиограбления черно красный провод разъема х3 p.83
• Функция 9 персональный код экстренного выключения режима охраны p.83
• Функция 12 алгоритм работы дополнительного канала 4 синий провод разъема х3 p.84
• Функция 11 двухшаговое выключение блокировки двигателя авторизация владельца в режиме slave p.84
• Функция 14 алгоритм работы дополнительного канала 2 желто красный провод разъема х3 p.85
• Функция 13 алгоритм работы дополнительного канала 1 желто черный провод разъема х3 p.85
• Функция 16 автоматический контроль канала связи p.86
• Функция 15 алгоритм работы дополнительного канала 3 желто белый провод разъема х3 p.86
• Функция 18 режим работы с gsm устройствами p.87
• Функция 17 выбор полярности входа дверей сине черный провод разъема х4 p.87
• Функция 20 алгоритм работы дополнительного канала 6 желто оранжевый провод разъема х3 p.88
• Функция 19 алгоритм работы дополнительного канала 5 черно белый провод разъема х3 p.88
• Функция 23 событие запуска процедуры авторизации p.89
• Функция 22 режим работы автосигнализации p.89
• Функция 21 выбор доп канала сигнализации который будет активироваться при нажатии кнопки включить доп канал мобильного приложения p.89
• Функция 25 алгоритм работы дополнительного канала 8 реле отпирания разъем х1 p.90
• Функция 26 дозапирание цз после закрывания багажника при включенном режиме охраны p.90
• Функция 24 алгоритм работы дополнительного канала 7 реле запирания разъем х1 p.90
• Программирование параметров запуска двигателя p.91
• Для полного выхода из режима программирования функций выключите зажигание p.92
• Для возврата в главное меню программирования нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.92
• Таблица 2 программируемые функции запуска p.93
• Серым цветом в таблице выделены заводские установки p.94
• Внимание сброс на заводские настройки уже установленной и работающей автосигнализации может привести к невозможности дистанционного и автоматического запуска двигателя p.94
• Функция 1 функции запуска двигателя p.95
• С при автоматическом или дистанционном запуске p.95
• Функция 4 автоматическое глушение двигателя при его прогреве до 5 p.95
• Функция 3 алгоритм работы датчиков удара и наклона при работающем двигателе и включенном режиме охраны p.95
• Функция 2 продолжительность работы двигателя после автоматического или дистанционного запуска p.95
• Описание программируемых функций запуска двигателя p.95
• Функция 7 автоматическое управление замками дверей при дистанционном автоматическом запуске двигателя при включенном режиме охраны p.96
• Функция 8 алгоритм работы выхода силового модуля запуска синий провод p.96
• Функция 6 световые сигналы при работающем двигателе после успешного автоматического или дистанционного запуска p.96
• Функция 5 режим запуска двигателя p.96
• Функция 11 способ контроля работы двигателя p.97
• Функция 9 длительность прокрутки стартера кроме тахосигнала p.97
• Функция 10 тип двигателя задержка дистанционного запуска и регулировка задержки импульса запуска p.97
• Функция 13 режим работы выхода управления модулем обхода штатного иммобилайзера p.98
• Функция 12 способ активации поддержки зажигания при включении режима турботаймера при выполнении процедуры программная нейтраль на автомобилях с ручной кпп p.98
• Функция 14 режим запуска двигателя p.99
• Нижняя строка p.99
• Верхняя строка p.99
• Функция 17 глушение двигателя при выключении режима охраны p.100
• Функция 16 алгоритм работы выхода силового модуля зеленый провод при дистанционном запуске двигателя p.100
• Функция 15 выбор типа коробки передач и варианта выполнения завершения программной нейтрали p.100
• Войдите в главное меню программирования функций стр 71 выберите пункт и нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.101
• Для полного выхода из меню программирования функций выключите зажигание p.101
• Программирование громкости сигналов подтверждения сирены p.101
• Для возврата в главное меню программирования нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.101
• Сброс настроек на заводские установки p.102
• При выключенном зажигании нажмите сервисную кнопку 9 раз для сброса настроек таблицы 1 или 10 раз для сброса настроек таблицы 2 и включите зажигание p.102
• Нажмите кнопку 1 брелка p.102
• Для выхода из режима сброса выключите зажигание или дождитесь автоматического выхода системы p.102
• Нажмите сервисную кнопку 1 раз p.102
• Гибкое программирование дополнительных каналов p.103
• События включения выключения p.104
• Комбинации кнопок основного брелка соответствующие включению доп канала p.108
• Условия включения выключения p.109
• Программирование дополнительных каналов p.110
• Для перехода к программированию длительности первого импульса т2 нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.111
• Для перехода к программированию паузы между импульсами т3 нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.111
• Для перехода к программированию длительности второго импульса т4 нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.111
• Событие включения запуска номер события включения см стр 104 нажатие кнопки 2 прибавляет десятки нажатие кнопки 3 прибавляет единицы p.112
• На дисплее появится индикация трех возможных условий включения см стр 109 p.112
• Для перехода к программированию условий включения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.112
• Для перехода к программированию события включения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.112
• Выбор условия кнопкой 3 выбор условия кнопкой 2 выбор условия кнопкой 1 p.112
• Брелок p.112
• Для перехода к программированию условий выключения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.113
• Для перехода к программированию события выключения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.113
• Пример программирования p.115
• Вход в режим программирования p.117
• Программирование can интерфейса p.117
• Странице p.117
• Выбор номера автомобиля p.118
• Странице p.118
• Настройка параметров can интерфейса p.119
• Структура меню программирования can интерфейса p.120
• Вход в режим программирования стр 117 p.120
• Если сервисная кнопка будет нажата более 3 раз или если в течение 5 секунд после входа в подпункт меню значение параметра не будет установлено то система выдаст 4 коротких звуковых сигнала и вернется в меню выбранного пункта p.120
• Для перехода к программированию следующего параметра повторите действия изложенные в пп 2 с выбором пункта меню и изменением его состояния p.120
• Раздел 1 выбор номера автомобиля p.121
• Вход в режим программирования p.121
• Я цифра p.121
• Контроль работы двигателя p.122
• Вход в режим программирования p.122
• Раздел 2 статусные функции p.122
• Нажатие педали тормоз p.122
• Зажигание p.122
• Стояночный тормоз паркинг p.122
• Капот p.122
• Все двери p.122
• Багажник p.122
• Вход в режим программирования p.123
• Стояночный тормоз паркинг p.123
• Зажигание p.123
• Багажник p.123
• Раздел 2 статусные функции p.123
• Нажатие педали тормоз p.123
• Контроль работы двигателя p.123
• Капот p.123
• Все двери p.123
• Отпереть багажник p.124
• Вход в режим программирования p.124
• Аварийная световая сигнализация p.124
• Последовательное отпирание дверей p.124
• Открыть центральный замок p.124
• Имитация открывания двери водителя p.124
• Запуск двигателя p.124
• Закрыть центральный замок p.124
• Функция комфорт p.124
• Управление штатной сигнализацией p.124
• Раздел 3 управляющие функции p.124
• Функция комфорт p.125
• Управление штатной сигнализацией p.125
• Открыть центральный замок p.125
• Аварийная световая сигнализация p.125
• Раздел 3 управляющие функции p.125
• Последовательное отпирание дверей p.125
• Отпереть багажник p.125
• Имитация открывания двери водителя p.125
• Запуск двигателя p.125
• Закрыть центральный замок p.125
• Вход в режим программирования p.125
• Поддержка функции slave p.126
• Отпирание багажника в в режиме slave p.126
• Вход в режим программирования p.126
• Раздел 4 дополнительные функции p.126
• Постановка в охрану без датчиков в режиме slave p.126
• Раздел 1 номер автомобиля p.127
• Пояснения к меню программирования can интерфейса p.127
• Раздел 5 сброс настроек на заводские установки p.127
• Раздел 3 управляющие функции p.127
• Раздел 2 статусные функции p.127
• Раздел 4 дополнительные функции p.129
• Нажмите сервисную кнопку коротко один раз раздастся один звуковой сигнал извещающий о готовности к вводу номера p.129
• Раздел 5 сброс настроек на заводские установки p.129
• Пример программирования can интерфейса p.129
• Отключите питание сигнализации нажмите сервисную кнопку и удерживая ее подайте питание на сигнализацию отпустите сервисную кнопку после прекращения сигналов сирены убедитесь в выдаче 4 длинных звуковых сигналов p.129
• Нажмите сервисную кнопку 1 раз убедитесь в выдаче 1 звукового сигнала нажмите сервисную кнопку 3 раза убедитесь в выдаче 3 звуковых сигналов p.129
• Дополнительный режим программирования can интерфейса p.131
• Режим slave p.132
• Включение режима slave p.132
• Can starline ru p.132
• Требования к автомобилю p.132
• Активация поддержки функции slave в can интерфейсе p.132
• Автомобиль должен быть оснащен штатной охранной системой или штатным центральным замком управление которой может осуществляться брелком карточкой электронным ключом или другим способом p.132
• Www starline r p.132
• Перевод центрального блока автосигнализации в режим slave p.133
• Настройка радиуса действия дополнительного брелка метки p.134
• Перевод дополнительного брелка в режим метки p.134
• Внимание p.136
• Проверьте функционирование метки в режиме реальной p.136
• Автомобиля может привести к неустойчивой связи метки с автосигнализацией в этом случае радиус действия метки необходимо увеличить p.136
• Общий алгоритм включения режима slave p.137
• Выбор способа авторизации p.137
• Выбор события запуска процедуры авторизации p.137
• Активируйте поддержку slave в can интерфейсе см стр 132 p.137
• Перевод центрального блока в режим slave и выбор длительности процедуры авторизации p.137
• Переведите дополнительный брелок в режим slave см стр 134 p.137
• Если выбран вариант авторизации владельца по метке и двигатель запущен дистанционно то при выключении охраны штатным брелком независимо от варианта настройки функции 23 осуществляется поиск метки если метка не будет найдена последует цикл тревоги p.138
• Выключение охраны штатным брелком после автоматического запуска при работающем двигателе p.138
• Внимание p.138
• Отпирание багажника штатным брелком в режиме slave p.139
• Если выбран вариант авторизации владельца по метке то при отпирании багажника с помощью штатного брелка независимо от варианта настройки функции 23 осуществляется поиск метки если метка не будет найдена последует цикл тревоги p.139
• Внимание p.139
• Иммобилайзер с валидатором авторизация вводом пин кода штатными кнопками автомобиля p.140
• Can starline r p.140
• Каждое нажатие штатной кнопки сигнализация подтвердит однократным сигналом сирены p.141
• Через 2 секунды прозвучит 1 сигнал сирены подтверждающий готовность к обучению pin1 p.141
• Прозвучат 8 сигналов сирены подтверждающих вход в режим обучения кодовой последовательности p.141
• Обучение кодовой последовательности pin1 и pin2 p.141
• Для входа в режим обучения кодовой последовательности pin1 и pin2 нажмите сервисную кнопку 8 раз и включите зажигание p.141
• Введите pin1 интервал между нажатиями кнопок должен быть менее 3 секунд p.141
• Введите повторно pin1 для подтверждения правильности ввода интервал между нажатиями кнопок должен быть менее 3 секунд p.142
• Введите pin2 интервал между нажатиями кнопок должен быть менее 3 секунд p.142
• Через 3 секунды после окончания повторного ввода кодовой последовательности pin2 сигнализация выдаст 3 сигнала сирены теперь pin1 и pin2 сохранены в памяти сигнализации p.143
• После окончания ввода кодовой последовательности pin2 через 3 секунды сигнализация выдаст 2 сигнала сирены подтверждающих принятие кодовой последовательности pin2 p.143
• Каждое нажатие штатной кнопки сигнализация подтвердит однократным сигналом сирены p.143
• Выключите зажигание p.143
• Введите повторно pin2 для подтверждения правильности ввода интервал между нажатиями кнопок должен быть менее 3 секунд p.143
• Ввод кодовой последовательности p.144
• Штатная охранная система автомобиля находится в состоянии охраны p.144
• С помощью штатного брелка управления или другим штатным способом переведите штатную охранную систему автомобиля в состояние охрана выключена p.144
• Для авторизации введите кодовую последовательность pin1 или pin2 p.144
• Алгоритм авторизации с помощью кодовой последовательности p.144
• Для выхода из режима записи брелков выключите зажигание p.145
• Автомобиль брелок p.145
• Автомобиль p.145
• В подтверждение выхода последует 3 световых сигнала p.145
• Прозвучит 7 сигналов сирены подтверждающих вход в режим записи брелков радиоуправлени p.145
• Прозвучит 1 сигнал сирен p.145
• Прозвучит 1 сигна p.145
• При выключенном зажигании нажмите сервисную кнопку 7 раз и включите зажигание p.145
• Повторите пункт 2 для всех записываемых брелков p.145
• Нажмите одновременно коротко кнопки 1 и 2 брелка для записи дополнительного брелка также нажать кнопки 1 и 2 p.145
• Запись брелков в память автосигнализации p.145
• Программирование персонального кода экстренного выключения охраны p.146
• Войдите в режим установки персонального кода p.146
• Если для функции 9 запрограммированы варианты 2 3 или 4 то на дисплее брелка появится иконка p.146
• Войдите в программирование охранных и сервисных функций см стр 74 и выберите один из вариантов персонального кода экстренного выключения режима охраны функция 9 p.146
• Брелок p.146
• Включите зажигание p.147
• Выход из режима установки персонального кода происходит после выключения зажигания или автоматически если в течение 10 секунд не будет предпринято никаких действий p.147
• В подтверждение последует 3 световых сигнала p.147
• Автомобиль p.147
• Прозвучит 4 сигнала сирены p.147
• Нажмите сервисную кнопку один раз p.147
• Нажмите сервисную кнопку 4 раза p.148
• Нажмите коротко кнопку 2 брелка p.148
• Включите зажигание p.148
• Пример программирования 2 значного персонального кода 26 p.148
• Нажмите сервисную кнопку 1 раз p.148
• Нажмите 2 раза кнопку 3 брелка первое нажатие длительное до появления звукового сигнала второе короткое p.149
• Нажмите сервисную кнопку 1 раз p.149
• Для выхода из режима установки выключите зажигание p.149
• Откройте дверь ключом и оставьте ее открытой p.150
• Включите зажигание нажмите сервисную кнопку такое число раз которое соответствует третьей цифре кода выключите зажигание p.150
• Включите зажигание нажмите сервисную кнопку такое число раз которое соответствует первой цифре кода выключите зажигание p.150
• Включите зажигание нажмите сервисную кнопку такое число раз которое соответствует второй цифре кода выключите зажигание p.150
• Алгоритм ввода персонального кода экстренное выключение охраны p.150
• Основные команды брелков управления автосигнализацией p.151
• Обозначение кнопок брелков p.151
• Продолжительность нажатия кнопок брелков p.151
• Управление функциями охраны p.152
• Управление двигателем p.153
• Управление оборудованием p.153
• Сервисные функции p.154
• Элементы питания брелков и их замена p.155
• Замена элемента питания в основном брелке p.155
• Замена элемента питания в дополнительном брелке p.155
• После установки и настройки p.156
• Параметры настройки дополнительных каналов p.156

Похожие устройства

•
  Starline B92 Dialog CAN

  Руководство пользователя
•
  Starline B6 DialogCAN F5 V200

  Руководство пользователя
•
  Starline B64 2CAN 2Slave Т2.0

  Руководство по эксплуатации
•
  Starline B6

  Руководство по эксплуатации
•
  Starline Twage A2

  Руководство по эксплуатации
•
  Starline A92 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A92 Dialog CAN FLEX

  Руководство по эксплуатации
•
  Starline A62 Dialog CAN FLEX

  Руководство по эксплуатации
•
  Starline B62 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A62 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A93 2CAN-2LIN

  Руководство по эксплуатации
•
  Starline B96 2CAN-2LIN

  Руководство по эксплуатации

Подробная инструкция по записи кодового реле в систему автосигнализации. Узнайте, как правильно подключить и настроить устройство для надежной защиты вашего автомобиля.
