- 4 -

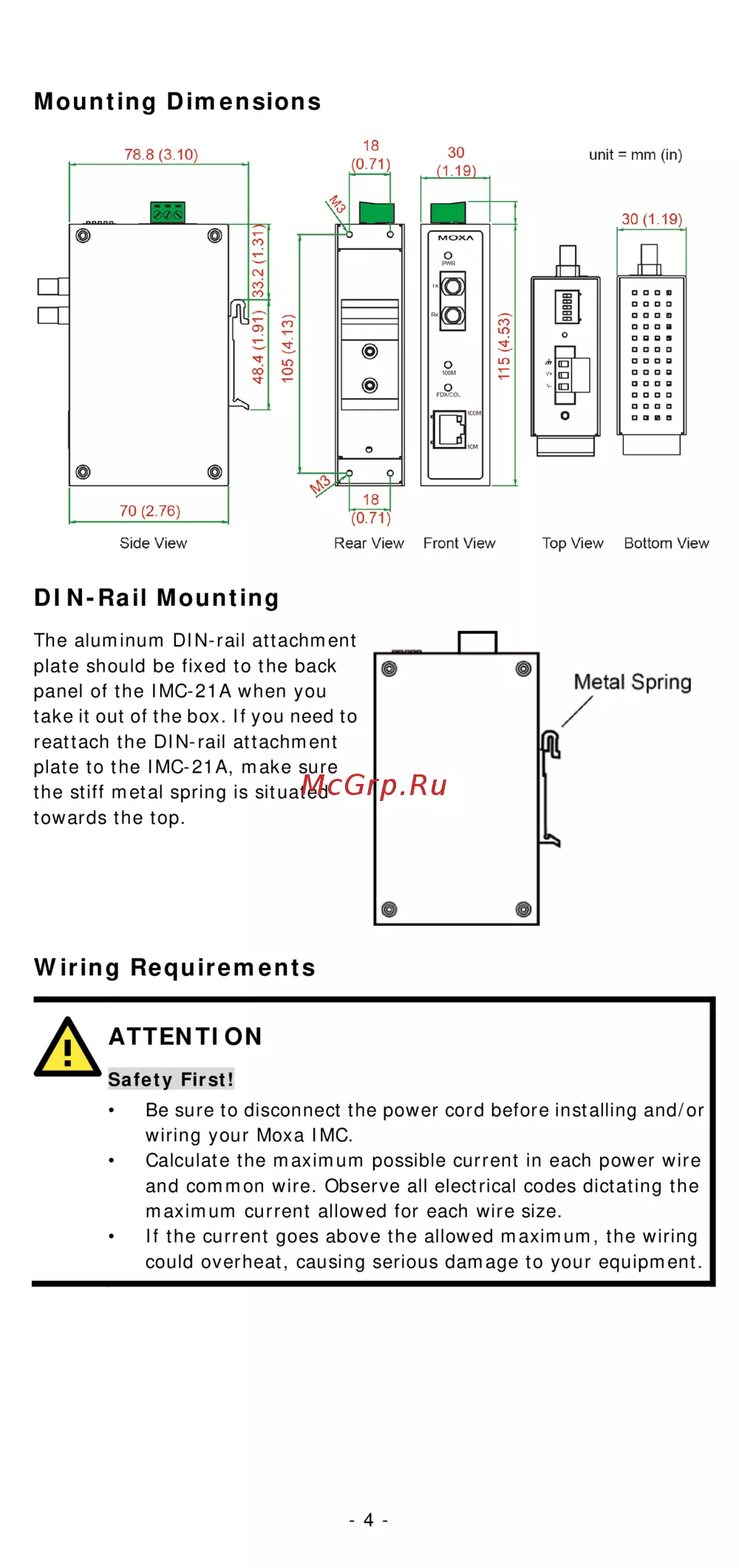

Mounting Dimensions
DIN-Rail Mounting
The aluminum DIN-rail attachment
plate should be fixed to the back
panel of the IMC
-21A when you
take it out of the box. If you need to
reattach the DIN
-rail attachment
plate to the IMC
-21A, make sure
the stiff metal spring is situated
towards the top.
Wiring Requirements
ATTENTION
Safety First!
•
Be sure to disconnect the power cord before installing and/or
wiring your Moxa IMC.
•
Calculate the maximum possible current in each power wire
and common wire. Observe all electrical codes dictating
the
maximum current allowed for each wire size.
•
If the current goes above the allowed maximum
, the wiring
could overheat, causing serious damage to your equipment.
