MSI P43T-C51 [116/146] Уководство по размещению компонентов
![MSI P43T-C51 [116/146] Уководство по размещению компонентов](/views2/1208864/page116/bg74.png)
Ru-4
MS-7519 Системная плата
▍
JPWR2, Ru-11

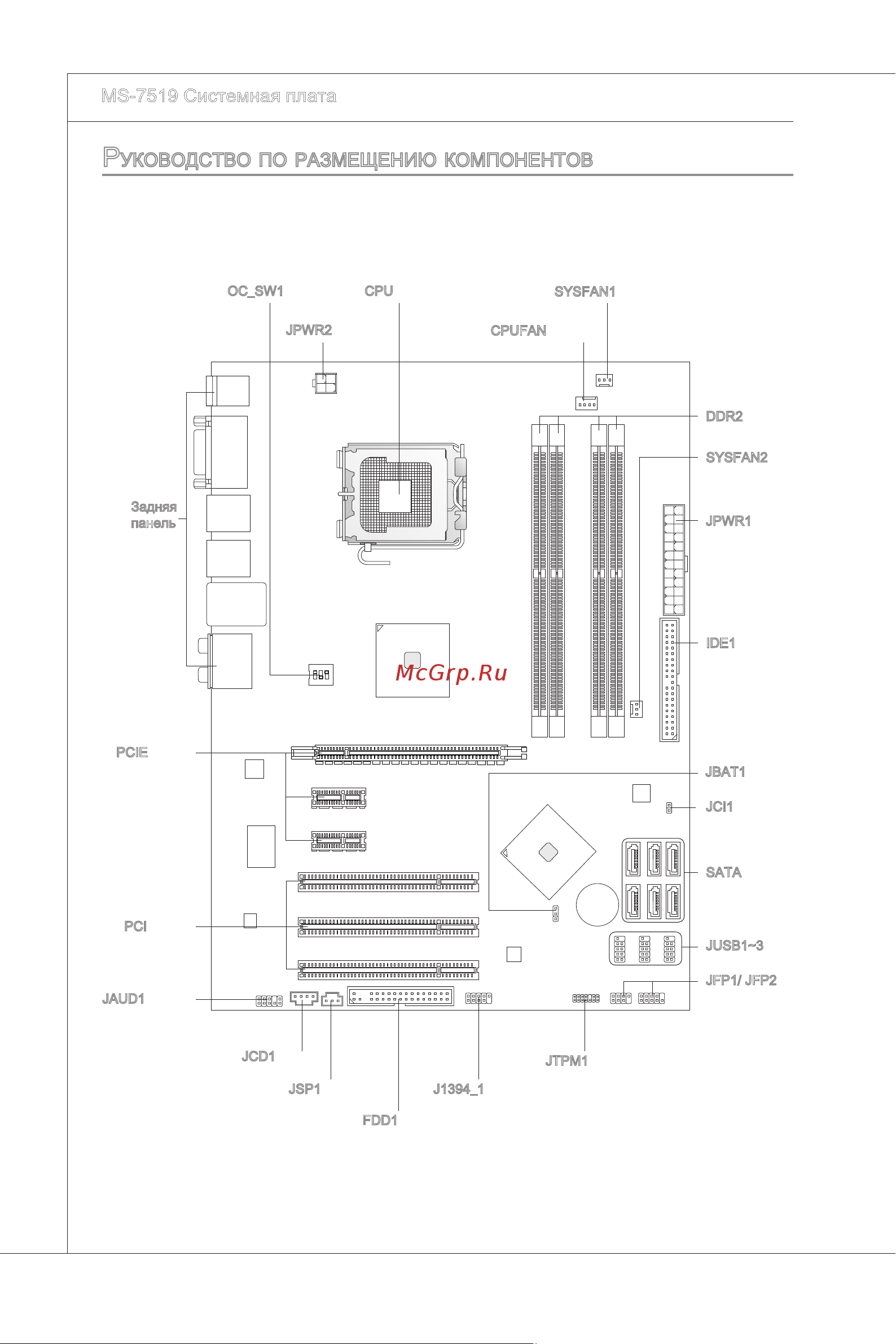

руководство по размещению компонентов
Задняя
панель,
Ru-12
CPU, Ru-5
CPUFAN, Ru-16
DDR2, Ru-9
JCI1, Ru-15
JPWR1, Ru-11
IDE1, Ru-14
JTPM1, Ru-20
SATA, Ru-15
JFP1/ JFP2, Ru-17
JUSB1~3, Ru-18
JBAT1, Ru-21
J1394_1, Ru-17
JCD1, Ru-16
JAUD1, Ru-19
PCI, Ru-24
PCIE, Ru-23
SYSFAN2, Ru-16
JSP1, Ru-19
SYSFAN1, Ru-16
OC_SW1, Ru-22
FDD1, Ru-14
