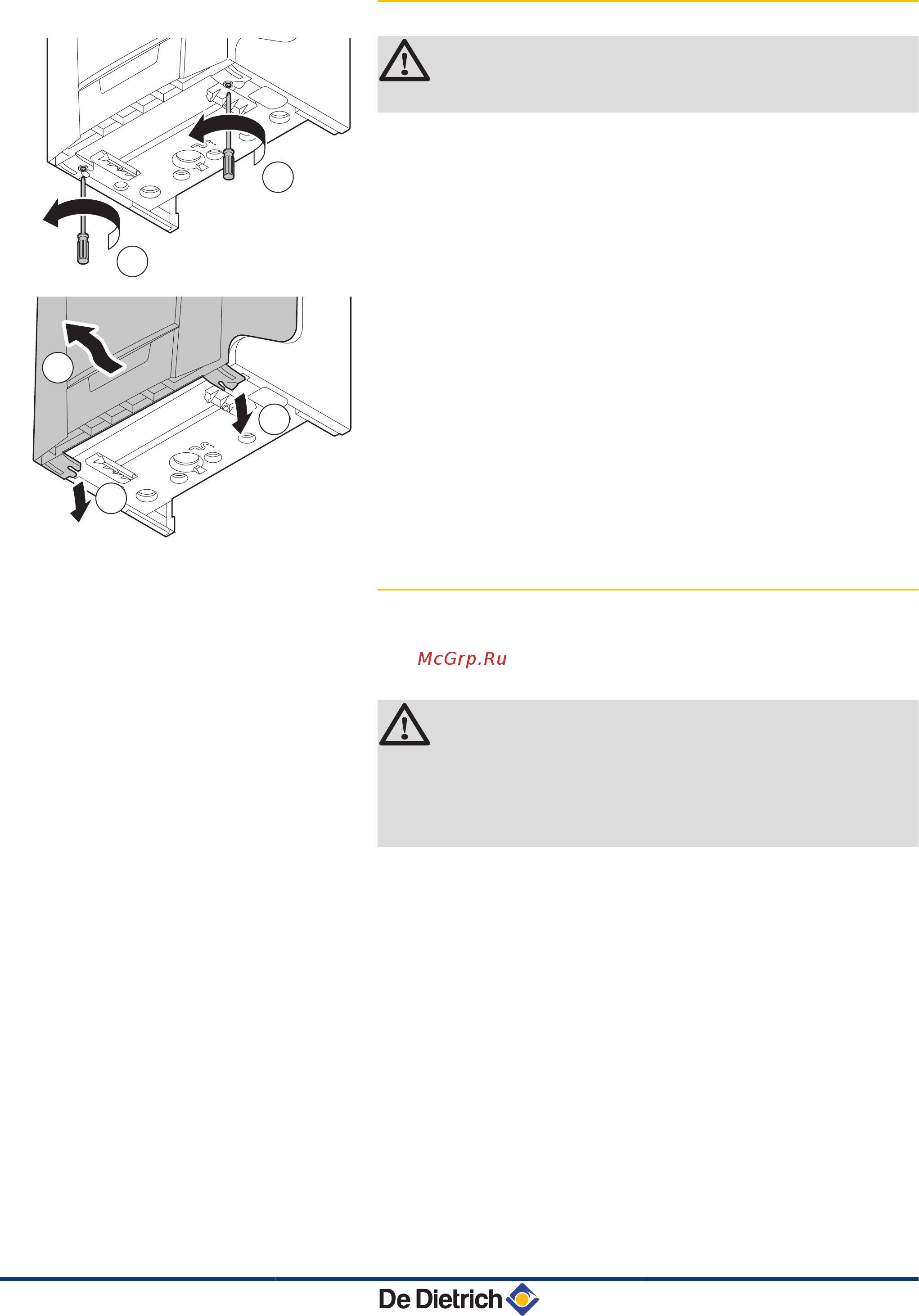

7.2.1. Открыть котёл
ПРЕДУПРЕЖДЕНИЕ
Убедиться, что котел не находится под напряжением.
1. Отвернуть 2 винта, расположенные под передней панелью.
2. Снять переднюю крышку.
7.2.2. Проверка гидравлического давления
Гидравлическое давление должно быть, как минимум, 0,8 бар. В
случае необходимости подпитать водой систему отопления
(рекомендуется гидравлическое давление между 1,5 и 2 бар).
ВНИМАНИЕ
4 Перед заполнением открыть краны на всех
радиаторах отопительной установки.
4 Убедиться, что котел не находится под
напряжением.
1. Заполнить установку чистой водопроводной водой
(рекомендуемое давление - от 1,5 до 2 бар).
2. Проверить герметичность всех соединений по воде.
3. Включить котел.
R000346-A
1
1
R000405-A
2
2
3
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
7. Проверка и техническое обслуживание
131112 - 7602057-02
55
