PRO MIG 160, 200

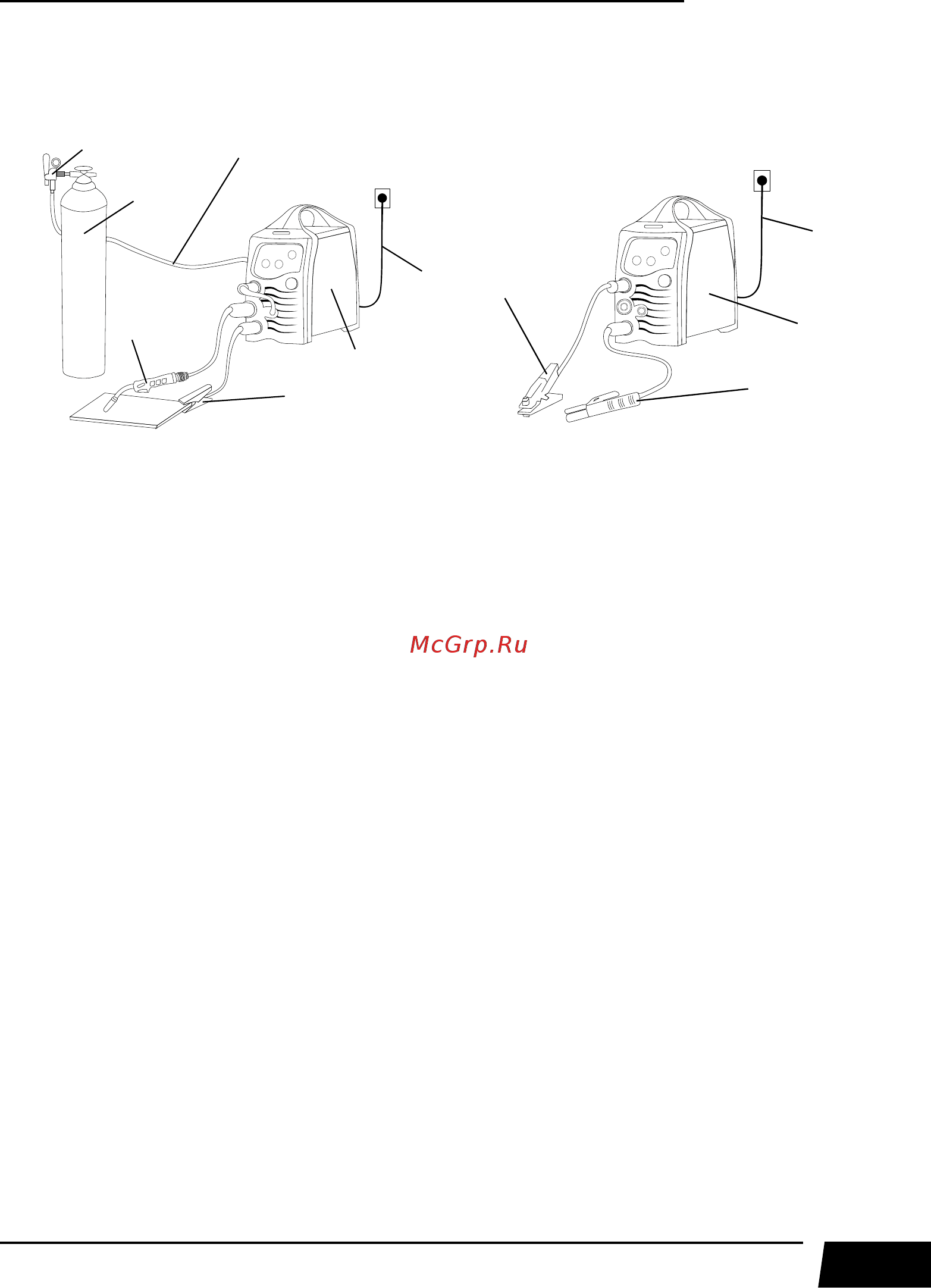

3.2. ПОДКЛЮЧЕНИЕ АППАРАТА

220 В

Рис. 2.1 Рис. 2.2

1. Горелка

2. Редуктор

3. Баллон

4. Газовый шланг

5. Сетевой кабель

6. Сварочный инвертор

7. Клемма заземления

8. Электрододержатель

3.2.1. СВАРКА В СРЕДЕ ЗАЩИТНЫХ ГАЗОВ MIG,

MAG И FCAW

1. Произведите подключение согласно рисунку 2.1.

2. Вставьте сварочную горелку в «евроразъем» (2) (рис. 1.1) на передней панели аппа-

рата и прикрутите его. После установите катушку с проволокой, установите ролики с теми

канавками, которые соответствуют диаметру проволоки. Зафиксируйте проволоку с помо-

щью ручки зажима проволоки (18) (рис. 1.3). С помощью кнопки прогона проволоки (16)

(рис. 1.3) протяните проволоку внутрь горелки.

3. Установите наконечник горелки, диаметр отверстия должен совпадать с диаметром

сечения проволоки.

4. Соедините шланг с газовым редуктором баллона и входным штуцером газа на задней

панели аппарата (12) (рис. 1.2). Для сварки самозащитной порошковой проволокой

(FCAW) подключение баллона с газом и редуктора не требуется.

5. В зависимости от требуемой полярности вставьте кабельную вилку, соединенную

с клеммой заземления, в соответствующий разъем «-» или «+» на передней панели свароч-

ного аппарата (1 или 3) (рис. 1.1) и закрутите его по часовой стрелке.
