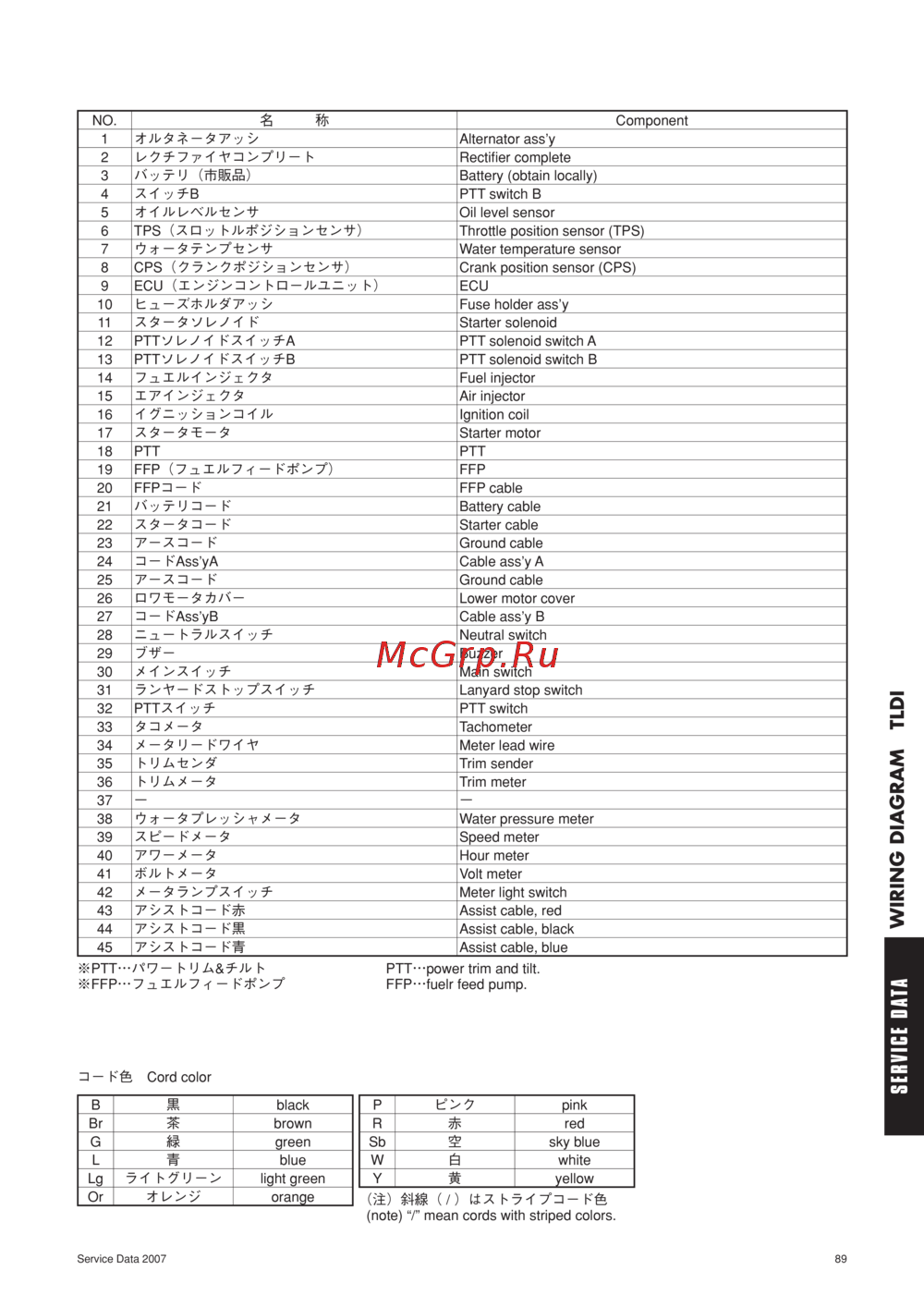

Tohatsu M 5 [36/67] Wiring diagram tldi
![Tohatsu MFS 30 [36/67] Wiring diagram tldi](/views2/1240786/page36/bg24.png)
NO. 名 称 Component
1 オルタネータアッシ Alternator ass
y
2 レクチファイヤコンプリート Rectifier complete
3 バッテリ（
市販品） Battery (obtain locally)
4 スイッチB PTT
switch B
5 オイルレベルセンサ Oil level sensor
6 TPS（
スロットルポジションセンサ） Throttle position sensor (TPS)
7 ウォータテンプセンサ Water temperature sensor
8 CPS（
クランクポジションセンサ） Crank position sensor (CPS)
9 ECU（
エンジンコントロールユニット） ECU
10 ヒューズホルダアッシ Fuse holder ass
y
11 スタータソレノイド Starter solenoid
12 PTTソレノイドスイッチ
A PTT solenoid switch A
13 PTTソレノイドスイッチ
B PTT solenoid switch B
14 フュエルインジェクタ Fuel injector
15 エアインジェクタ Air injector
16 イグニッションコイル Ignition coil
17 スタータモータ Starter motor
18 PTT PTT
19 FFP（
フュエルフィードポンプ） FFP
20 FFPコード FFP
cable
21 バッテリコード Battery cable
22 スタータコード Starter cable
23 アースコード Ground cable
24 コードAss
yA Cable assy A
25 アースコード Ground cable
26 ロワモータカバー Lower motor cover
27 コードAss
yB Cable assy B
28 ニュートラルスイッチ Neutral switch
29 ブザー Buzzer
30 メインスイッチ Main switch
31 ランヤードストップスイッチ Lanyard stop switch
32 PTTスイッチ PTT
switch
33 タコメータ Tachometer
34 メータリードワイヤ Meter lead wire
35 トリムセンダ Trim sender
36 トリムメータ Trim meter
37 − −
38 ウォータプレッシャメータ Water pressure meter
39 スピードメータ Speed meter
40 アワーメータ Hour meter
41 ボルトメータ Volt meter
42 メータランプスイッチ Meter light switch
43 アシストコード赤 Assist cable, red
44 アシストコード黒 Assist cable, black
45 アシストコード青 Assist cable, blue
※PTT
…パワートリム&チルト PTT…power trim and tilt.
※FFP…フュエルフィードポンプ FFP…fuelr feed pump.
コード色 Cord color
B 黒 black
Br 茶 brown
G 緑 green
L 青 blue
Lg ライトグリーン light green
Or オレンジ orange
P ピンク pink
R 赤 red
Sb 空 sky blue
W 白 white
Y 黄 yellow
（注
）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
Service Data 2007 89
SERVICE DATA
WIRING DIAGRAM TLDI
