![Tohatsu M 5 [42/67] Wiring diagram tldi](/img/pdf.png)

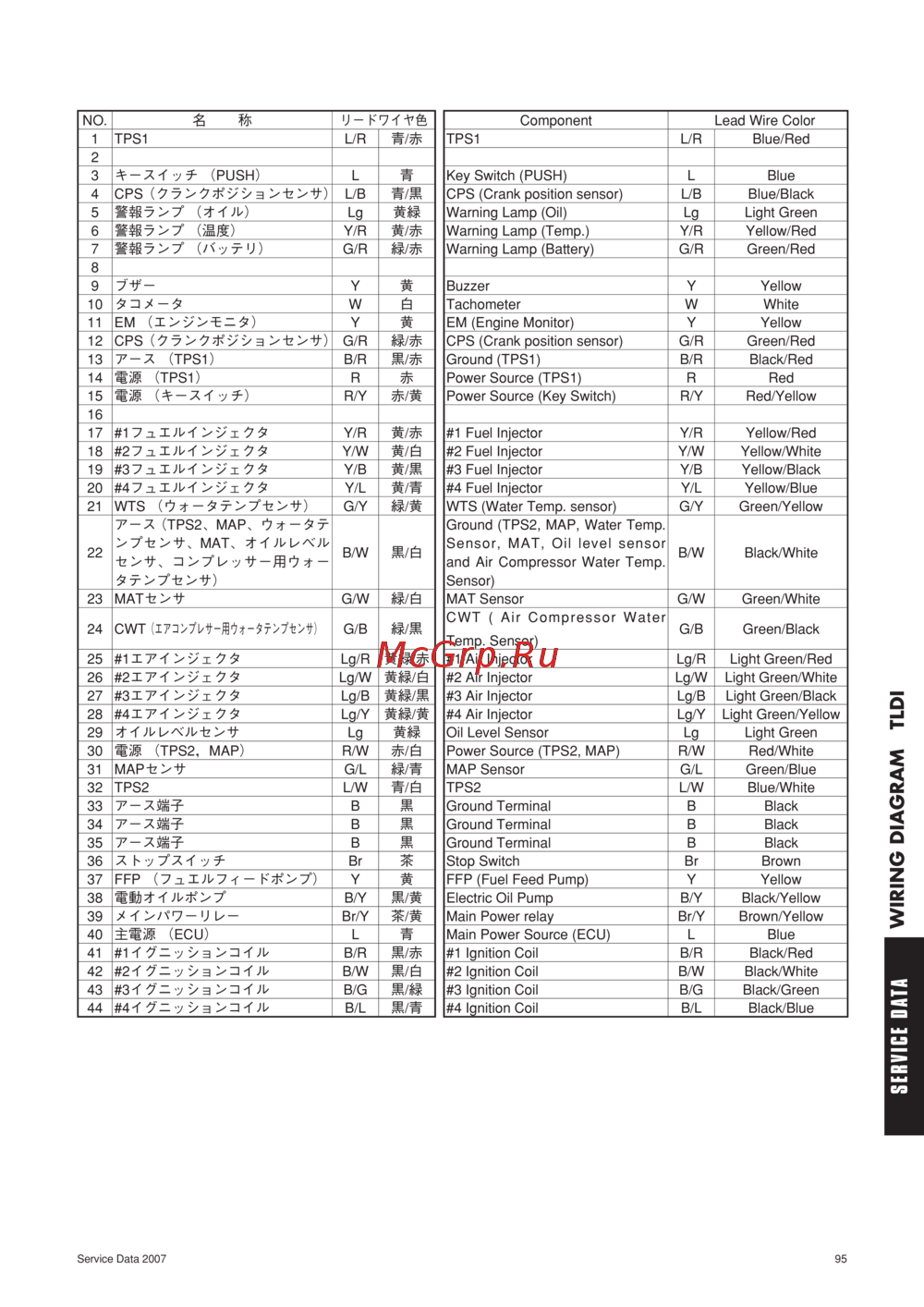

Tohatsu M 5 [42/67] Wiring diagram tldi
![Tohatsu MFS 30 [42/67] Wiring diagram tldi](/views2/1240786/page42/bg2a.png)
NO. 名 称
リードワイヤ色
Component Lead Wire Color
1 TPS1 L/R 青/赤 TPS1 L/R Blue/Red
2
3 キースイッチ （PUSH） L 青 Key Switch (PUSH) L Blue
4 CPS（クランクポジションセンサ） L/B 青/黒 CPS (Crank position sensor) L/B Blue/Black
5
警報ランプ （オイル） Lg 黄緑 Warning Lamp (Oil) Lg Light Green
6 警報ランプ （温度） Y/R 黄/赤 Warning Lamp (Temp.) Y/R Yellow/Red
7 警報ランプ （バッテリ） G/R 緑/赤 Warning Lamp (Battery) G/R Green/Red
8
9 ブザー Y 黄 Buzzer Y Yellow
10 タコメータ W 白 Tachometer W White
11 EM （エンジンモニタ） Y 黄 EM (Engine Monitor) Y Yellow
12 CPS（クランクポジションセンサ） G/R 緑/赤 CPS (Crank position sensor) G/R Green/Red
13
アース （TPS1） B/R 黒/赤 Ground (TPS1) B/R Black/Red
14 電源 （TPS1） R 赤 Power Source (TPS1) R Red
15 電源 （キースイッチ） R/Y 赤/黄 Power Source (Key Switch) R/Y Red/Yellow
16
17 #1フュエルインジェクタ Y/R 黄/赤 #1 Fuel Injector Y/R Yellow/Red
18 #2フュエルインジェクタ Y/W 黄/白 #2 Fuel Injector Y/W Yellow/White
19 #3フュエルインジェクタ Y/B 黄/黒 #3 Fuel Injector Y/B Yellow/Black
20 #4フュエルインジェクタ Y/L 黄/青 #4 Fuel Injector Y/L Yellow/Blue
21 WTS （ウォータテンプセンサ） G/Y 緑/黄 WTS (Water Temp. sensor) G/Y Green/Yellow
22
アース （TPS2、
MAP、ウォータテ
ンプセンサ、MAT、オイルレベル
センサ、コンプレッサー用ウォー
タテンプセンサ）
B/W 黒/白
Ground
(TPS2, MAP, Water Temp.
Sensor, MAT, Oil level sensor
and Air Compressor Water Temp.
Sensor)
B/W Black/White
23 MATセンサ G/W 緑/白 MAT Sensor G/W Green/White
24 CWT
（エアコンプレサー用ウォータテンプセンサ）
G/B 緑/黒
CWT ( Air Compressor Water
Temp. Sensor)
G/B Green/Black
25 #1エアインジェクタ Lg/R 黄緑/赤 #1 Air Injector Lg/R Light Green/Red
26 #2エアインジェクタ Lg/W 黄緑/白 #2 Air Injector Lg/W Light Green/White
27 #3エアインジェクタ Lg/B 黄緑/黒 #3 Air Injector Lg/B Light Green/Black
28 #4エアインジェクタ Lg/Y 黄緑/黄 #4 Air Injector Lg/Y Light Green/Yellow
29 オイルレベルセンサ Lg 黄緑 Oil Level Sensor Lg Light Green
30 電源 （TPS2，MAP） R/W 赤/白 Power Source (TPS2, MAP) R/W Red/White
31 MAPセンサ G/L 緑/青 MAP Sensor G/L Green/Blue
32 TPS2 L/W 青/白 TPS2 L/W Blue/White
33 アース端子 B 黒 Ground Terminal B Black
34 アース端子 B 黒 Ground Terminal B Black
35 アース端子 B 黒 Ground Terminal B Black
36 ストップスイッチ Br 茶 Stop Switch Br Brown
37 FFP （フュエルフィードポンプ） Y 黄 FFP (Fuel Feed Pump) Y Yellow
38 電動オイルポンプ B/Y 黒/黄 Electric Oil Pump B/Y Black/Yellow
39 メインパワーリレー Br/Y 茶/黄 Main Power relay Br/Y Brown/Yellow
40 主電源 （ECU） L 青 Main Power Source (ECU) L Blue
41 #1イグニッションコイル B/R 黒/赤 #1 Ignition Coil B/R Black/Red
42 #2イグニッションコイル B/W 黒/白 #2 Ignition Coil B/W Black/White
43 #3イグニッションコイル B/G 黒/緑 #3 Ignition Coil B/G Black/Green
44 #4イグニッションコイル B/L 黒/青 #4 Ignition Coil B/L Black/Blue
Service Data 2007 95
SERVICE DATA
WIRING DIAGRAM TLDI
