6.1.7 Давление опрессовки системы отопления с котлом после
монтажа - не более 0,45 МПа.
6.1.8 Котёл должен быть смонтирован в вертикальном положении
(защитный кожух - вверху). Пульт управления монтируется вертикально
на высоте 1,4 - 1,7 м от пола, на стенах и сооружениях, в хорошо
освещенных помещениях.
6.1.9 Подключение пульта управления к электрической сети
производится в соответствии с ПУЭ и ППБ и только через автоматический
выключатель (см. п. 5.3.).
Сечение медной токопроводящей жилы кабеля или проводов,
применяемых для подключения, выбирается в соответствии с таблицей 3.
6.1.10 Приборы ЭПО-7,5; -9,45 c
пультом управления ПУ ЭПО-М1
р е к о м е н д у е т с я п о д к л ю ч а т ь к
электрической сети напряжением 380В.
Если это невозможно, одноступенчатые
пульты подключают в соответствии с
рисунком 7, а трехступенчатые - в
с о о т в е т с т в и и с р и с у н к о м 1 0 ,
предварительно установив перемычки,
указанные пунктиром.
6.1.11 Подключение котла к пульту
управления осуществляется согласно
ПУЭ и ППБ в соответствии с
рисунками 6-11 с учетом следующего:
- при подтягивании контактных гаек на ТЭНах не допускается
провертывание контактных стержней в корпусе ТЭНов;
- контакты шнуров датчика терморегулятора и температурного реле
осторожно, без больших усилий, вставляются в гнезда зажимов до упора
(при этом контакты шнуров надеваются соответственно на контакты
датчика и реле и не должны выступать из гнезд).
6.1.12 При подключениии котлов ЭПО-12, 15, 18, 24, 30 к
трехступенчатому пульту управления, необходимо
- демонтировать перемычки ТЭНов,
- установить на свободные шпильки ТЭНов контакты из комплекта
пульта.
6.2 Заполнение отопительной системы
6.2.1 В качестве теплоносителя разрешается использовать воду,
соответствующую требованиям СанПиН 2.1.4.1074-01.
Д о п у с к а е т с я и с п о л ь з о в а т ь и е ин е з а м е р з а ю щ ж и д к о с т ,
сертифицированн в качестве теплоносителя для ые электрокотлов. При этом
условия использования должны соответствовать требованиям, указанным в
руководстве по эксплуатации теплоносителя.
6.2.2 При заполнении системы отопления необходимо обеспечить
отсутствие в ней незаполненных пустот.
ЭПО-18
6,0
-
ЭПО-12;-15
6,0
2,5
4,0
-
ЭПО-7,5;-9,45
4,0
Название
прибора
220 В
Сечение жилы,
кв. мм
при напряжении
в сети
Таблица 3
380 В
ЭПО-4;-6
10,0
-
-
ЭПО-24;-30
ЭПО-7,5;-9,45;-12;-15;-18 (трехступенчатый пульт)
“Датчик темпе-
ратуры воздуха”
Зажимы для сети
Датчик
термо-
регулятора
А
В
С
N

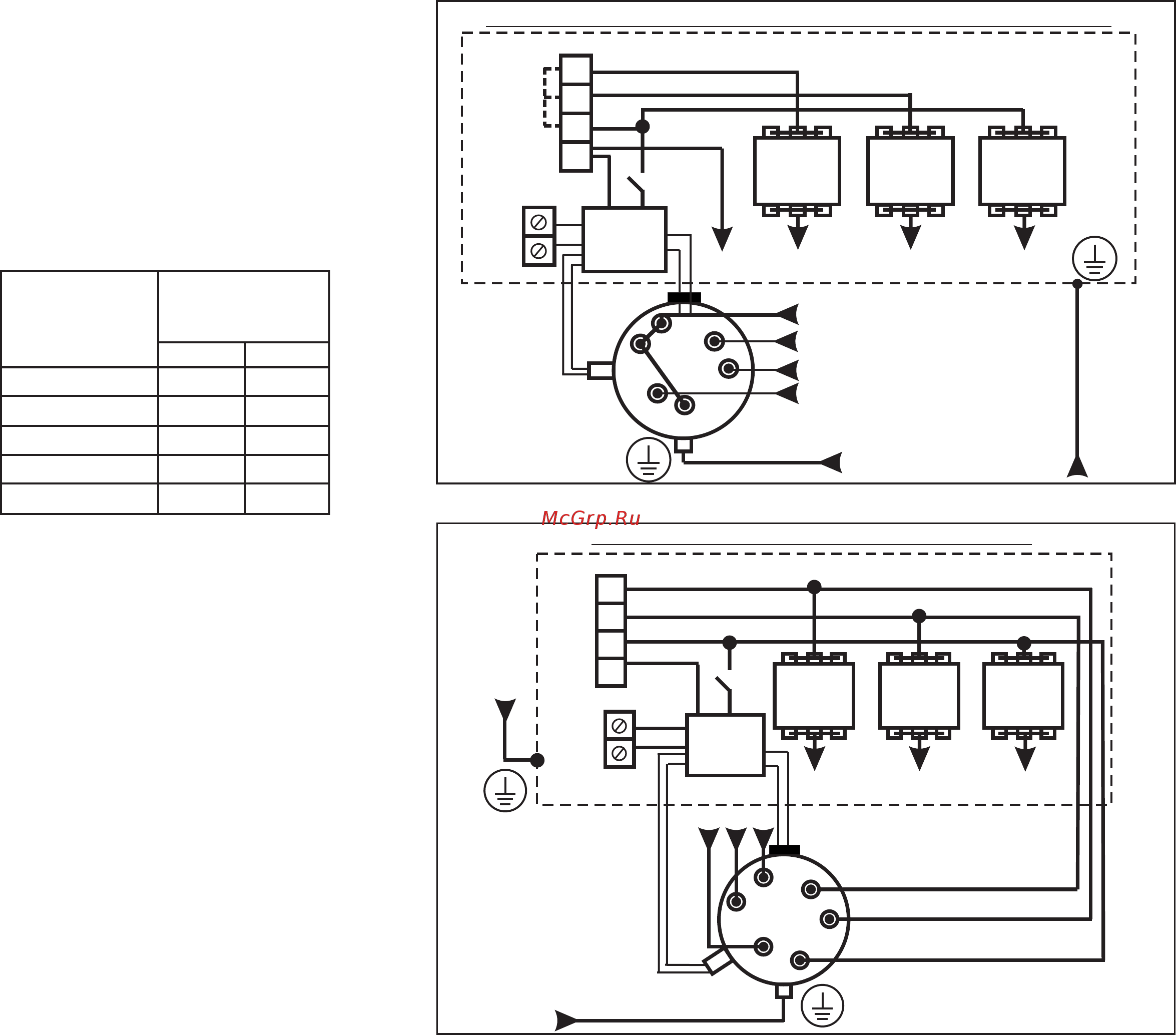

Рисунок 10. Электрическая схема подключения
ПЛАТА
УПРАВ-
ЛЕНИЯ
К
и
р
ы
м
а
ш
Н
к
а
Э
с
Т
Температурное реле
ПУЛЬТ УПРАВЛЕНИЯ
КОТЁЛ
N
на ТЭНы электроприбора
А
ПУСКАТЕЛЬ
А В С N
1 3 5
2 4 6
с пульта управления
РЕ
В
ПУСКАТЕЛЬ
1 3 5
2 4 6
РЕ
С
ПУСКАТЕЛЬ
1 3 5
2 4 6
С
ПУСКАТЕЛЬ
ЭПО-24;-30 (трехступенчатый пульт)
1 3 5
2 4 6
на ТЭНы электроприбора
ПУЛЬТ УПРАВЛЕНИЯ
В
ПУСКАТЕЛЬ
1 3 5
2 4 6
Температурное
реле
КОТЁЛ
А
ПУСКАТЕЛЬ
1 3 5
2 4 6
Крышка с ТЭНами
с пульта
управления
С
ПЛАТА
УПРАВ-
ЛЕНИЯ
А В
А
В
С
N
“Датчик темпе-
ратуры воздуха”
Зажимы для сети
РЕ
Датчик
терморегулятора
РЕ
Рисунок 11. Электрическая схема подключения
