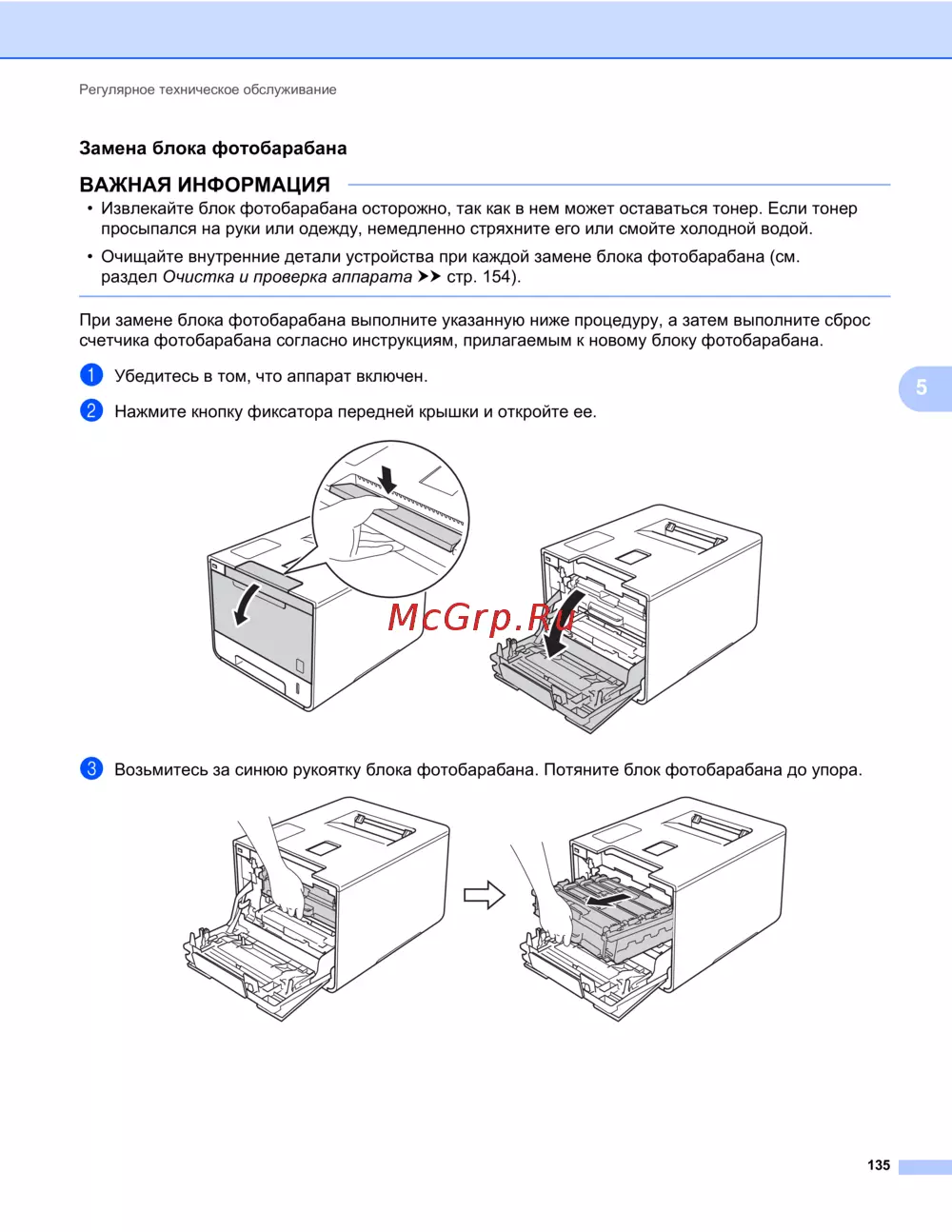

Регулярное техническое обслуживание
135
5
Замена блока фотобарабана 5
ВАЖНАЯ ИНФОРМАЦИЯ
• Извлекайте блок фотобарабана осторожно, так как в нем может оставаться тонер. Если тонер
просыпался на руки или одежду, немедленно стряхните его или смойте холодной водой.
• Очищайте внутренние детали устройства при каждой замене блока фотобарабана (см.
раздел Очистка и проверка аппарата uu стр. 154).
При замене блока фотобарабана выполните указанную ниже процедуру, а затем выполните сброс
счетчика фотобарабана согласно инструкциям, прилагаемым к новому блоку фотобарабана.
a Убедитесь в том, что аппарат включен.

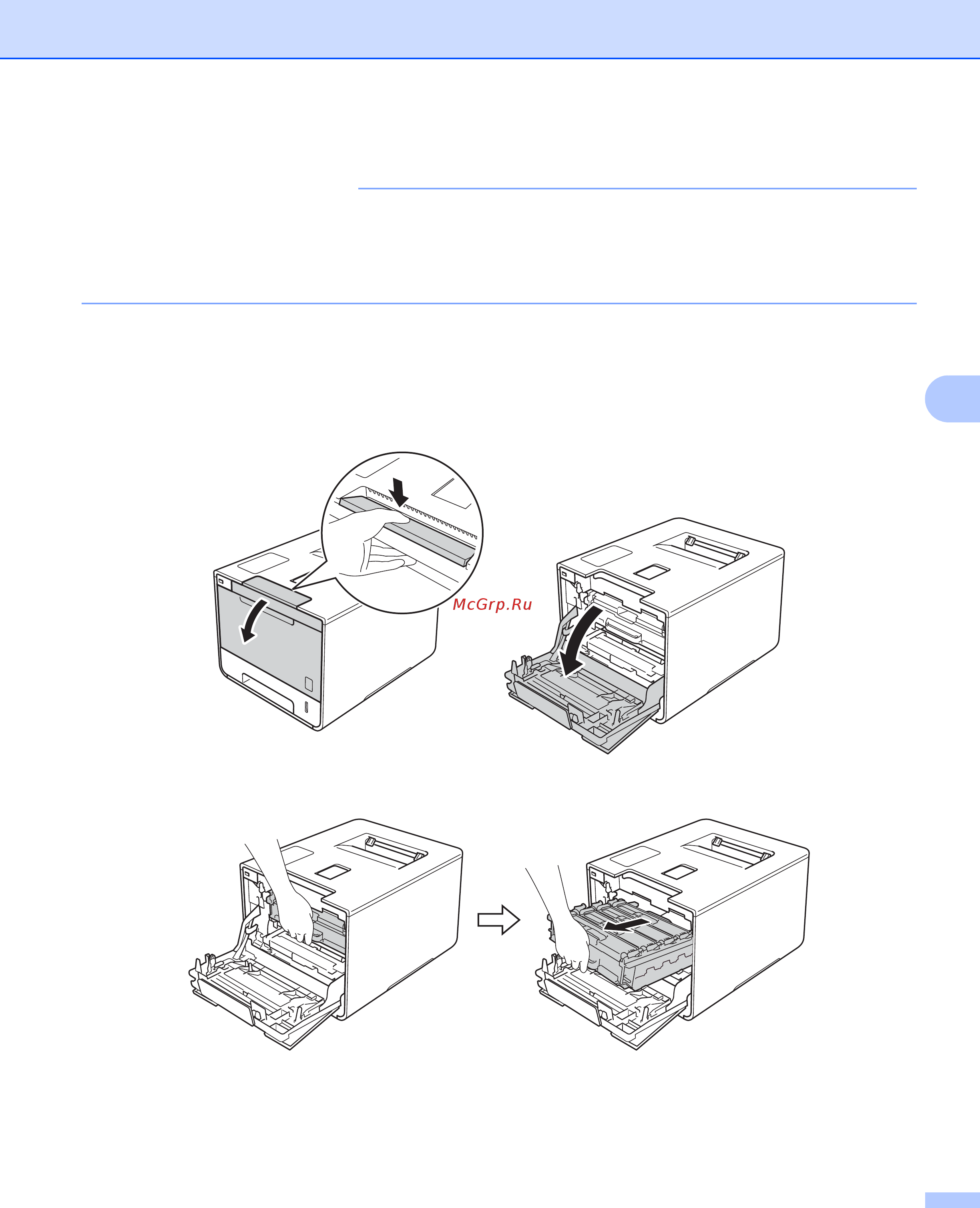

b Нажмите кнопку фиксатора передней крышки и откройте ее.
c Возьмитесь за синюю рукоятку блока фотобарабана. Потяните блок фотобарабана до упора.
