![DoorHan RSD02 — технические характеристики и варианты крепления секционных ворот [1/2]](/img/pdf.png)

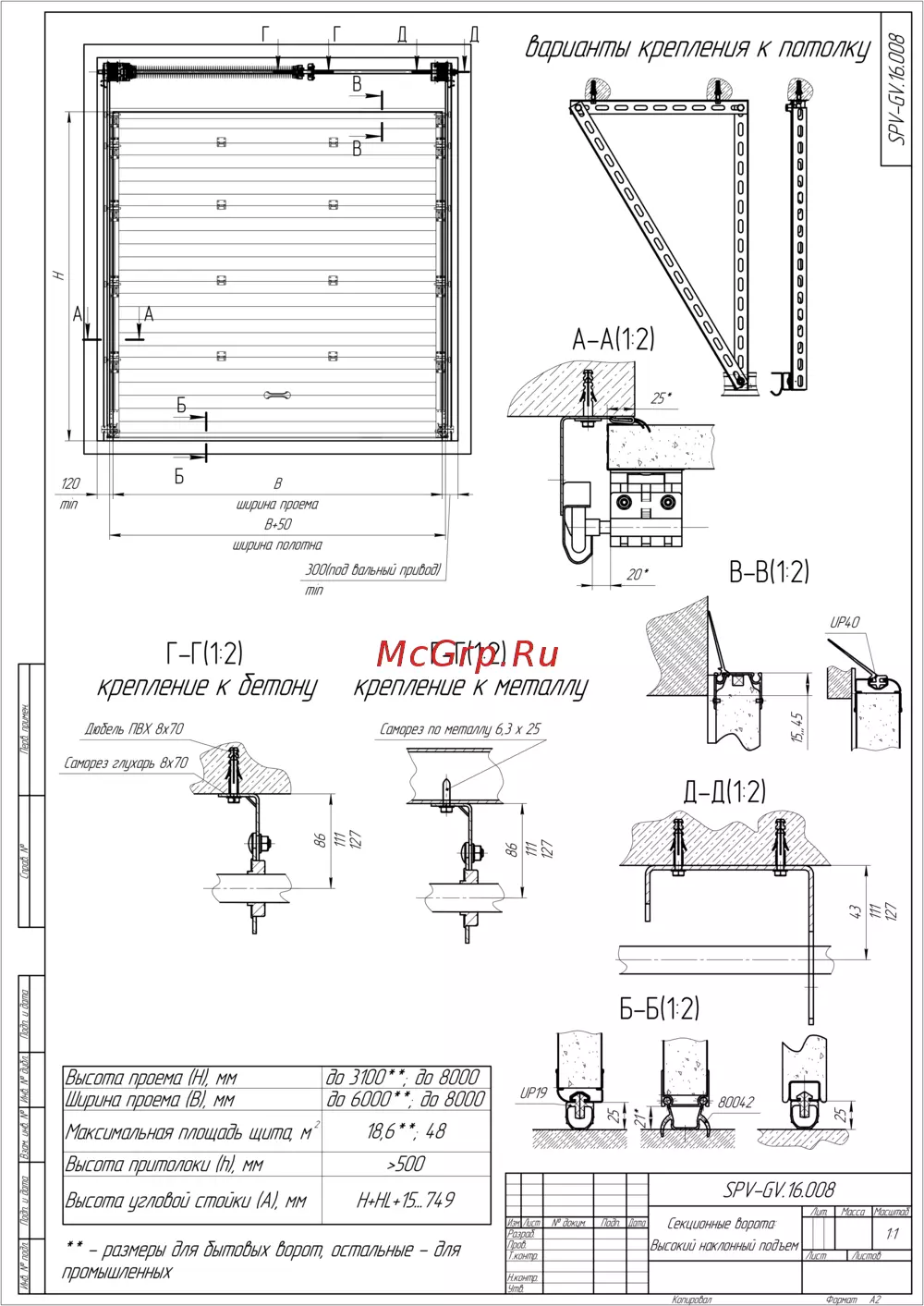

DoorHan RSD02 — технические характеристики и варианты крепления секционных ворот [1/2]
варианты крепления к потолку
R381
H
А А
Б
Б
В
В
Г Г Д Д
B+50
ширина полотна
120
min
300(под вальный привод)
min
B
ширина проема
Высота проема (H), мм до 3100**; до 8000
Ширина проема (B), мм до 6000**; до 8000
Максимальная площадь щита, м
2
18,6**; 48
Высота притолоки (h), мм >500
Высота угловой стойки (A), мм H+HL+15...749
** - размеры для бытовых ворот, остальные - для
промышленных
Д-Д(1:2)
43
111
127
А-А(1:2)
В-В(1:2)
Г-Г(1:2)
крепление к бетону
86
111
127
Саморез глухарь 8х70
Дюбель ПВХ 8х70
86
111
127
Г-Г(1:2)
крепление к металлу
Саморез по металлу 6,3 х 25
Б-Б(1:2)
25*
UP19
25
80042
21*
25
20*
15,,,45
UP40
Масса Масштаб
Изм.
Лист
№ докум. Подп.
Дата
Лит.
Разраб.
Пров.
Т.контр. Лист Листов
Н.контр.
Утв.
1:1
Секционные ворота:
Высокий наклонный подъем
SPV-GV.16.008
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.
SPV-GV.16.008
Копировал Формат A2
