DoorHan Ворота серии Premium Чертеж - Ворота сдвижные для проемов высотой до 3 м онлайн
500*
185*
1500
500
B
90...140
800
20
450
500
H
400
400
50
B/2*
*Размер уточняется при расчёте.
Масса Масштаб
Изм.
Лист
№ докум. Подп.
Дата
Лит.
Разраб.
Пров.
Т.контр. Лист Листов
Н.контр.
Утв.

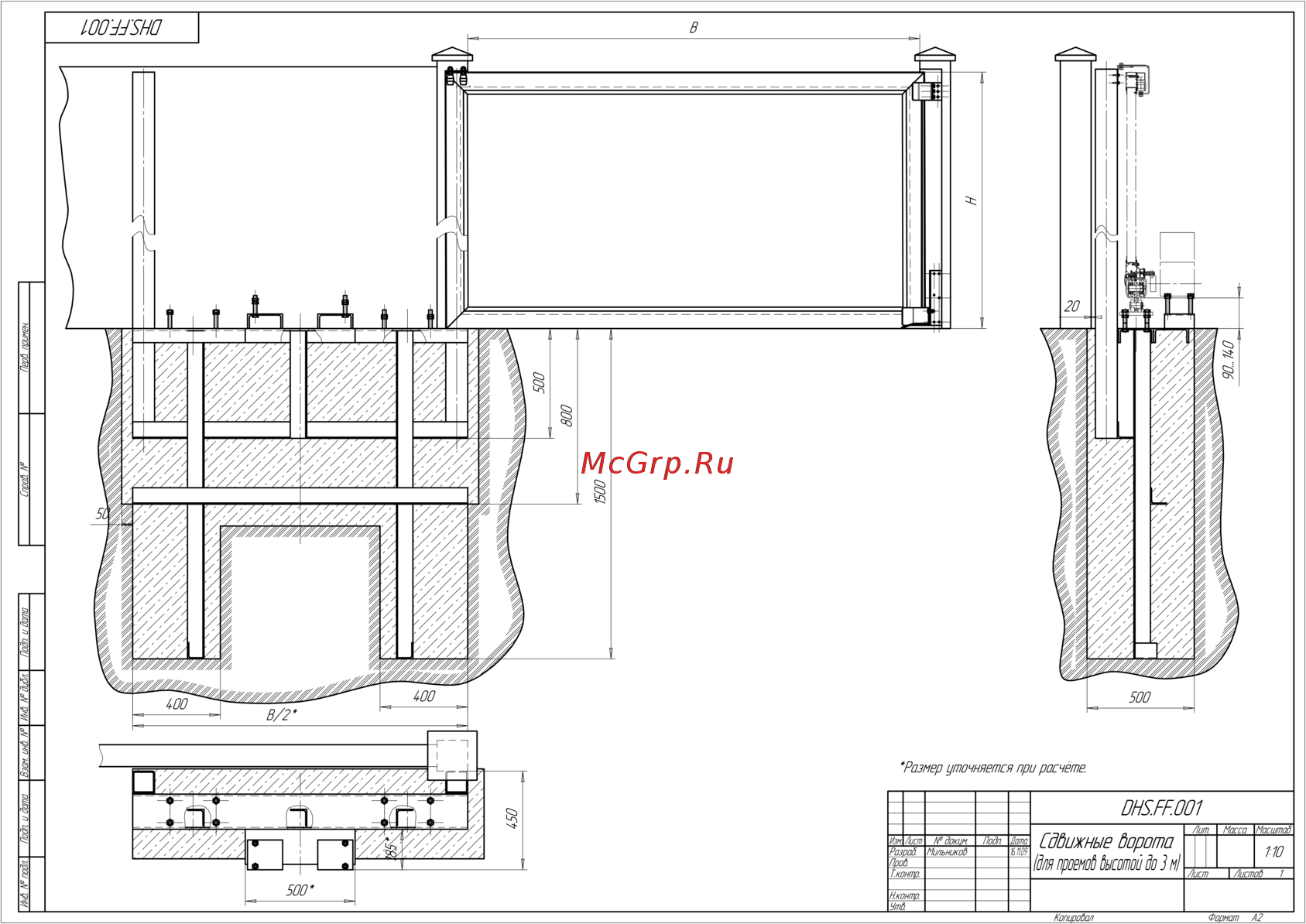

Сдвижные ворота
(для проемов высотой до 3 м)
Мильников
1:10
16.11.09
1
DHS.FF.001
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.
DHS.FF.001
Копировал Формат A2
