14 ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТ АЖУ СДВИЖНЫХ ВОРОТ
5

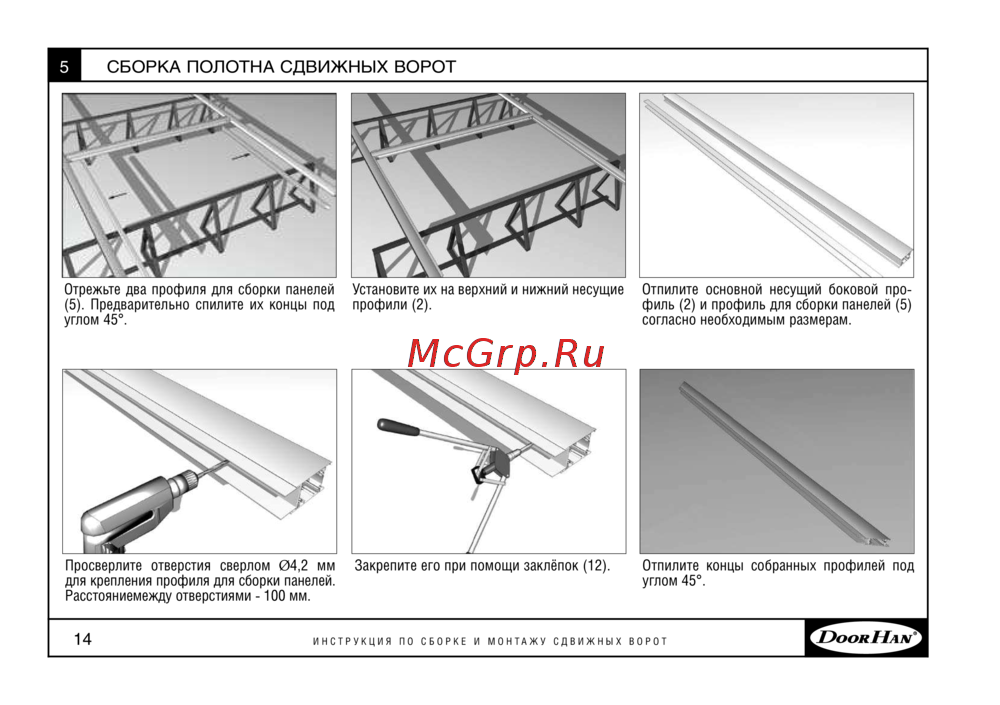

СБОРКА ПОЛОТНА СДВИЖНЫХ ВОРОТ
Отрежьте два профиля для сборки панелей
(5). Предварительно спилите их концы под
углом 45°.
Установите их на верхний и нижний несущие
профили (2).
Отпилите основной несущий боковой про-
филь (2) и профиль для сборки панелей (5)
согласно необходимым размерам.
Просверлите отверстия сверлом Ø4,2 мм
для крепления профиля для сборки панелей.
Расстояниемежду отверстиями - 100 мм.
Закрепите его при помощи заклёпок (12). Отпилите концы собранных профилей под
углом 45°.
