30 ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ СДВИЖНЫХ ВОРОТ

МОНТАЖСДВИЖНЫХВОРОТ

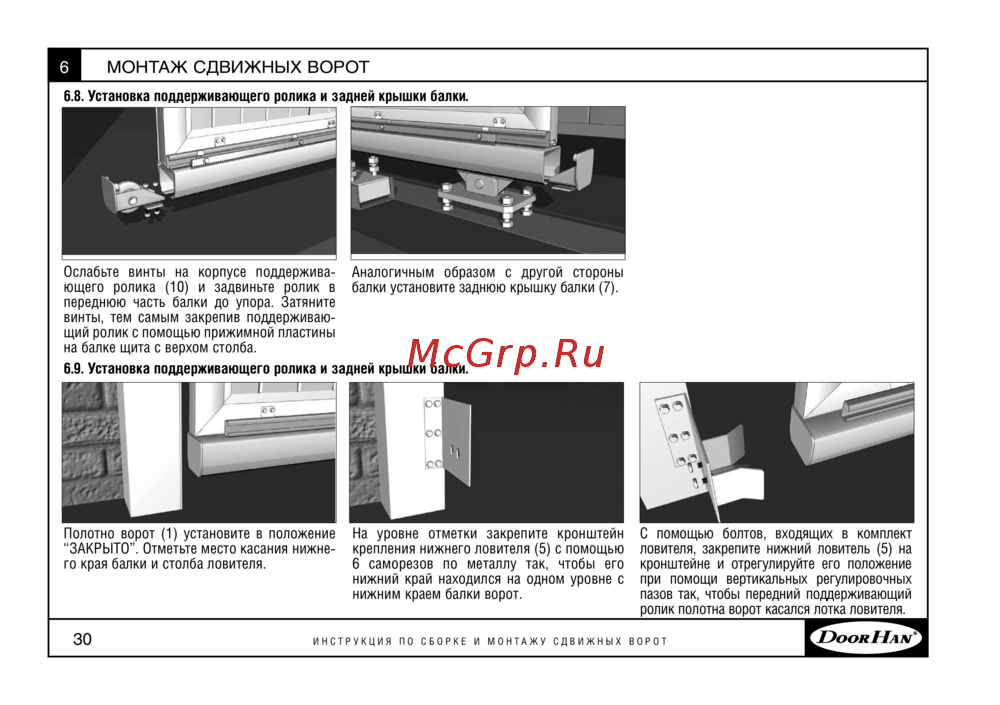

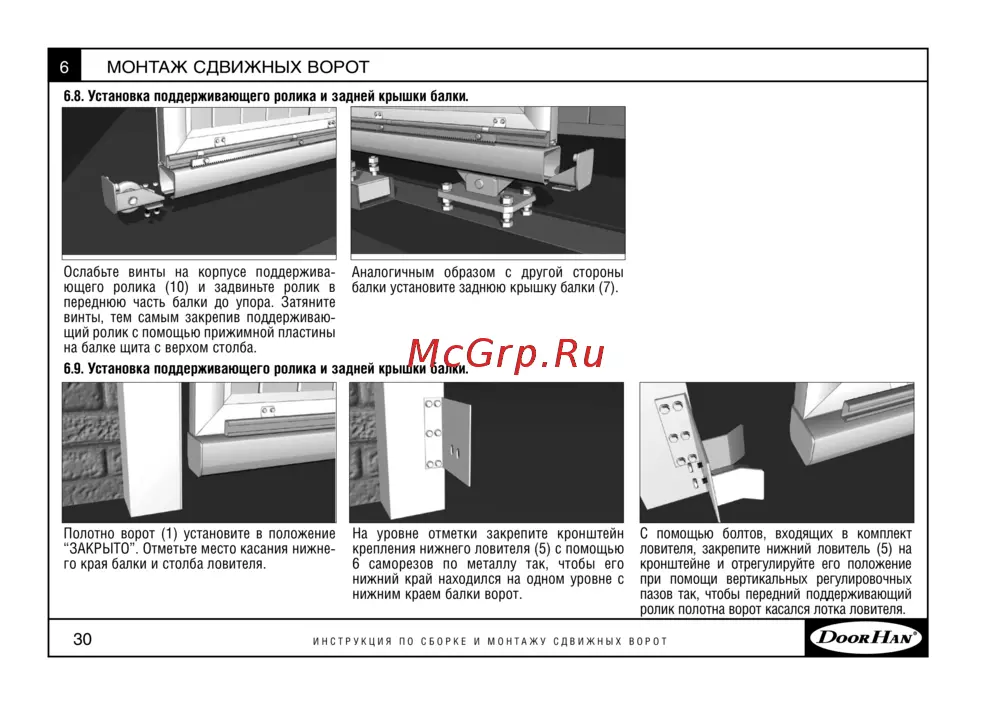

6.8. Установка поддерживающего ролика и задней крышки балки.

6.9. Установка поддерживающего ролика и задней крышки балки.

Ослабьте винты на корпусе поддержива-

ющего ролика (10) и задвиньте ролик в

переднюю часть балки до упора. Затяните

винты, тем самым закрепив поддерживаю-

щий ролик с помощью прижимной пластины

на балке щита с верхом столба.

Полотно ворот (1) установите в положение

“ЗАКРЫТО”. Отметьте место касания нижне-

го края балки и столба ловителя.

На уровне отметки закрепите кронштейн

крепления нижнего ловителя (5) с помощью

6 саморезов по металлу так, чтобы его

нижний край находился на одном уровне с

нижним краем балки ворот.

С помощью болтов, входящих в комплект

ловителя, закрепите нижний ловитель (5) на

кронштейне и отрегулируйте его положение

при помощи вертикальных регулировочных

пазов так, чтобы передний поддерживающий

ролик полотна ворот касался лотка ловителя.

Аналогичным образом с другой стороны

балки установите заднюю крышку балки (7).
