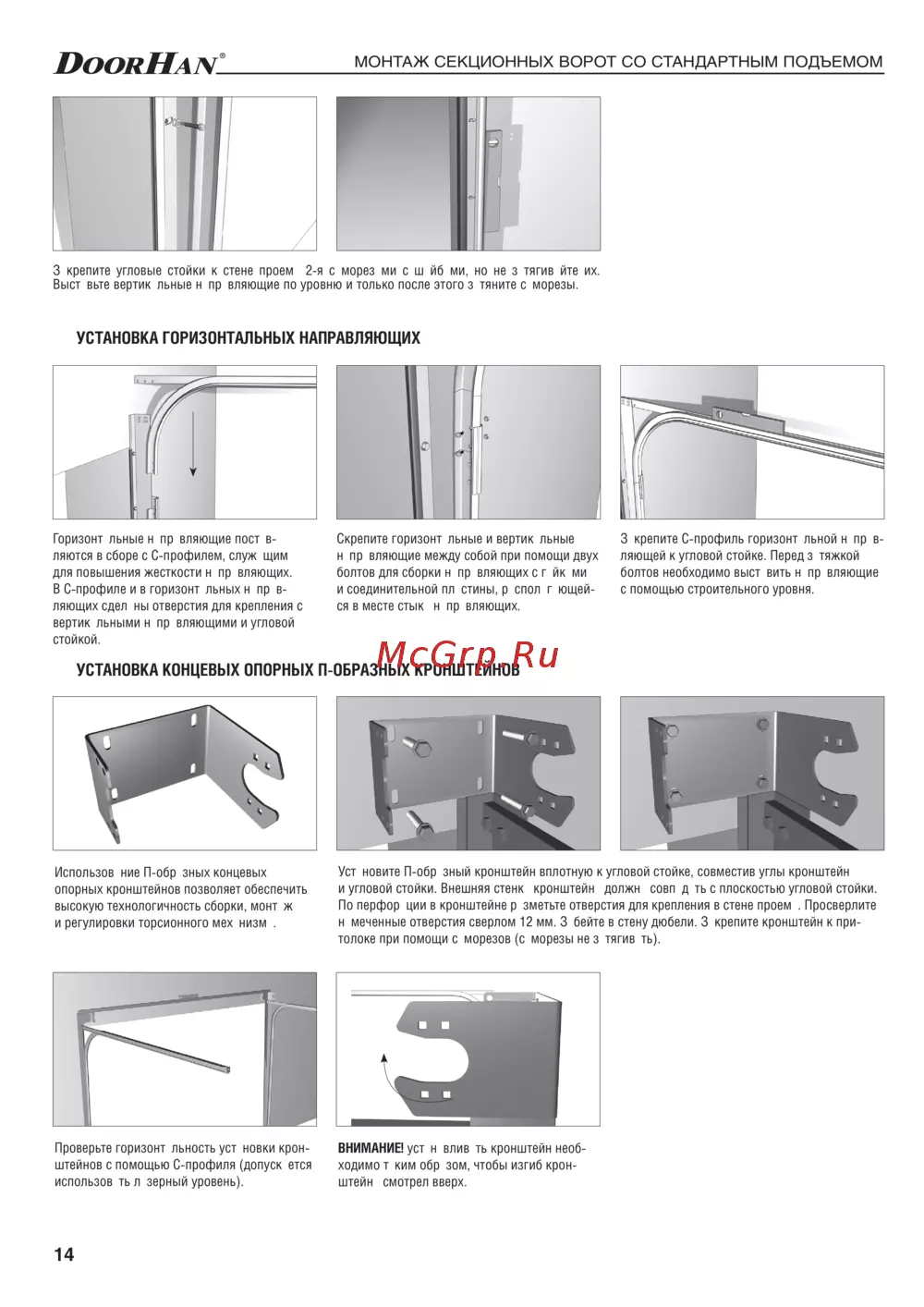

14
монтаж секционных ворот со стандартным подъемом
Закрепите угловые стойки к стене проема 2-я саморезами с шайбами, но не затягивайте их.
Выставьте вертикальные направляющие по уровню и только после этого затяните саморезы.
уСтАНОвкА ГОРИзОНтАлЬНых НАпРАвляЮЩИх
Горизонтальные направляющие постав-
ляются в сборе с С-профилем, служащим
для повышения жесткости направляющих.
В С-профиле и в горизонтальных направ-
ляющих сделаны отверстия для крепления с
вертикальными направляющими и угловой
стойкой.
Скрепите горизонтальные и вертикальные
направляющие между собой при помощи двух
болтов для сборки направляющих с гайками
и соединительной пластины, располагающей-
ся в месте стыка направляющих.
Закрепите С-профиль горизонтальной направ-
ляющей к угловой стойке. Перед затяжкой
болтов необходимо выставить направляющие
с помощью строительного уровня.
уСтАНОвкА кОНцЕвых ОпОРНых п-ОбРАзНых кРОНШтЕйНОв
Установите П-образный кронштейн вплотную к угловой стойке, совместив углы кронштейна
и угловой стойки. Внешняя стенка кронштейна должна совпадать с плоскостью угловой стойки.
По перфорации в кронштейне разметьте отверстия для крепления в стене проема. Просверлите
намеченные отверстия сверлом 12 мм. Забейте в стену дюбели. Закрепите кронштейн к при-
толоке при помощи саморезов (саморезы не затягивать).
Проверьте горизонтальность установки крон-
штейнов с помощью С-профиля (допускается
использовать лазерный уровень).
Использование П-образных концевых
опорных кронштейнов позволяет обеспечить
высокую технологичность сборки, монтажа
и регулировки торсионного механизма.
вНИмАНИЕ! устанавливать кронштейн необ-
ходимо таким образом, чтобы изгиб крон-
штейна смотрел вверх.
