DoorHan ISD02 — монтаж секционных ворот: пошаговая инструкция и советы [18/40]

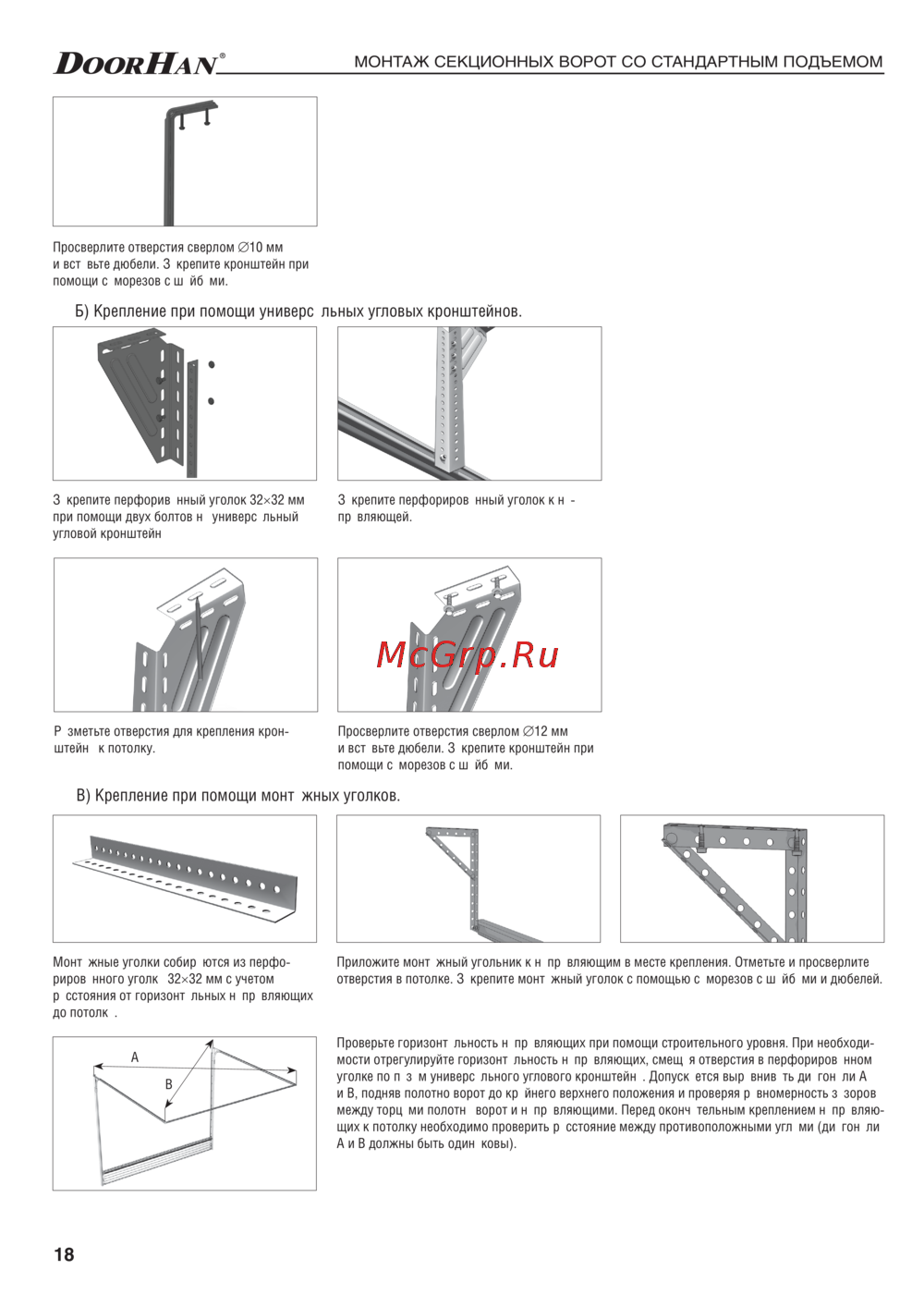

![DoorHan ISD02 [18/40] Б крепление при помощи универсальных угловых кронштейнов](/views2/1269691/page18/bg12.png)
18
монтаж секционных ворот со стандартным подъемом
В) Крепление при помощи монтажных уголков.
Монтажные уголки собираются из перфо-
рированного уголка 32×32 мм с учетом
расстояния от горизонтальных направляющих
до потолка.
Приложите монтажный угольник к направляющим в месте крепления. Отметьте и просверлите
отверстия в потолке. Закрепите монтажный уголок с помощью саморезов с шайбами и дюбелей.
Проверьте горизонтальность направляющих при помощи строительного уровня. При необходи-
мости отрегулируйте горизонтальность направляющих, смещая отверстия в перфорированном
уголке по пазам универсального углового кронштейна. Допускается выравнивать диагонали А
и В, подняв полотно ворот до крайнего верхнего положения и проверяя равномерность зазоров
между торцами полотна ворот и направляющими. Перед окончательным креплением направляю-
щих к потолку необходимо проверить расстояние между противоположными углами (диагонали
А и В должны быть одинаковы).
B
A
Разметьте отверстия для крепления крон-
штейна к потолку.
Просверлите отверстия сверлом ∅12 мм
и вставьте дюбели. Закрепите кронштейн при
помощи саморезов с шайбами.
Закрепите перфориванный уголок 32×32 мм
при помощи двух болтов на универсальный
угловой кронштейн
Закрепите перфорированный уголок к на-
правляющей.
Б) Крепление при помощи универсальных угловых кронштейнов.
Просверлите отверстия сверлом ∅10 мм
и вставьте дюбели. Закрепите кронштейн при
помощи саморезов с шайбами.
