DoorHan ISD02 — установка концевых опорных кронштейнов и торсионного механизма [22/40]

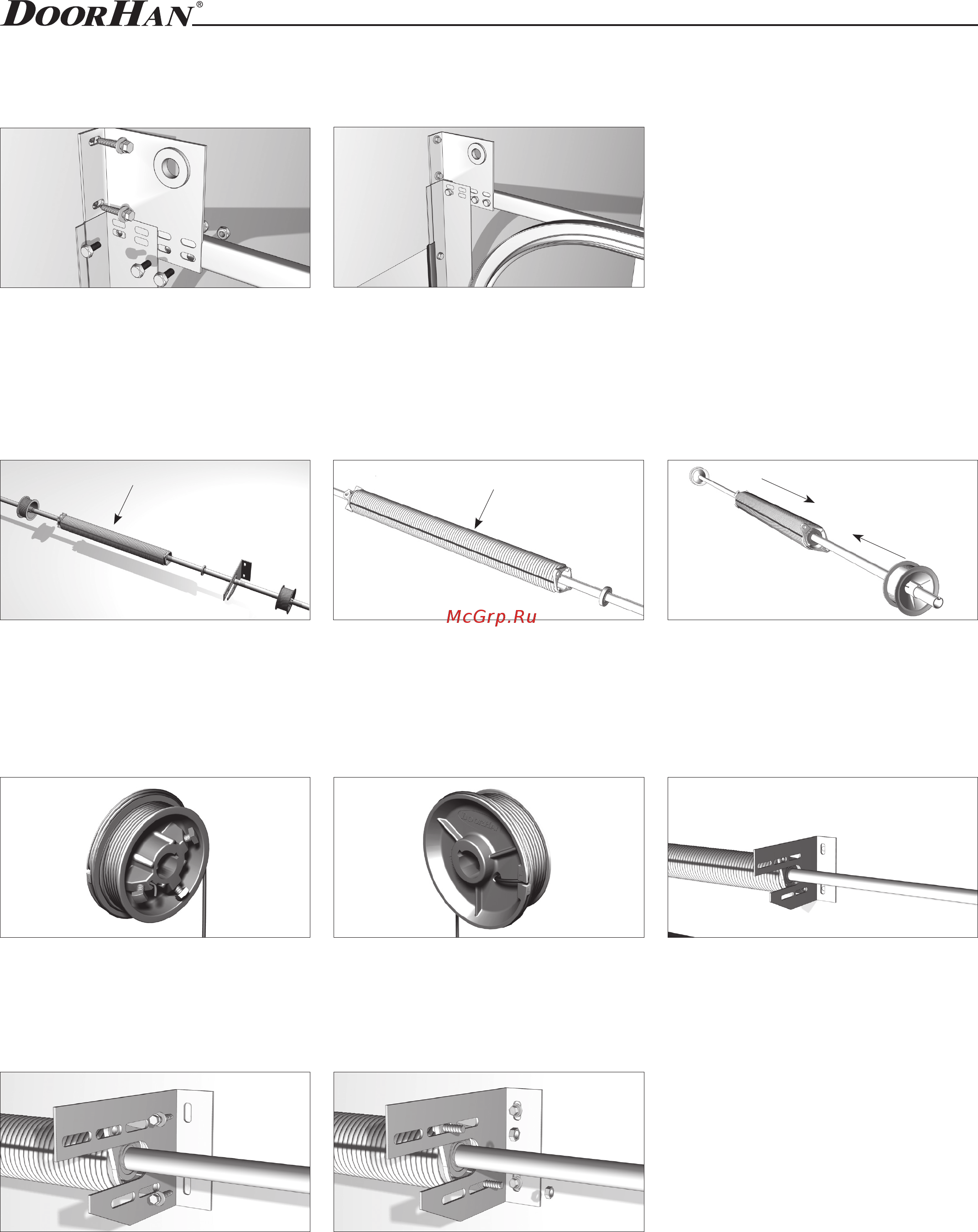

![DoorHan ISD02 [22/40] Установка торсионного механизма с использованием концевых опорных кронштейнов](/views2/1269691/page22/bg16.png)
22
эксплуатация
пРИлОЖЕНИЕ
уСтАНОвкА кОНцЕвых ОпОРНых кРОНШтЕйНОв
Установите концевой опорный кронштейн по отверстиям на угловой стойке. По перфорации
в кронштейне разметьте отверстия для крепления в стене проема. Просверлите намеченные
отверстия в С-профиле сверлом ∅8,5 мм и в стене сверлом ∅12 мм. Забейте в стену дюбели. К
стене закрепите концевой опорный кронштейн при помощи саморезов. Скрепите концевой опор-
ный кронштейн, С-профиль и угловую стойку между собой при помощи болтов М8×25 с гайками.
Торсионный механизм устанавливается в кон-
цевые опорные кронштейны и дополнительно
поддерживается универсальным внутренним
кронштейном.
уСтАНОвкА тОРСИОННОГО мЕхАНИзмА С ИСпОлЬзОвАНИЕм кОНцЕвых ОпОРНых кРОНШтЕйНОв
Установите на вал барабаны для троса. Бара-
баны имеют маркировку левый (L) и правый
(R), и устанавливаются соответственно слева
и справа.
Установите на вал пружину в сборе. Для пру-
жины с правой навивкой фланец для крепежа
к универсальному внутреннему кронштейну
находится справа. Со стороны кронштейна
устанавливается подшипник узкой стороной
внутрь фланца окончания пружины. Пружина
с левой навивкой устанавливается зеркально.
Пружина с правой навивкойПружина с правой навивкой
вНИмАНИЕ! При установке механизма уравновешивания с двумя пружинами при сборке пружина с правой навивкой
устанавливается на левой части вала, а пружина с левой навивкой на правой.
Просверлите намеченные отверстия 12 мм и
закрепите промежуточный кронштейн при по-
мощи саморезов с шайбами и дюбелей.
Установите подшипник во фланец окончания
пружины, а затем закрепите фланец с помо-
щью болтов М10х45 с гайками на универсаль-
ном внутреннем кронштейне.
Проденьте трос через специальное техноло-
гическое отверстие. Затяните обжимной винт,
таким образом зафиксировав трос.
Выведите трос через проушину на виток
безопасности. Количество оборотов намот-
ки троса для каждых ворот расчитывается
индивидуально. Информация прилагается
в монтажной карте.
Поднимите собранный узел и установите в
подшипники опорных кронштейнов. Отметьте
отверстия для крепления универсального
внутреннего кронштейна к стене.
