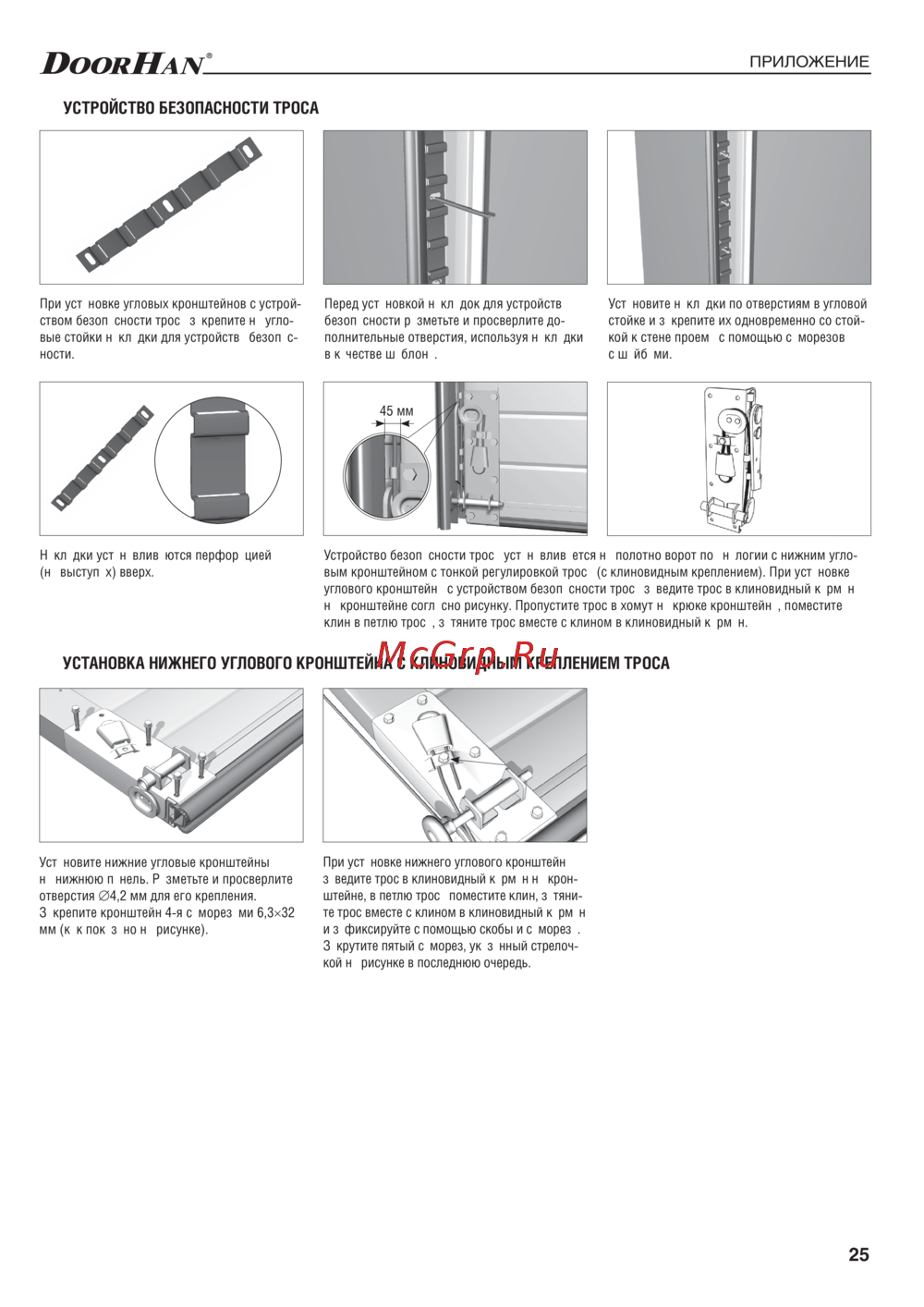

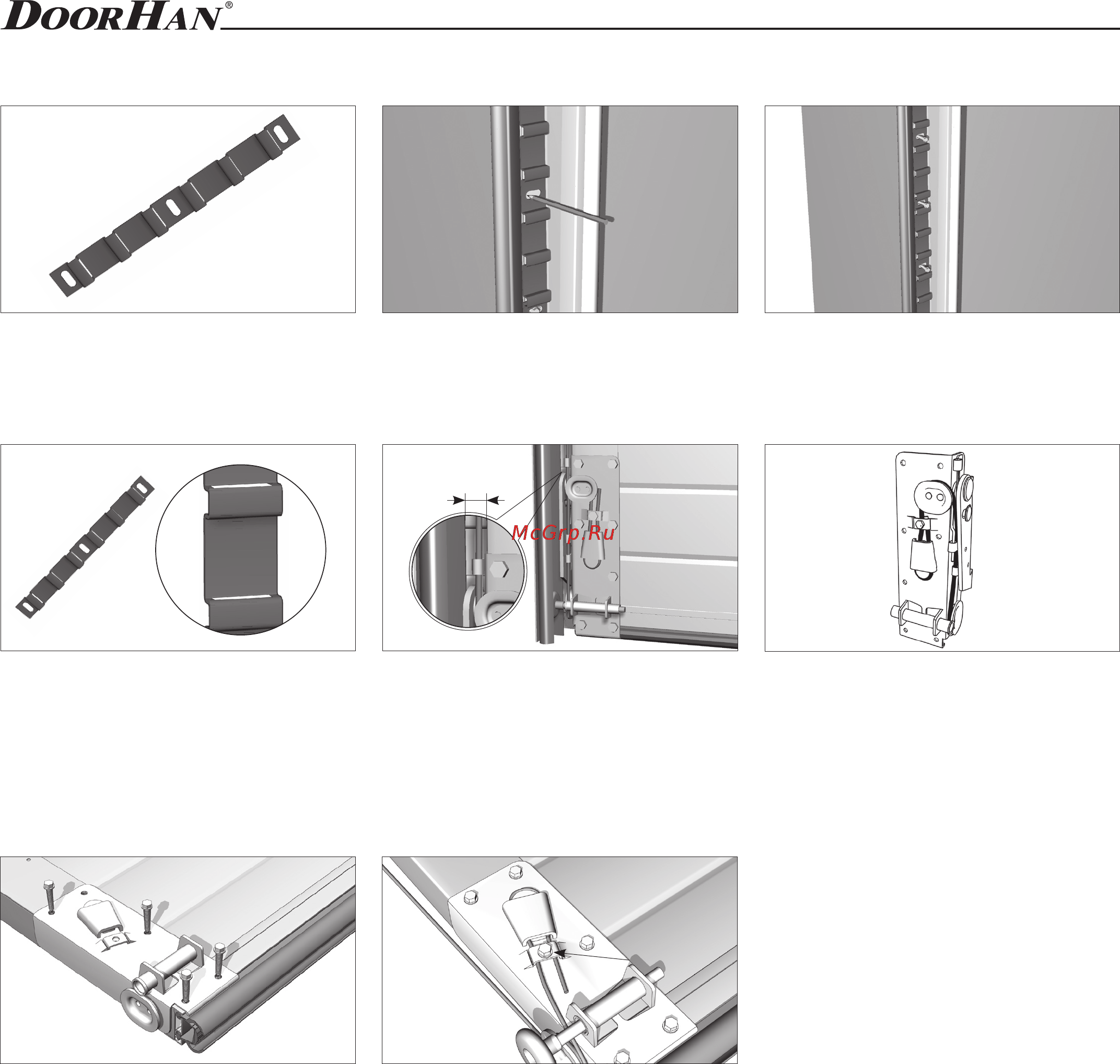

ПРИЛОЖЕНИЕ
уСтРОйСтвО бЕзОпАСНОСтИ тРОСА
При установке угловых кронштейнов с устрой-
ством безопасности троса закрепите на угло-
вые стойки накладки для устройства безопас-
ности.
45 мм
Накладки устанавливаются перфорацией
(на выступах) вверх.
Перед установкой накладок для устройства
безопасности разметьте и просверлите до-
полнительные отверстия, используя накладки
в качестве шаблона.
Устройство безопасности троса устанавливается на полотно ворот по аналогии с нижним угло-
вым кронштейном с тонкой регулировкой троса (с клиновидным креплением). При установке
углового кронштейна с устройством безопасности троса заведите трос в клиновидный карман
на кронштейне согласно рисунку. Пропустите трос в хомут на крюке кронштейна, поместите
клин в петлю троса, затяните трос вместе с клином в клиновидный карман.
Установите накладки по отверстиям в угловой
стойке и закрепите их одновременно со стой-
кой к стене проема с помощью саморезов
с шайбами.
уСтАНОвкА НИЖНЕГО уГлОвОГО кРОНШтЕйНА С клИНОвИДНым кРЕплЕНИЕм тРОСА
Установите нижние угловые кронштейны
на нижнюю панель. Разметьте и просверлите
отверстия ∅4,2 мм для его крепления.
Закрепите кронштейн 4-я саморезами 6,3×32
мм (как показано на рисунке).
При установке нижнего углового кронштейна
заведите трос в клиновидный карман на крон-
штейне, в петлю троса поместите клин, затяни-
те трос вместе с клином в клиновидный карман
и зафиксируйте с помощью скобы и самореза.
Закрутите пятый саморез, указанный стрелоч-
кой на рисунке в последнюю очередь.
