DoorHan ISD02 — установка двухвальной системы на опорных кронштейнах [30/40]

Содержание

• Руководство по монтажу и эксплуатации p.1
• Ворота секционные rsd02 isd01 isd02 p.1
• Содержание p.2
• Требования к проему p.3
• Введение p.3
• Комплектация p.6
• Щит секционных ворот система направляющих и тормозных механизмов p.6
• Оптимальная численность монтажной бригады p.6
• Оп ти маль ная чис лен ность мон таж ной бри га ды составляет 3 че ло ве ка в зависимости от размеров ворот сред ней нор мой для мон таж ной бри га ды яв ля ет ся мон таж од них во рот в те че ние 6 ча сов p.6
• Рекомендуемые материалы и комплектующие используемые при монтаже ворот p.6
• При мон та же во рот мо гут при ме нять ся раз лич ные кре пеж ные эле мен ты вы бор ко то рых за ви сит от ха ра к те ри стик ма те ри а ла про ема все крепежные детали должны быть стойкими к коррозии p.6
• Инструменты p.6
• Для выполнения монтажа рекомендуется использовать следующие инструменты p.6
• Комплектация p.7
• В данной инструкции монтаж секционных ворот будет рассмотрен на примере ворот со стандартным типом подъема в приложении приведены особенности монтажа секционных ворот с различными типами подъемов и комплектацией а также установки дополнительных аксессуаров p.7
• Комплектация p.8
• Комплектация p.9
• Меры безопасности p.10
• Монтаж секционных ворот со стандартным подъемом p.12
• Сборка нижней панели p.12
• Сборка средних панелей p.12
• Монтаж секционных ворот со стандартным подъемом p.13
• Установка вертикальных направляющих p.13
• Сборка верхней панели p.13
• Установка концевых опорных п образных кронштейнов p.14
• Установка горизонтальных направляющих p.14
• Монтаж секционных ворот со стандартным подъемом p.14
• Установка распорных втулок p.15
• Монтаж секционных ворот со стандартным подъемом p.15
• Установка панелей p.15
• Установка торсионного механизма p.16
• Кронштейн концевой опорный п образный 27 152 мм ближние omi8 omi12 dh11000 dh11011 omi54 hl ld p.16
• Зависимость установки пластины концевой с подшипником от установленных концевых опорных п образных крон штейнов и от типа барабанов представлена в таблице p.16
• Дальние omi18 omi54hl p.16
• Дальние omi32 omi18vl omi164hl p.16
• Монтаж секционных ворот со стандартным подъемом p.16
• Кронштейн концевой опорный п образный 74 мм ближние omi11vl omi120hl p.16
• Кронштейн концевой опорный п образный 74 мм omi28vl p.16
• Взведение пружины с цилиндрическим валом p.17
• Внимание взведение пружи ны осу ществляется с помощью двух ворот ков которые устанавливаются в специальные отверстия в оконча нии пружины при фиксации окон чания пружины болтом необходимо применять усилие 5 н м p.17
• В зависимости от высоты притолоки и габаритов полотна ворот направляющие крепятся к потолку с помощью разных типов кронштейнов а крепление при помощи кронштейнов крепления горизонтальных направляющих p.17
• Крепление к потолку p.17
• Монтаж секционных ворот со стандартным подъемом p.17
• Б крепление при помощи универсальных угловых кронштейнов p.18
• Монтаж секционных ворот со стандартным подъемом p.18
• В крепление при помощи монтажных уголков p.18
• А регулировка натяжения тросов с помощью нижних угловых кронштейнов с возможностью регулировки троса p.19
• Регулировка натяжения тросов p.19
• Перед началом регулировки необходимо убедиться в том что пол ровный без перекосов в противном случае не обходимо подложить подкладки под нижнюю панель полотна ворот p.19
• Б регулировка натяжения тросов с помощью соеденительной муфты с возможностью регулировки троса p.19
• Монтаж секционных ворот со стандартным подъемом p.19
• Установка с профиля p.19
• Установка амортизаторов p.20
• Монтаж секционных ворот со стандартным подъемом p.20
• Установка ручки выступающей и облегченной p.20
• Установка ручки p.20
• Ручка для промышленных ворот устанавливается в заранее изготовленное на производстве отверстие в нижней сэндвич панели p.20
• Эксплуатация p.21
• Установка торсионного механизма с использованием концевых опорных кронштейнов p.22
• Эксплуатация p.22
• Установка концевых опорных кронштейнов p.22
• Приложение p.22
• Внимание при установке механизма уравновешивания с двумя пружинами при сборке пружина с правой навивкой устанавливается на левой части вала а пружина с левой навивкой на правой p.22
• После монтажа проверьте плавность хода ригеля замка и работу защелки p.23
• Установка замка для ворот p.23
• Приложение p.23
• Торсионный механизм пружина в пружине p.24
• Установка механизма защиты от обрыва пружины p.24
• Приложение p.24
• Устройство безопасности троса p.25
• Установка нижнего углового кронштейна с клиновидным креплением троса p.25
• Приложение p.25
• Установка цилиндрического вала диаметром 31 75 мм p.26
• Установка нерегулируемой муфты для цилиндрического вала p.26
• Приложение p.26
• Установка ручного цепного привода p.27
• Ручной цепной привод может быть установлен как с правой так и с левой стороны ворот p.27
• Приложение p.27
• Установка доводчика на калитку p.28
• Приложение p.28
• В случае использования натяжного ролика p.28
• В случае если в полотне секционных ворот есть врезана калитка необходимо установить доводчик p.28
• Установка омега профиля p.28
• Особенности монтажа вертикального и высокого подъемов p.29
• Капроновый фал служит для ручного закрытия ворот при высоком проеме p.29
• Установка фала капронового p.29
• Установка двойных боковых опор p.29
• Приложение p.29

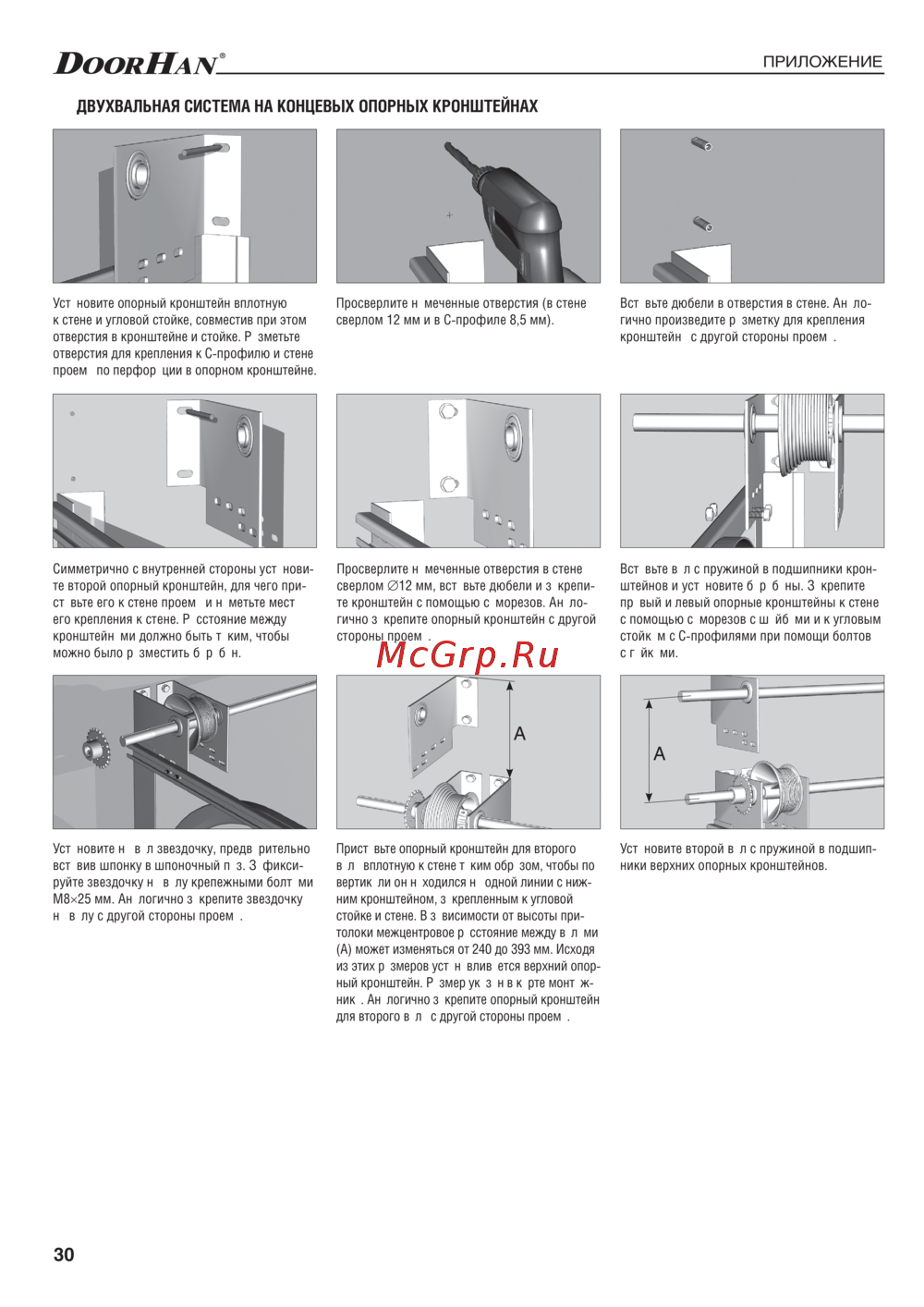

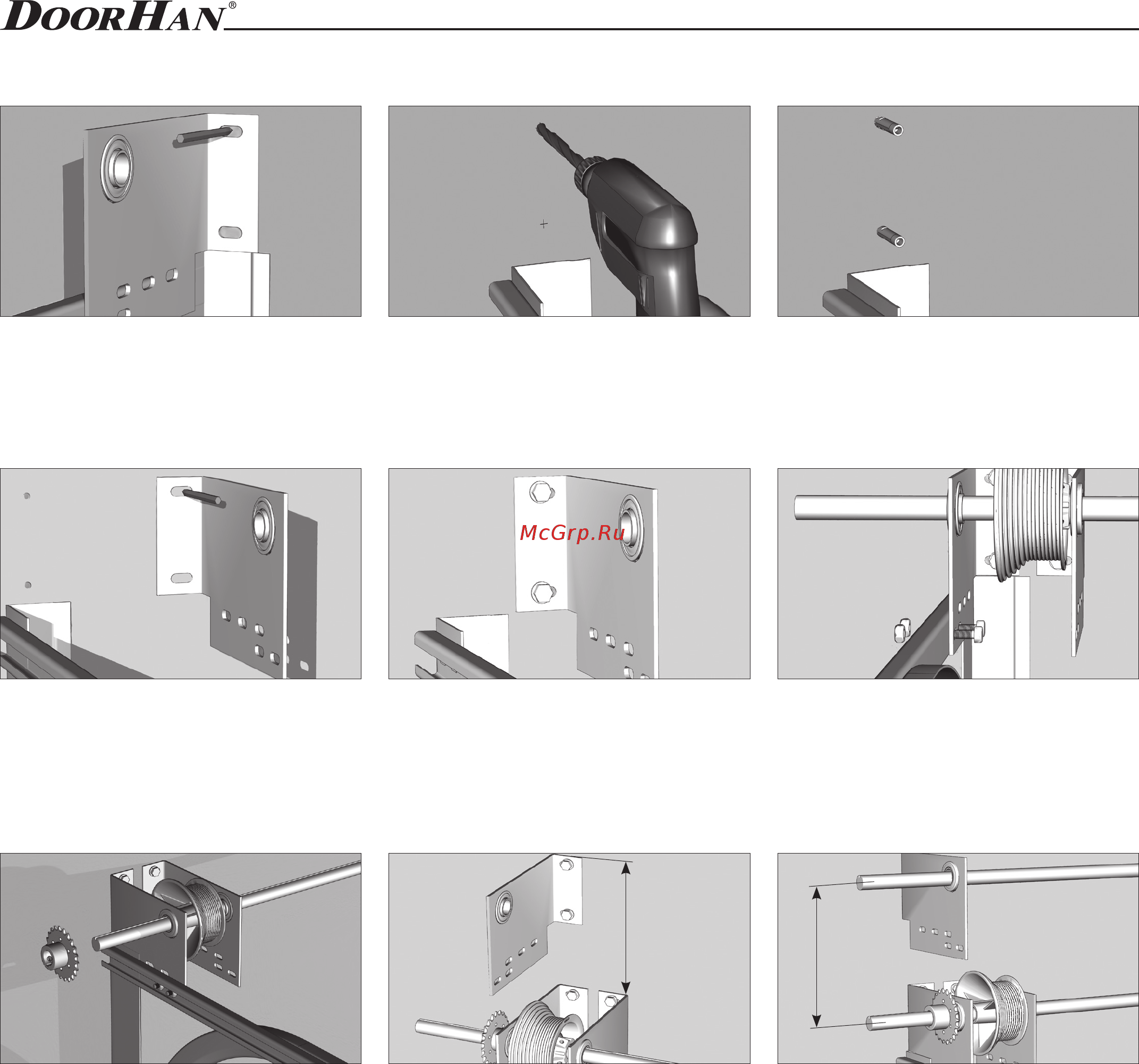

• Двухвальная система на концевых опорных кронштейнах p.30
• Приложение p.30
• Двухвальная система на п образных концевых опорных кронштейнах p.31
• Таблица 1 p.31
• Приложение p.31
• Установка натяжителя цепи p.32
• Для облегчения монтажа торсионного механизма промышленных секционных ворот рекомендуется использовать гусь монтажный и ручную таль с грузоподъемностью 500 кг p.32
• Приложение p.32
• Монтаж торсионного механизма с выносным цилиндрическим валом p.33
• Приложение p.33
• Установка опоры троса p.33
• Установка концевых опорных кронштейнов при вертикальном подъеме p.34
• Установка горизонтальных направляющих p.34
• Приложение p.34
• Особенности монтажа низкого подъема p.34
• Крепление горизонтальных направляющих к потолку p.35
• Установка с профиля p.35
• Установка концевых опорных кронштейнов при низком подъеме p.35
• Установка верхней опоры ролика p.35
• Приложение p.35
• В зависимости от высоты притолоки направляющие крепятся к потолку с помощью двух типов кронштейнов а крепление при помощи кронштейнов крепления горизонтальных направляющих p.35
• Установка амортизаторов p.36
• В крепление при помощи универсальных угловых кронштейнов p.36
• Приложение p.36
• Низкий подъем барабан сзади установка шкива p.36
• Б крепление при помощи универсальных угловых кронштейнов p.36
• Приложение p.37
• Низкий подъем барабан сзади монтаж торсионного механизма с цилиндрическим валом p.37
