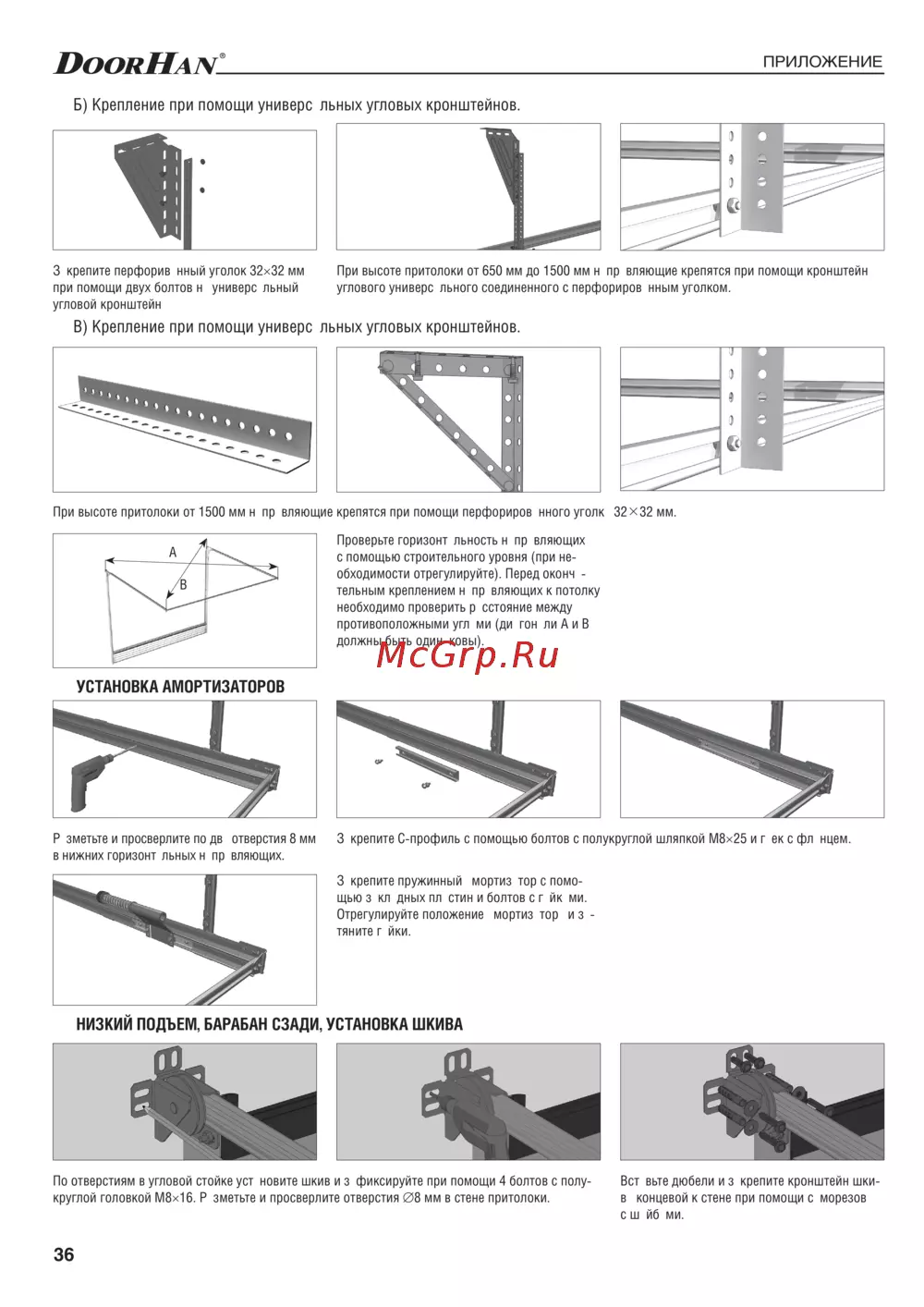

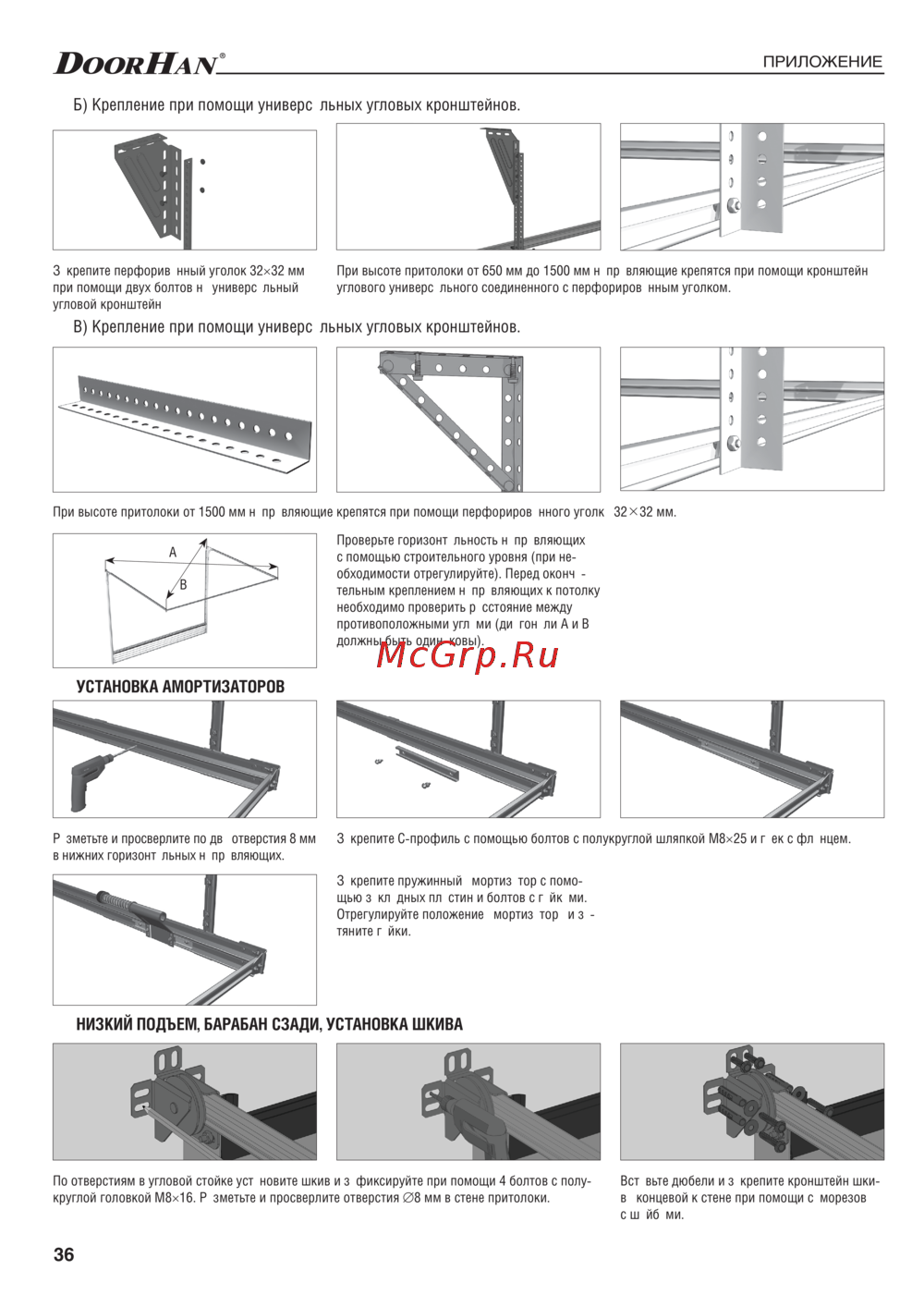

36
ПРИЛОЖЕНИЕ
При высоте притолоки от 650 мм до 1500 мм направляющие крепятся при помощи кронштейна
углового универсального соединенного с перфорированным уголком.
A
B
Проверьте горизонтальность направляющих
с помощью строительного уровня (при не-
обходимости отрегулируйте). Перед оконча-
тельным креплением направляющих к потолку
необходимо проверить расстояние между
противоположными углами (диагонали А и В
должны быть одинаковы).
При высоте притолоки от 1500 мм направляющие крепятся при помощи перфорированного уголка 3232 мм.

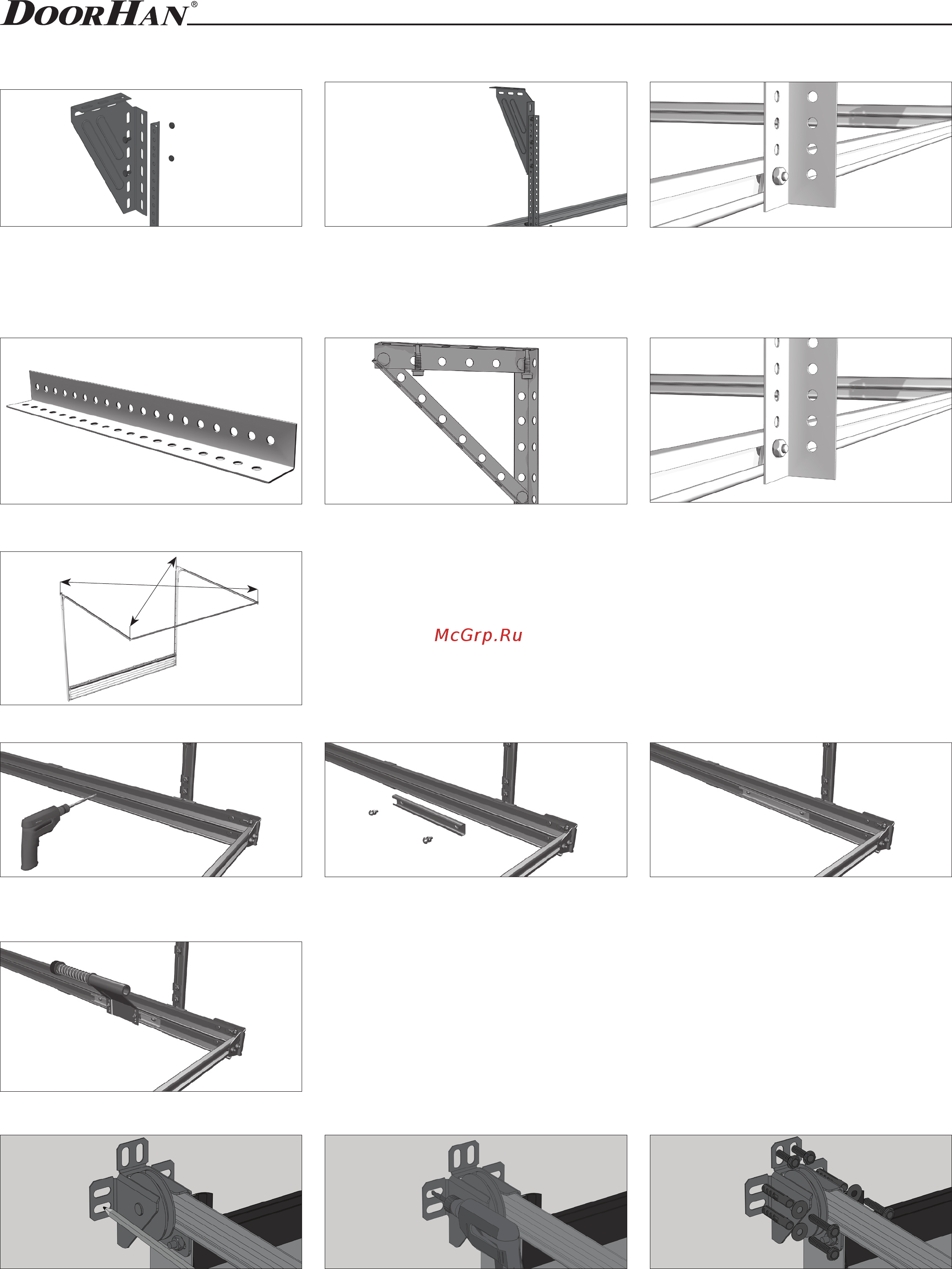

уСтАНОвкА АмОРтИзАтОРОв
Разметьте и просверлите по два отверстия 8 мм
в нижних горизонтальных направляющих.
Закрепите С-профиль с помощью болтов с полукруглой шляпкой М8×25 и гаек с фланцем.
Закрепите пружинный амортизатор с помо-
щью закладных пластин и болтов с гайками.
Отрегулируйте положение амортизатора и за-
тяните гайки.
Вставьте дюбели и закрепите кронштейн шки-
ва концевой к стене при помощи саморезов
с шайбами.
НИзкИй пОДъЕм, бАРАбАН СзАДИ, уСтАНОвкА ШкИвА
По отверстиям в угловой стойке установите шкив и зафиксируйте при помощи 4 болтов с полу-
круглой головкой М8×16. Разметьте и просверлите отверстия ∅8 мм в стене притолоки.
Б) Крепление при помощи универсальных угловых кронштейнов.
В) Крепление при помощи универсальных угловых кронштейнов.
Закрепите перфориванный уголок 32×32 мм
при помощи двух болтов на универсальный
угловой кронштейн
