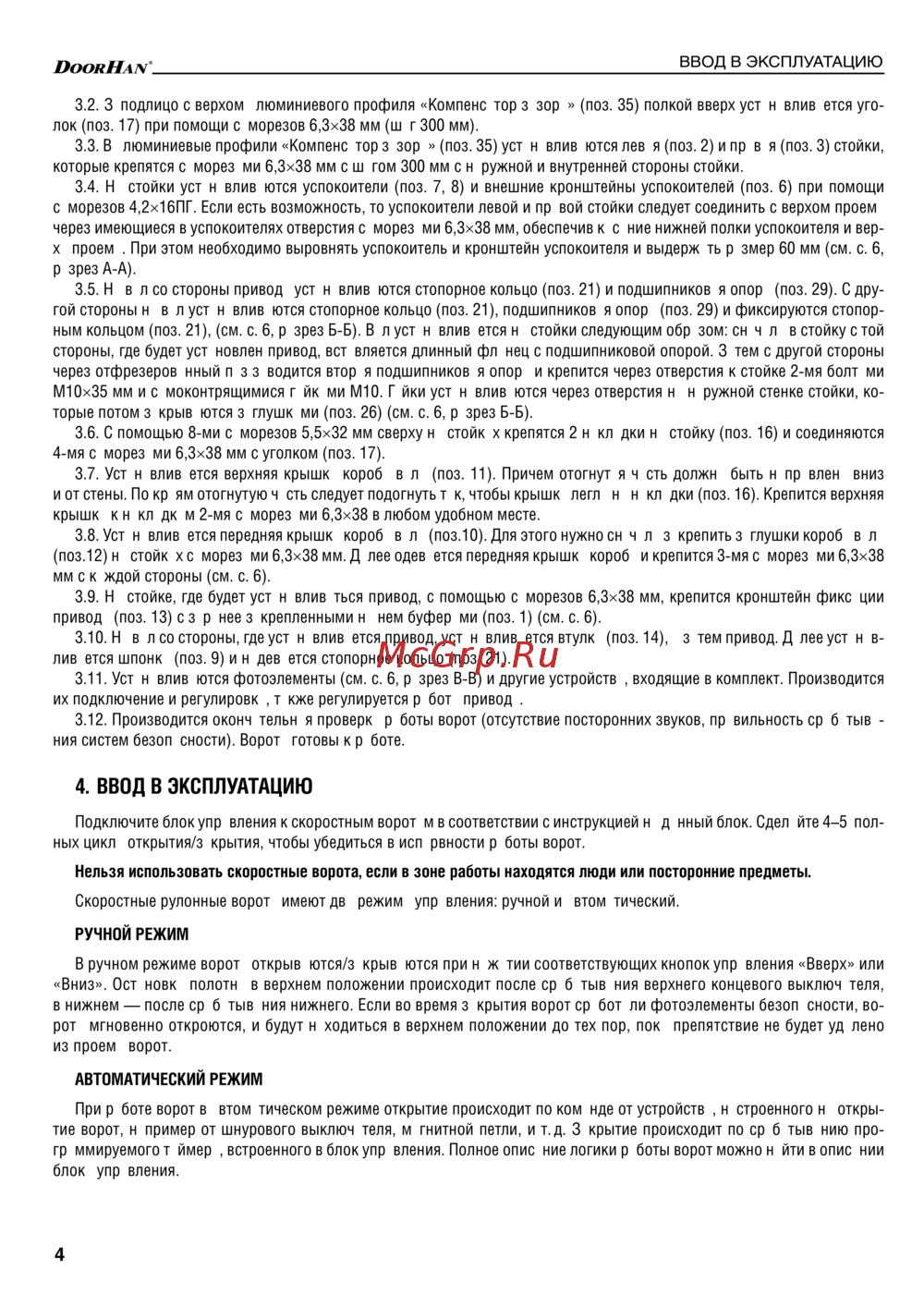

ВВОД В ЭКСПЛУАТАЦИЮ

3.2. Заподлицо с верхом алюминиевого профиля «Компенсатор зазора» (поз. 35) полкой вверх устанавливается уго-

лок (поз. 17) при помощи саморезов 6,3×38 мм (шаг 300 мм).

3.3. В алюминиевые профили «Компенсатор зазора» (поз. 35) устанавливаются левая (поз. 2) и правая (поз. 3) стойки,

которые крепятся саморезами 6,3×38 мм с шагом 300 мм с наружной и внутренней стороны стойки.

3.4. На стойки устанавливаются успокоители (поз. 7, 8) и внешние кронштейны успокоителей (поз. 6) при помощи

саморезов 4,2×16ПГ. Если есть возможность, то успокоители левой и правой стойки следует соединить с верхом проема

через имеющиеся в успокоителях отверстия саморезами 6,3×38 мм, обеспечив касание нижней полки успокоителя и вер-

ха проема. При этом необходимо выровнять успокоитель и кронштейн успокоителя и выдержать размер 60 мм (см. с. 6,

разрез А-А).

3.5. На вал со стороны привода устанавливаются стопорное кольцо (поз. 21) и подшипниковая опора (поз. 29). С дру-

гой стороны на вал устанавливаются стопорное кольцо (поз. 21), подшипниковая опора (поз. 29) и фиксируются стопор-

ным кольцом (поз. 21), (см. с. 6, разрез Б-Б). Вал устанавливается на стойки следующим образом: сначала в стойку с той

стороны, где будет установлен привод, вставляется длинный фланец с подшипниковой опорой. Затем с другой стороны

через отфрезерованный паз заводится вторая подшипниковая опора и крепится через отверстия к стойке 2-мя болтами

М10×35 мм и самоконтрящимися гайками М10. Гайки устанавливаются через отверстия на наружной стенке стойки, ко-

торые потом закрываются заглушками (поз. 26) (см. с. 6, разрез Б-Б).

3.6. С помощью 8-ми саморезов 5,5×32 мм сверху на стойках крепятся 2 накладки на стойку (поз. 16) и соединяются

4-мя саморезами 6,3×38 мм с уголком (поз. 17).

3.7. Устанавливается верхняя крышка короба вала (поз. 11). Причем отогнутая часть должна быть направлена вниз

и от стены. По краям отогнутую часть следует подогнуть так, чтобы крышка легла на накладки (поз. 16). Крепится верхняя

крышка к накладкам 2-мя саморезами 6,3×38 в любом удобном месте.

3.8. Устанавливается передняя крышка короба вала (поз.10). Для этого нужно сначала закрепить заглушки короба вала

(поз.12) на стойках саморезами 6,3×38 мм. Далее одевается передняя крышка короба и крепится 3-мя саморезами 6,3×38

мм с каждой стороны (см. с. 6).

3.9. На стойке, где будет устанавливаться привод, с помощью саморезов 6,3×38 мм, крепится кронштейн фиксации

привода (поз. 13) с заранее закрепленными на нем буферами (поз. 1) (см. с. 6).

3.10. На вал со стороны, где устанавливается привод, устанавливается втулка (поз. 14), а затем привод. Далее устанав-

ливается шпонка (поз. 9) и надевается стопорное кольцо (поз. 21).

3.11. Устанавливаются фотоэлементы (см. с. 6, разрез В-В) и другие устройства, входящие в комплект. Производится

их подключение и регулировка, также регулируется работа привода.

3.12. Производится окончательная проверка работы ворот (отсутствие посторонних звуков, правильность срабатыва-

ния систем безопасности). Ворота готовы к работе.

4. ВВОД В ЭКСПЛУАТАЦИЮ

Подключите блок управления к скоростным воротам в соответствии с инструкцией на данный блок. Сделайте 4–5 пол-

ных цикла открытия/закрытия, чтобы убедиться в испарвности работы ворот.

Нельзя использовать скоростные ворота, если в зоне работы находятся люди или посторонние предметы.

Скоростные рулонные ворота имеют два режима управления: ручной и автоматический.

РУЧНОЙ РЕЖИМ

В ручном режиме ворота открываются/закрываются при нажатии соответствующих кнопок управления «Вверх» или

«Вниз». Остановка полотна в верхнем положении происходит после срабатывания верхнего концевого выключателя,

в нижнем — после срабатывания нижнего. Если во время закрытия ворот сработали фотоэлементы безопасности, во-

рота мгновенно откроются, и будут находиться в верхнем положении до тех пор, пока препятствие не будет удалено

из проема ворот.

АВТОМАТИЧЕСКИЙ РЕЖИМ

При работе ворот в автоматическом режиме открытие происходит по команде от устройства, настроенного на откры-

тие ворот, например от шнурового выключателя, магнитной петли, и т. д. Закрытие происходит по срабатыванию про-

граммируемого таймера, встроенного в блок управления. Полное описание логики работы ворот можно найти в описании

блока управления.
