СОДЕРЖАНИЕ

Сечение правой стойки

6211

178

№ позиции

сбороки или

детали

Наименование деталей, входящих в сборку Артикул Примечание

1 Направляющая ловителя внешняя правая новая RUSD1.1-60

2 Направляющая ловителя внутренняя правая новая RUSD1.1-63

3 Профиль стойки правой наружный RUSD1.301N (привод справа) или

RUSD1.301-1N (привод слева)

заказывать совместно с поз. 10

4 Саморез 4,2 × 16ПГ по металлу DHM0504

5 Саморез 5,5 × 32 мм по металлу RoHC5532M

6 Профиль скольжения скоростных ворот DKH003 L = H* – 250 мм

7 Профиль направляющий короткий скоростных ворот DKH007 L = H – 320 мм

8 Профиль алюминиевый «Корпус направляющей»,

L = 6600 мм, металлик

DKHA-20070 L = H – 200 мм

9 Профиль алюминиевый «Основа проема», L = 6400 мм, металлик DKHA-20090 L = H + 530 мм

10 Профиль алюминиевый «Добор проема», L = 6400 мм, металлик DKHA-20100 L = H + 530 мм, заказывать совместно с поз. 3

11 Профиль алюминиевый «Направляющая полотна модернизированная»,

L = 6600 мм металлик

DKHA-20140 L = H – 320 мм

Таблица 3

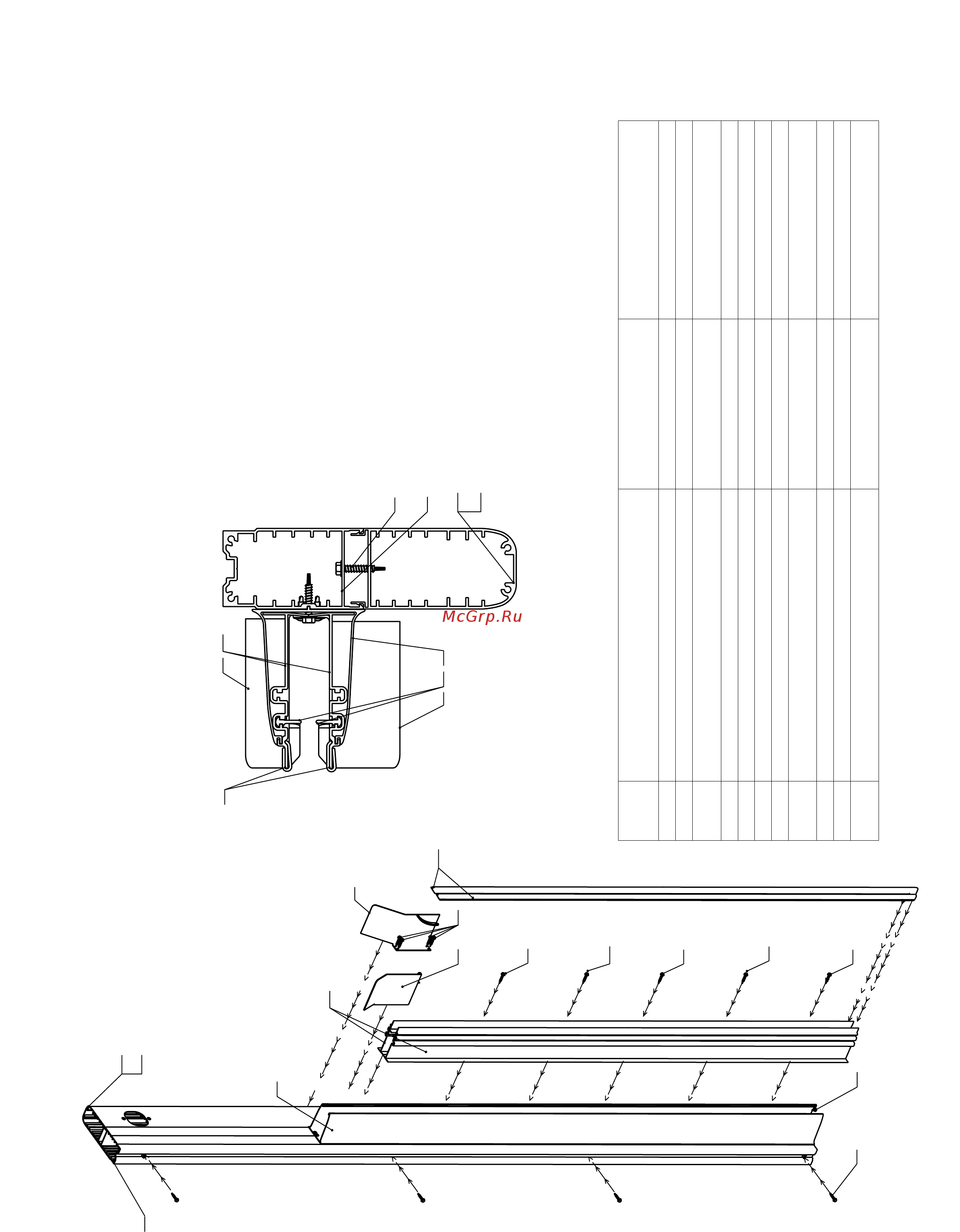

РАЗНЕСЕННЫЙ ВИД ПРАВОЙ СТОЙКИ

*H — высота проема
