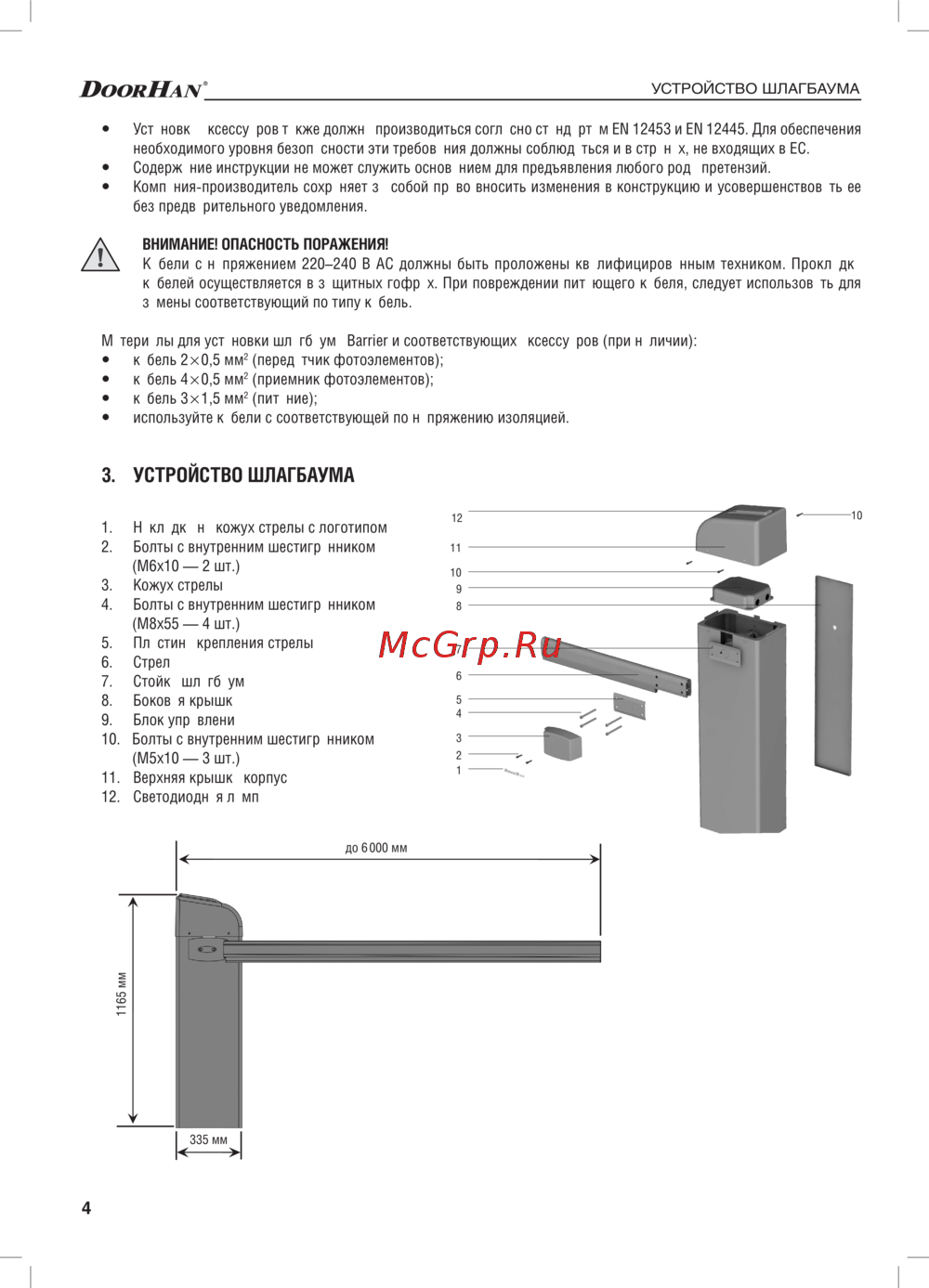

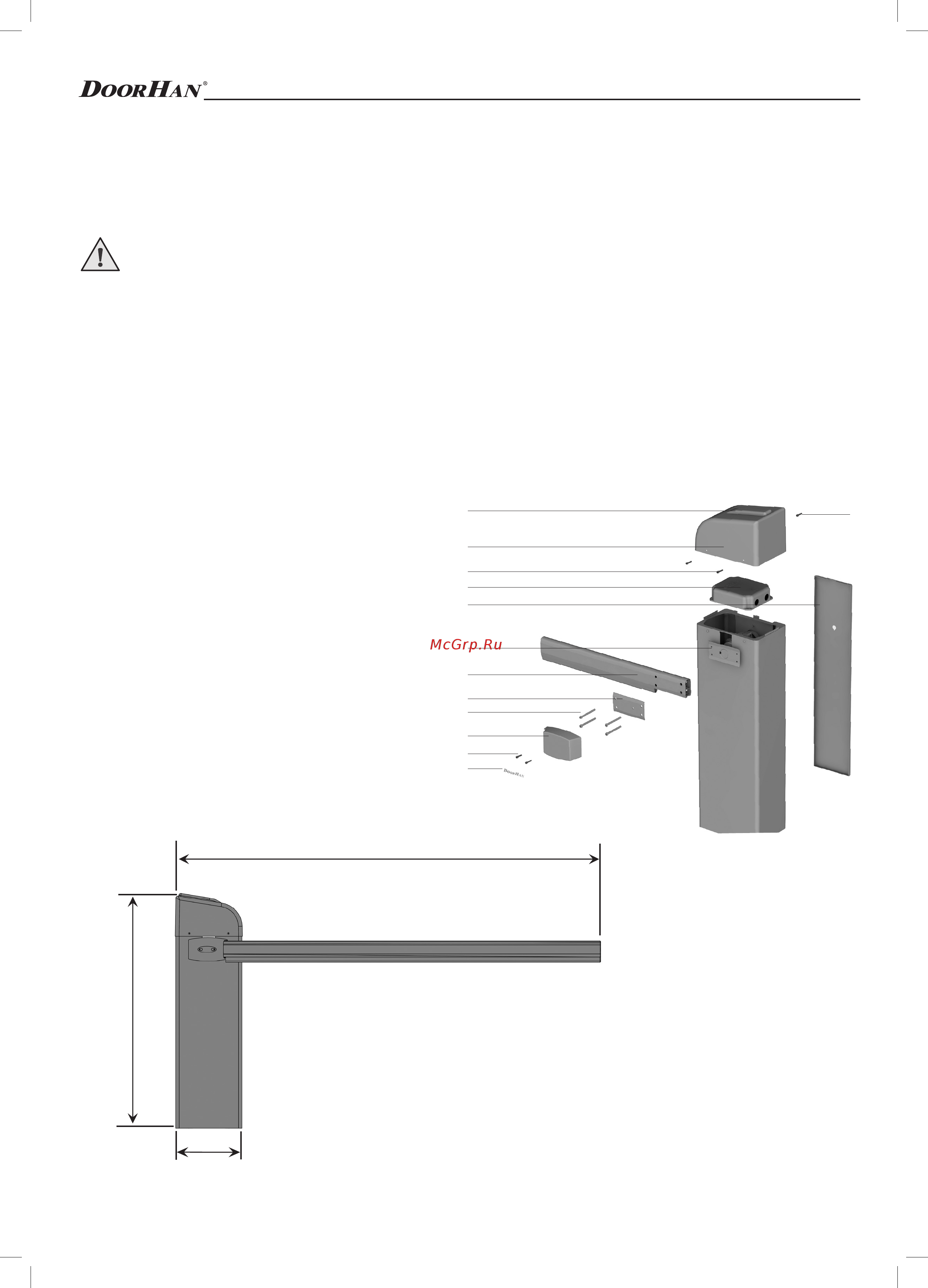

УСТРОЙСТВО ШЛАГБАУМА

3. УСТРОЙСТВО ШЛАГБАУМА

1. Накладка на кожух стрелы с логотипом

2. Болты с внутренним шестигранником

(М6х10 — 2 шт.)

3. Кожух стрелы

4. Болты с внутренним шестигранником

(М8х55 — 4 шт.)

5. Пластина крепления стрелы

6. Стрела

7. Стойка шлагбаума

8. Боковая крышка

9. Блок управлени

10. Болты с внутренним шестигранником

(М5х10 — 3 шт.)

11. Верхняя крышка корпуса

12. Светодиодная лампа

1 050 мм

300 мм

 Установка аксессуаров также должна производиться согласно стандартам EN 12453 и EN 12445. Для обеспечения

необходимого уровня безопасности эти требования должны соблюдаться и в странах, не входящих в ЕС.

 Содержание инструкции не может служить основанием для предъявления любого рода претензий.

 Компания-производитель сохраняет за собой право вносить изменения в конструкцию и усовершенствовать ее

без предварительного уведомления.

ВНИМАНИЕ! ОПАСНОСТЬ ПОРАЖЕНИЯ!

Кабели с напряжением 220–240 В АС должны быть проложены квалифицированным техником. Прокладка

кабелей осуществляется в защитных гофрах. При повреждении питающего кабеля, следует использовать для

замены соответствующий по типу кабель.

Материалы для установки шлагбаума Barrier и соответствующих аксессуаров (при наличии):

 кабель 2 × 0,5 мм

(передатчик фотоэлементов);

 кабель 4 × 0,5 мм

(приемник фотоэлементов);

 кабель 3 × 1,5 мм

(питание);

 используйте кабели с соответствующей по напряжению изоляцией.

1165 мм

335 мм

до 6 000 мм
