УСТРОЙСТВО ШЛАГБАУМА

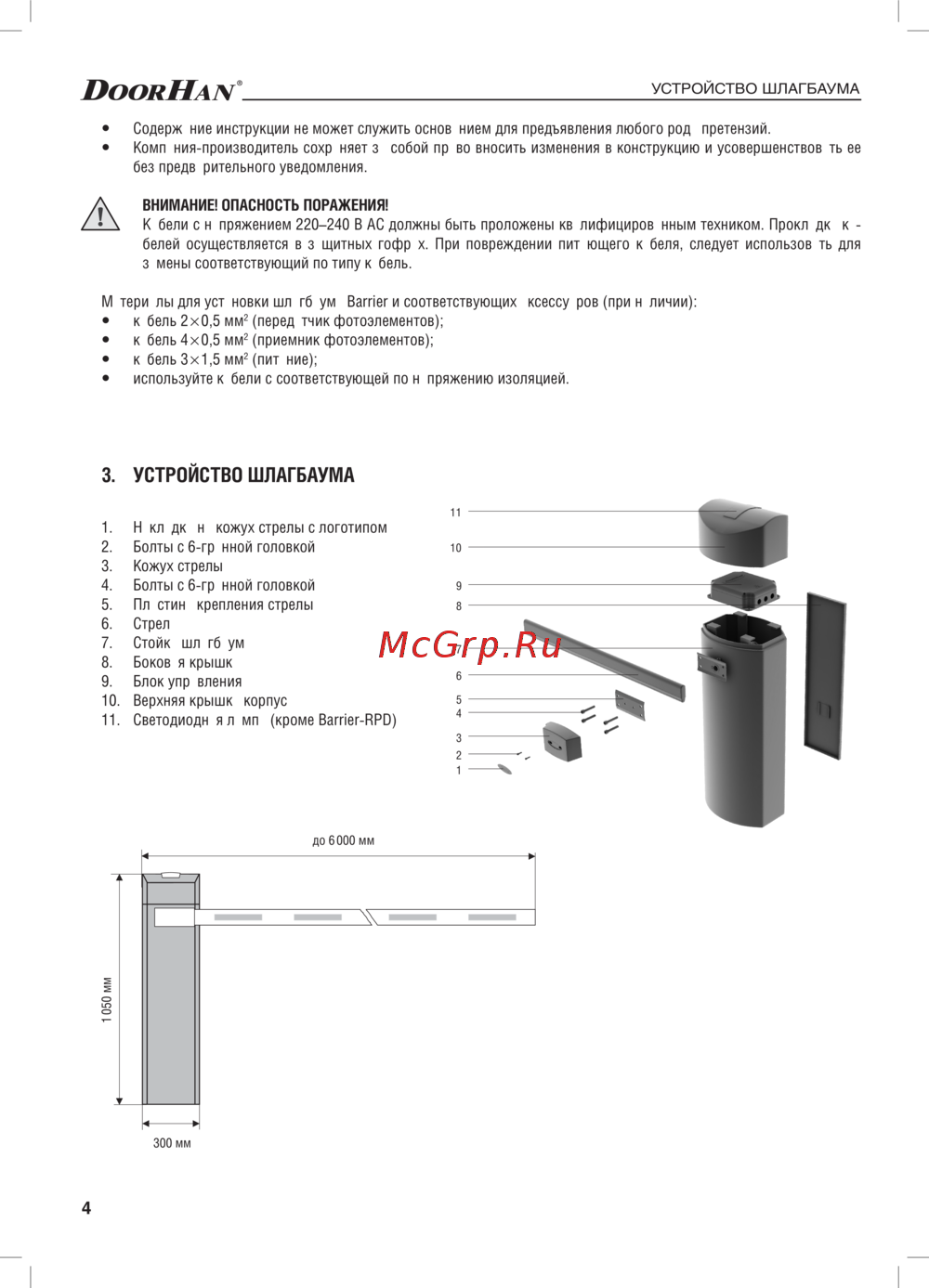

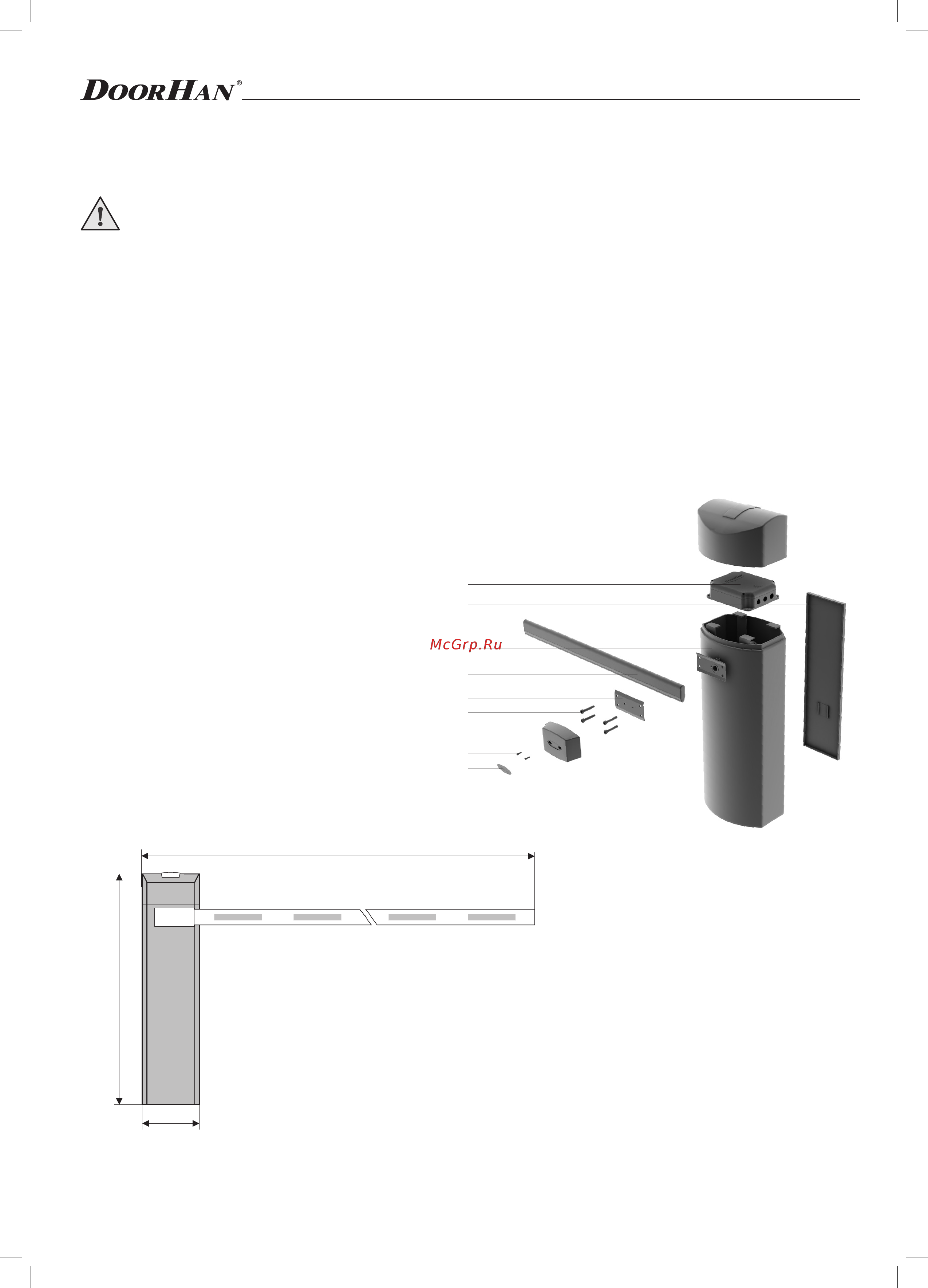

3. УСТРОЙСТВО ШЛАГБАУМА

1. Накладка на кожух стрелы с логотипом

2. Болты с 6-гранной головкой

3. Кожух стрелы

4. Болты с 6-гранной головкой

5. Пластина крепления стрелы

6. Стрела

7. Стойка шлагбаума

8. Боковая крышка

9. Блок управления

10. Верхняя крышка корпуса

11. Светодиодная лампа (кроме Barrier-RPD)

1,050 mm

300 mm

up to 6 m

1 050 мм

300 мм

до 6 000 мм

 Содержание инструкции не может служить основанием для предъявления любого рода претензий.

 Компания-производитель сохраняет за собой право вносить изменения в конструкцию и усовершенствовать ее

без предварительного уведомления.

ВНИМАНИЕ! ОПАСНОСТЬ ПОРАЖЕНИЯ!

Кабели с напряжением 220–240 В АС должны быть проложены квалифицированным техником. Прокладка ка-

белей осуществляется в защитных гофрах. При повреждении питающего кабеля, следует использовать для

замены соответствующий по типу кабель.

Материалы для установки шлагбаума Barrier и соответствующих аксессуаров (при наличии):

 кабель 2 × 0,5 мм

(передатчик фотоэлементов);

 кабель 4 × 0,5 мм

(приемник фотоэлементов);

 кабель 3 × 1,5 мм

(питание);

 используйте кабели с соответствующей по напряжению изоляцией.
