УСТАНОВКА

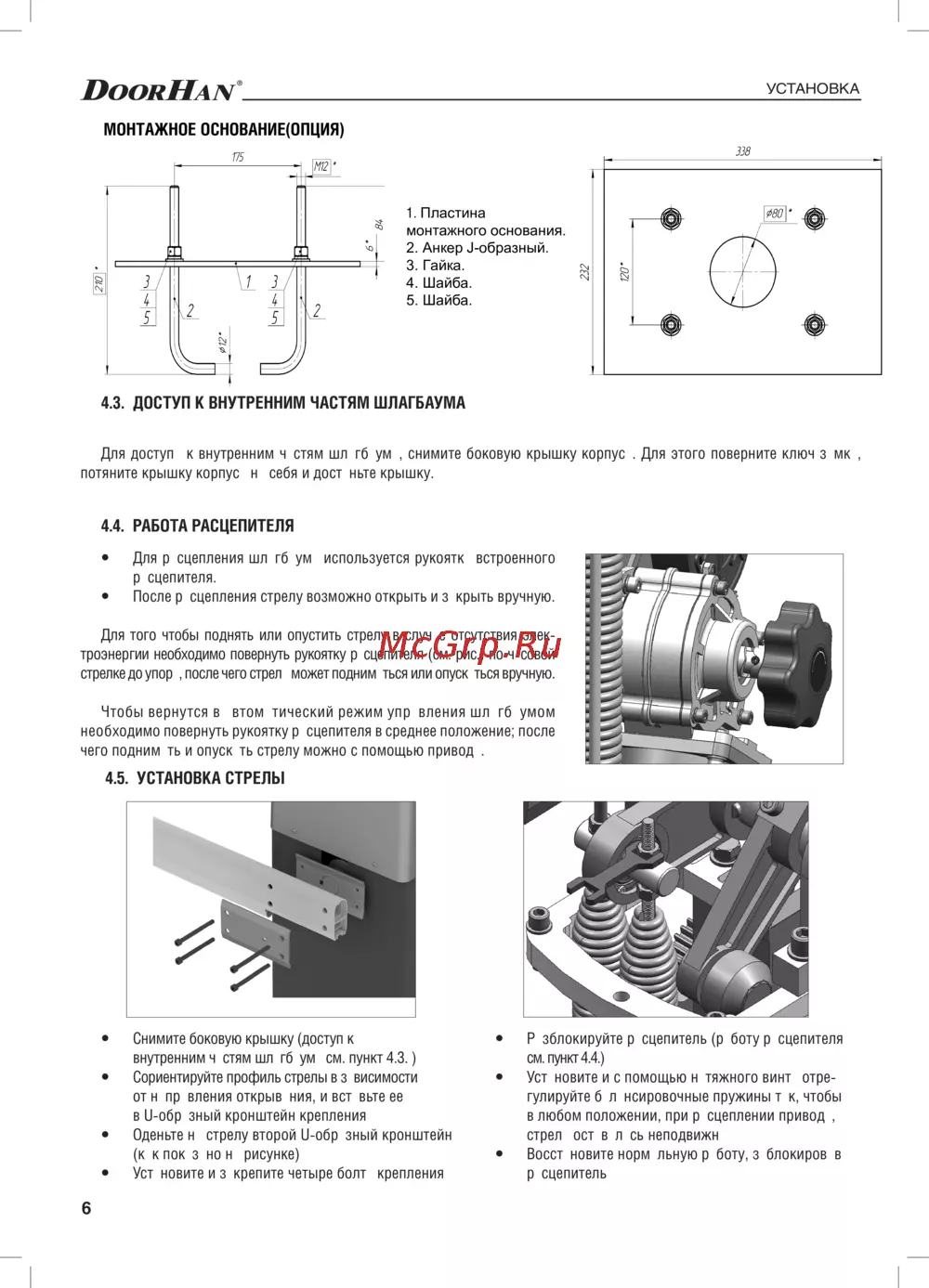

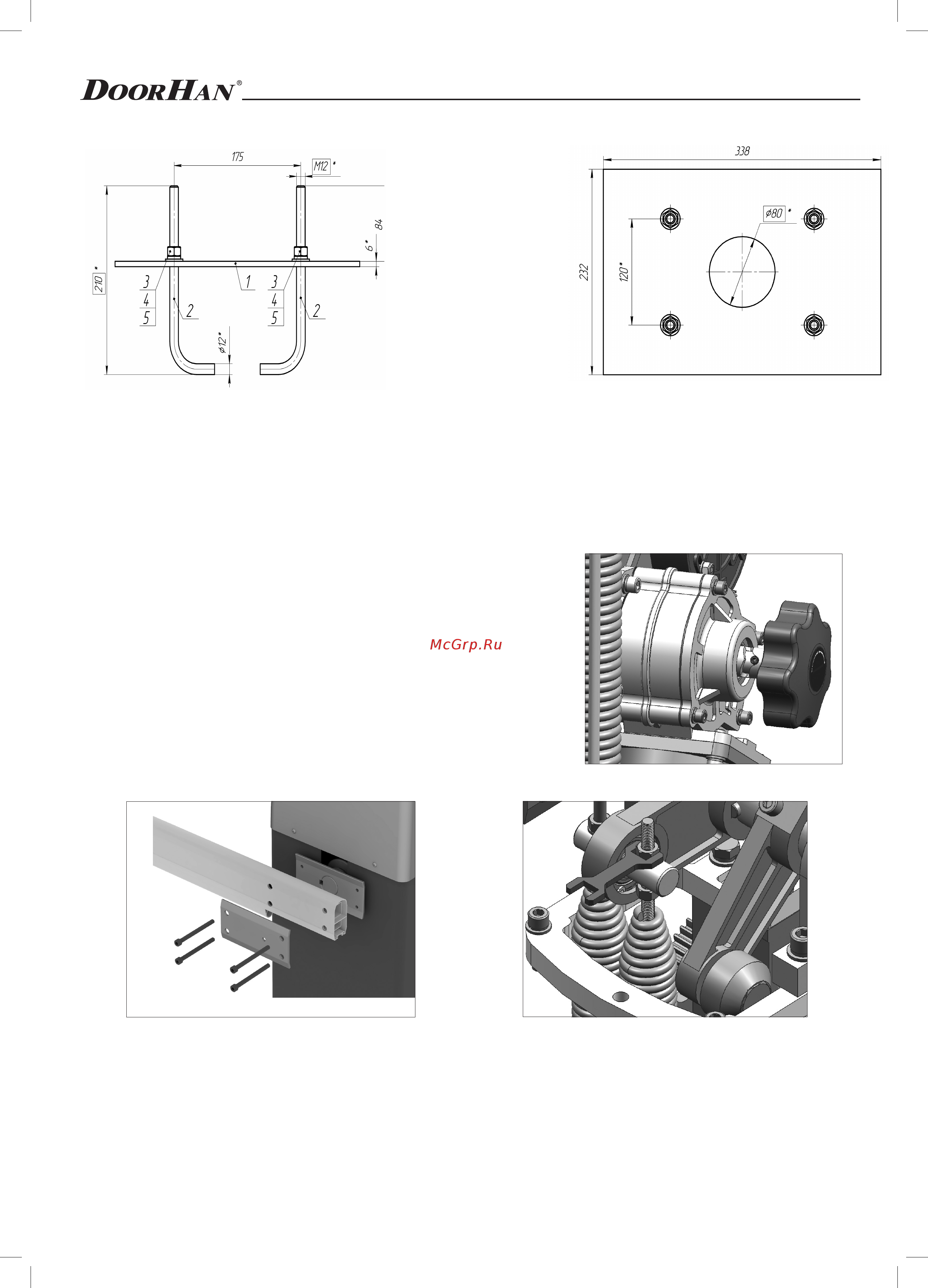

4.5. УСТАНОВКА СТРЕЛЫ

Снимите боковую крышку (доступ к

внутренним частям шлагбаума см. пункт 4.3. )

Сориентируйте профиль стрелы в зависимости

от направления открывания, и вставьте ее

в U-образный кронштейн крепления

Оденьте на стрелу второй U-образный кронштейн

(как показано на рисунке)

Установите и закрепите четыре болта крепления

Разблокируйте расцепитель (работу расцепителя

см. пункт 4.4.)

 Установите и с помощью натяжного вин та отре-

гулируйте балансировочные пружины так, чтобы

в любом положении, при расцеплении привода,

стрела оставалась неподвижна

Восстановите нормальную работу, заблокировав

расцепитель

4.3. ДОСТУП К ВНУТРЕННИМ ЧАСТЯМ ШЛАГБАУМА

Для доступа к внутренним частям шлагбаума, снимите боковую крышку корпуса. Для этого поверните ключ замка,

потяните крышку корпуса на себя и достаньте крышку.

4.4. РАБОТА РАСЦЕПИТЕЛЯ

Для расцепления шлагбаума используется рукоятка встроенного

расцепителя.

После расцепления стрелу возможно открыть и закрыть вручную.

Для того чтобы поднять или опустить стрелу в случае отсутствия элек-

троэнергии необходимо повернуть рукоятку расцепителя (см. рис.) по часовой

стрелке до упора, после чего стрела может подниматься или опускаться вручную.

Чтобы вернутся в автоматический режим управления шлагбаумом

необходимо повернуть рукоятку расцепителя в среднее положение; после

чего поднимать и опускать стрелу можно с помощью привода.

1. 

 .

2.  J-.

3. .

4. .

5. .

МОНТАЖНОЕ ОСНОВАНИЕ(ОПЦИЯ)
