DoorHan Barrier N — регулировка и настройка стрелы: пошаговое руководство [7/12]
![DoorHan Barrier N [7/12] Регулировкакрайнихположенийстрелы](/views2/1269699/page7/bg7.png)
7
ВНИМАНИЕ! После регулировки крайних положений стрелы, убедитесь в работоспособности концевых
выключателей: при их срабатывании соответствующий индикатор на блоке управления должен погаснуть.
Если индикатор не гаснет, повторите регулировку.
ВНИМАНИЕ! СЛЕДУЮЩАЯ ЧАСТЬ РУКОВОДСТВА ПРЕДНАЗНАЧЕНА ТОЛЬКО ДЛЯ СПЕЦИАЛИСТОВ! Ошибки при
проведении указанных процедур могут привести к необратимым последствиям и нанесению ущерба вашему
оборудованию. Без крайней необходимости не проводите указанные процедуры!
В случае если стрела не достигает вертикального или горизонтального положения, отрегулируйте ее положение
с помощью тяги, расположенной внутри стойки.
Ослабьте гайки.
Вращайте тягу против часовой стрелки для того, чтобы поднять стрелу.
Чтобы опустить стрелу ниже, вращайте тягу по часовой стрелке.
Затяните гайки в нужном положении.
Проверьте вертикальное и горизонтальное положение стрелы.
При необходимости повторите регулировку.
Не допускается расположение рычагов и тяги на одной линии.

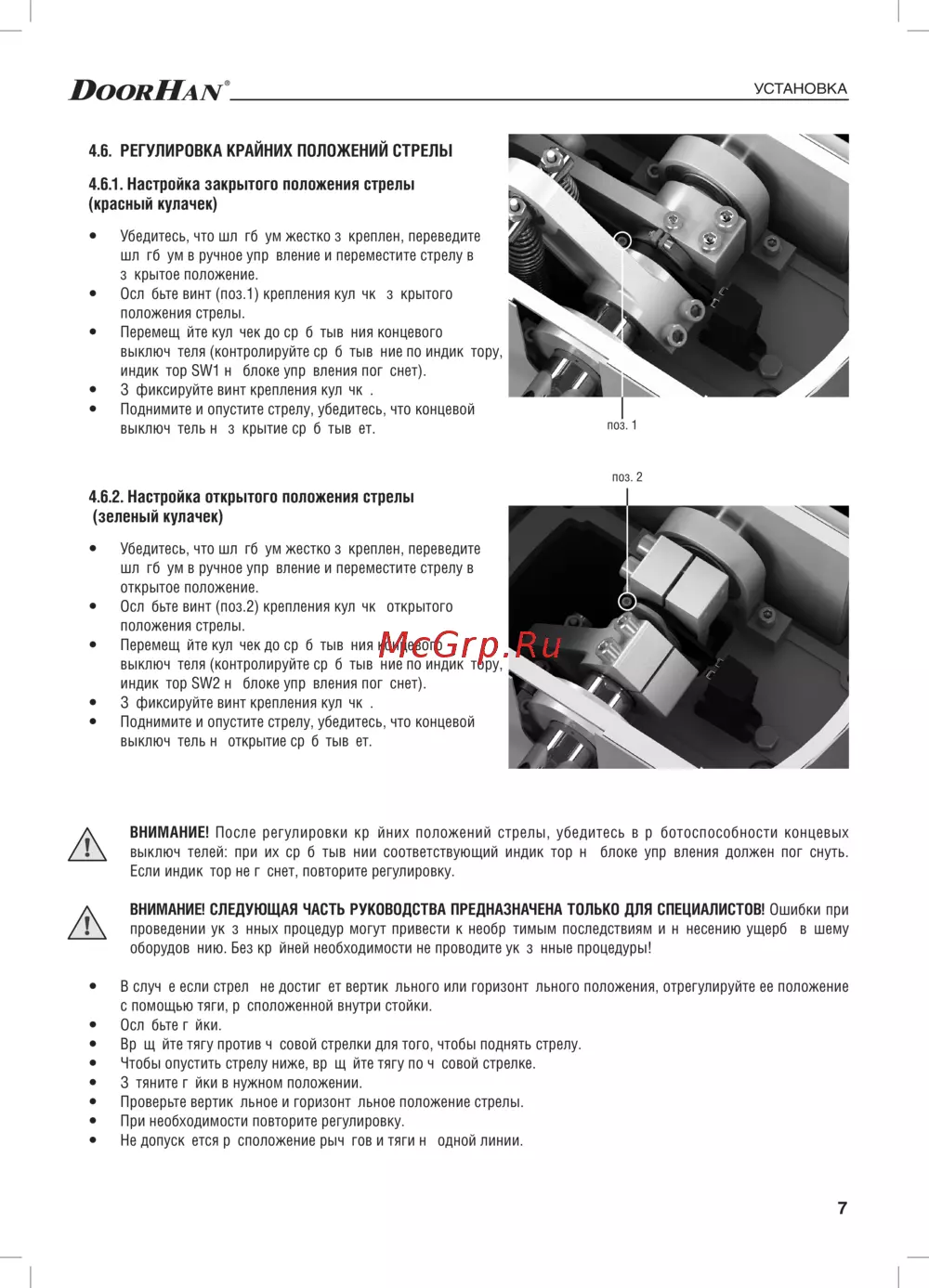

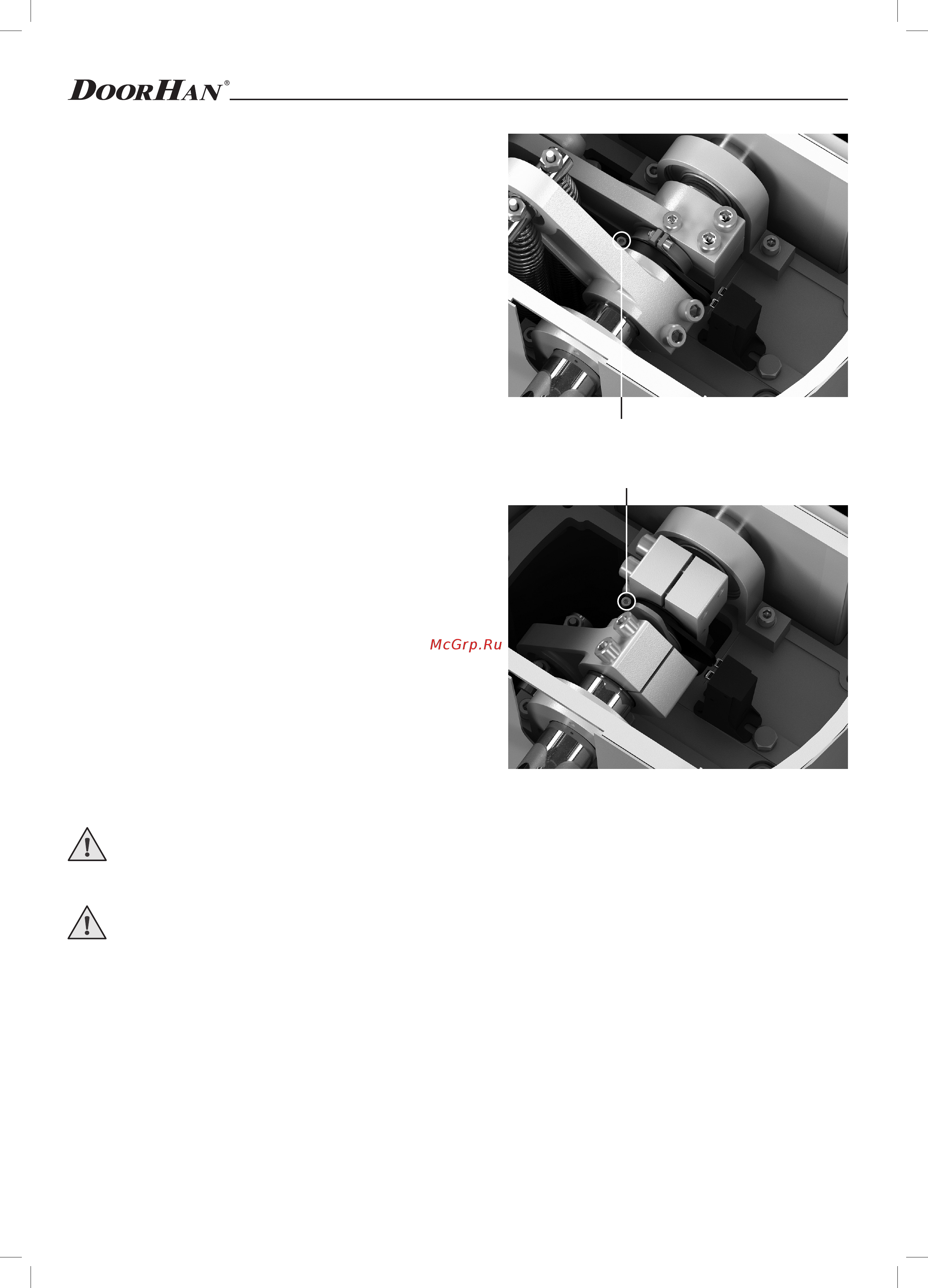

4.6. РЕГУЛИРОВКА КРАЙНИХ ПОЛОЖЕНИЙ СТРЕЛЫ
4.6.1. Настройка закрытого положения стрелы
(красный кулачек)
Убедитесь, что шлагбаум жестко закреплен, переведите
шлагбаум в ручное управление и переместите стрелу в
закрытое положение.
Ослабьте винт (поз.1) крепления кулачка закрытого
положения стрелы.
Перемещайте кулачек до срабатывания концевого
выключателя (контролируйте срабатывание по индикатору,
индикатор SW1 на блоке управления погаснет).
Зафиксируйте винт крепления кулачка.
Поднимите и опустите стрелу, убедитесь, что концевой
выключатель на закрытие срабатывает.
4.6.2. Настройка открытого положения стрелы
(зеленый кулачек)
Убедитесь, что шлагбаум жестко закреплен, переведите
шлагбаум в ручное управление и переместите стрелу в
открытое положение.
Ослабьте винт (поз.2) крепления кулачка открытого
положения стрелы.
Перемещайте кулачек до срабатывания концевого
выключателя (контролируйте срабатывание по индикатору,
индикатор SW2 на блоке управления погаснет).
Зафиксируйте винт крепления кулачка.
Поднимите и опустите стрелу, убедитесь, что концевой
выключатель на открытие срабатывает.
УСТАНОВКА
поз. 1
поз. 2
