DoorHan Shaft-20 — установка и проверка привода для ворот: важные рекомендации [5/12]

Содержание

• Инструкция по монтажу и эксплуатации p.1
• Привод p.1
• Shaft 20 p.1
• Привод оборудован системой автоматической остановки которая быстро и надежно останавливает работу p.2
• Ботает в случае отсутствия электроэнергии управлять воротами можно при помощи встроенного расцепителя см раздел 4 p.2
• Электромеханический привод вального типа shaft 20 предназначен для автоматизации гаражных секцион p.2
• Привод состоит из механического редуктора и электродвигателя со встроенным блоком управления редук p.2
• Внимание регулярно проверяйте настройку торсионных пружин при ненастроенных пружинах рас цепление может привести к самопроизвольному закрытию ворот p.2
• Тор и двигатель выполнены в едином корпусе p.2
• Содержание p.2
• Самоблокирующийся редуктор обеспечивает механическую блокировку вала ворот если двигатель не ра p.2
• Общие сведения p.2
• Ных ворот p.2
• Концевые выключатели позволяют обеспечить безопасность и надежность работы привода p.2
• Двигателя в крайних положениях p.2
• Комплект поставки p.3
• Внимание для сохранения здоровья людей строго следуйте указаниям правил безопасности сохраните настоящую инструкцию p.3
• Doorhan не несет ответственности в случае причинения вреда здоровью людей при использовании из делия не по назначению p.3
• Установка должна производиться согласно стандартам en 12453 и en 12445 для обеспечения необхо димого уровня безопасности эти требования должны соблюдаться в странах не входящих в ес p.3
• Технические характеристики p.3
• Проверьте соответствуют ли ворота стандартам en 12604 и en 12605 см документацию на ворота для стран не входящих в ес указанные меры должны соблюдаться для обеспечения нормального уровня безопасности p.3
• Привод shaft 20 предназначен для автоматизации бытовых секционных ворот используйте привод только по назначению любое другое использование запрещено p.3
• Правила безопасности p.3
• После получения привода необходимо его распаковать и произвести осмотр убедиться что привод не p.3
• Перед установкой привода убедитесь что место установки соответствует по своим климатическим условиям характеристикам привода p.3
• Перед установкой привода убедитесь в том что ворота сбалансированы и работают плавно p.3
• Не устанавливайте оборудование в помещениях с наличием быстровоспламеняющихся веществ или иных опасных сред так как это может привести к взрыву или пожару p.3
• Механические узлы ворот должны соответствовать условиям стандартов en 12604 и en 12605 p.3
• Имеет повреждений если вы обнаружили повреждения пожалуйста свяжитесь с поставщиком привода p.3
• Детали входящие в стандартную комплектацию привода приведены в следующей таблице p.3
• Выполняйте все указания инструкции так как неправильная установка оборудования может привести к серьезным повреждениям p.3

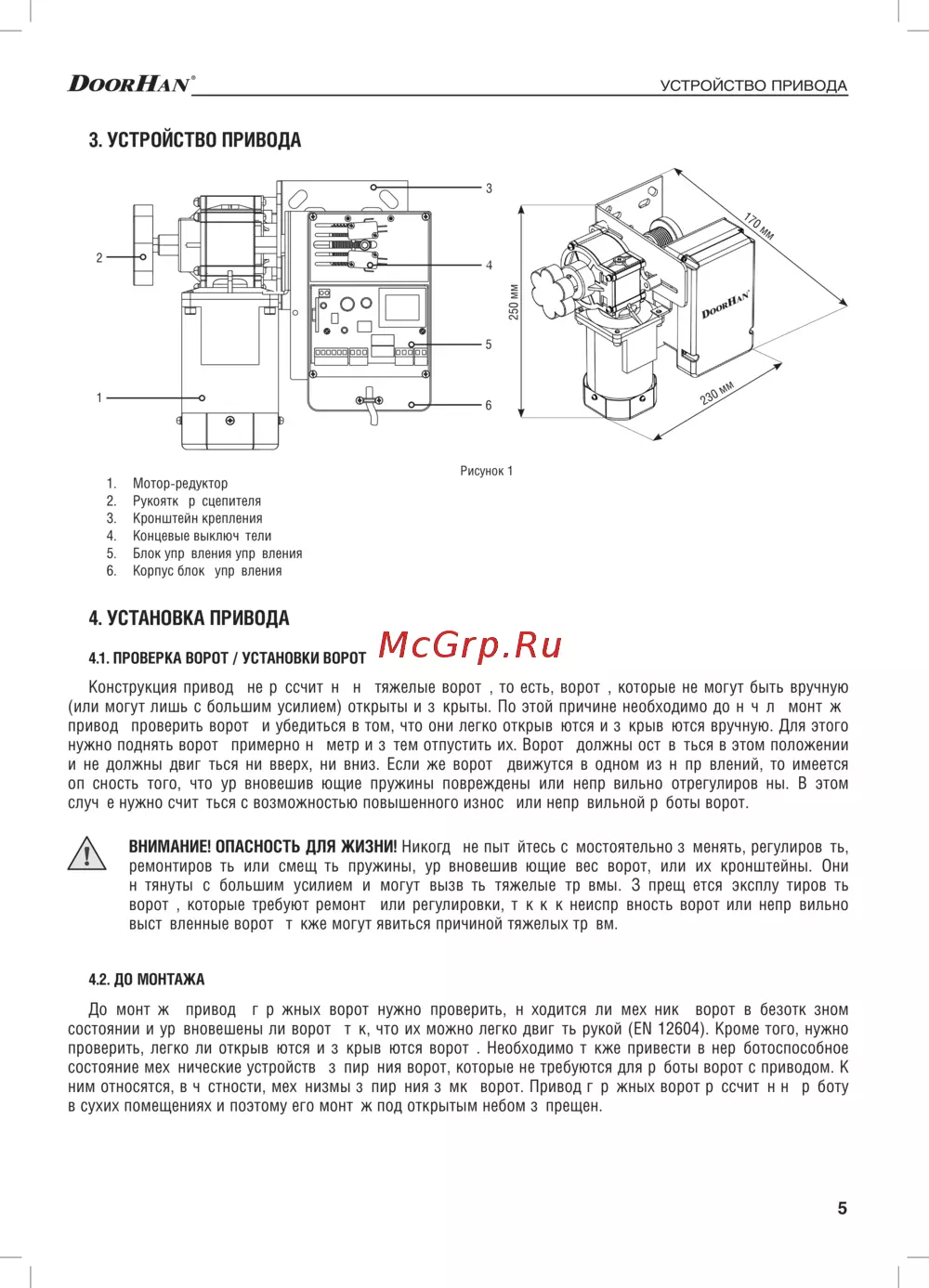

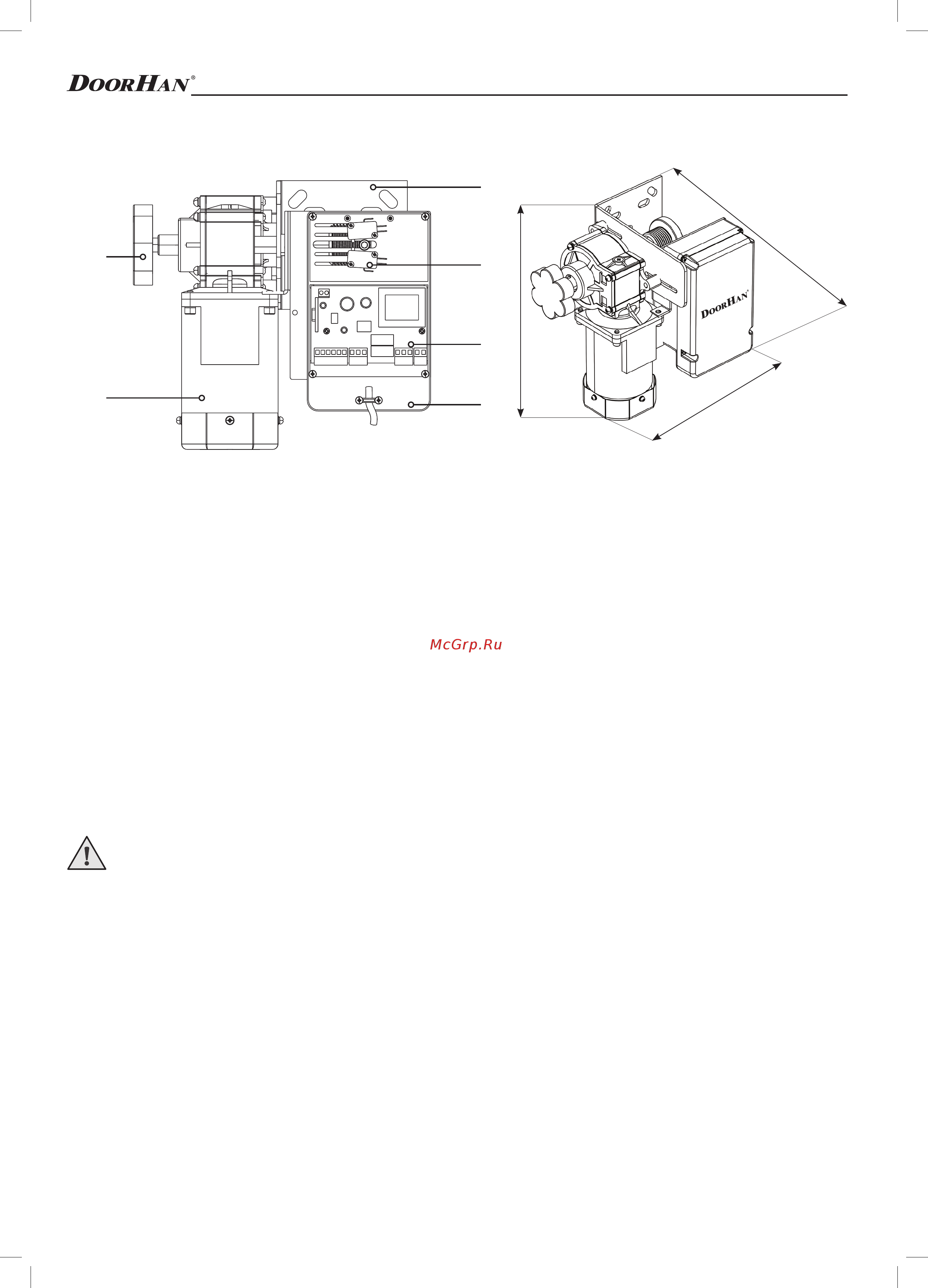

• Устройство привода p.5
• Установка привода p.5
• Плект поставки для конкретных условий монтажа p.6
• Работа расцепителя p.6
• Для того чтобы поднять или опустить ворота в случае отсутствия электроэнергии необходимо нажать и повернуть рукоятку расцепителя см рисунок 2 по часовой стрелке до упора после чего ворота можно поднимать или опускать вручную p.6
• Возможно открыть и закрыть вручную p.6
• Чтобы вернуться в автоматический режим управления воротами необходимо повернуть рукоятку рас p.6
• Цепителя в среднее положение после чего поднимать и опускать полотно можно с помощью привода p.6
• Установка привода p.6
• Сторона выполняющая монтаж должна проверить пригодность монтажных материалов входящих в ком p.6
• Ручное управление приводом p.6
• Рисунок 2 p.6
• При выполнении монтажных работ p.6
• Инструменты p.6
• Для расцепления привода используется рукоятка встроенного расцепителя после расцепления ворота p.6
• Настройка крайних положений p.8
• Обслуживание p.9
• Диагностика неисправностей p.9
