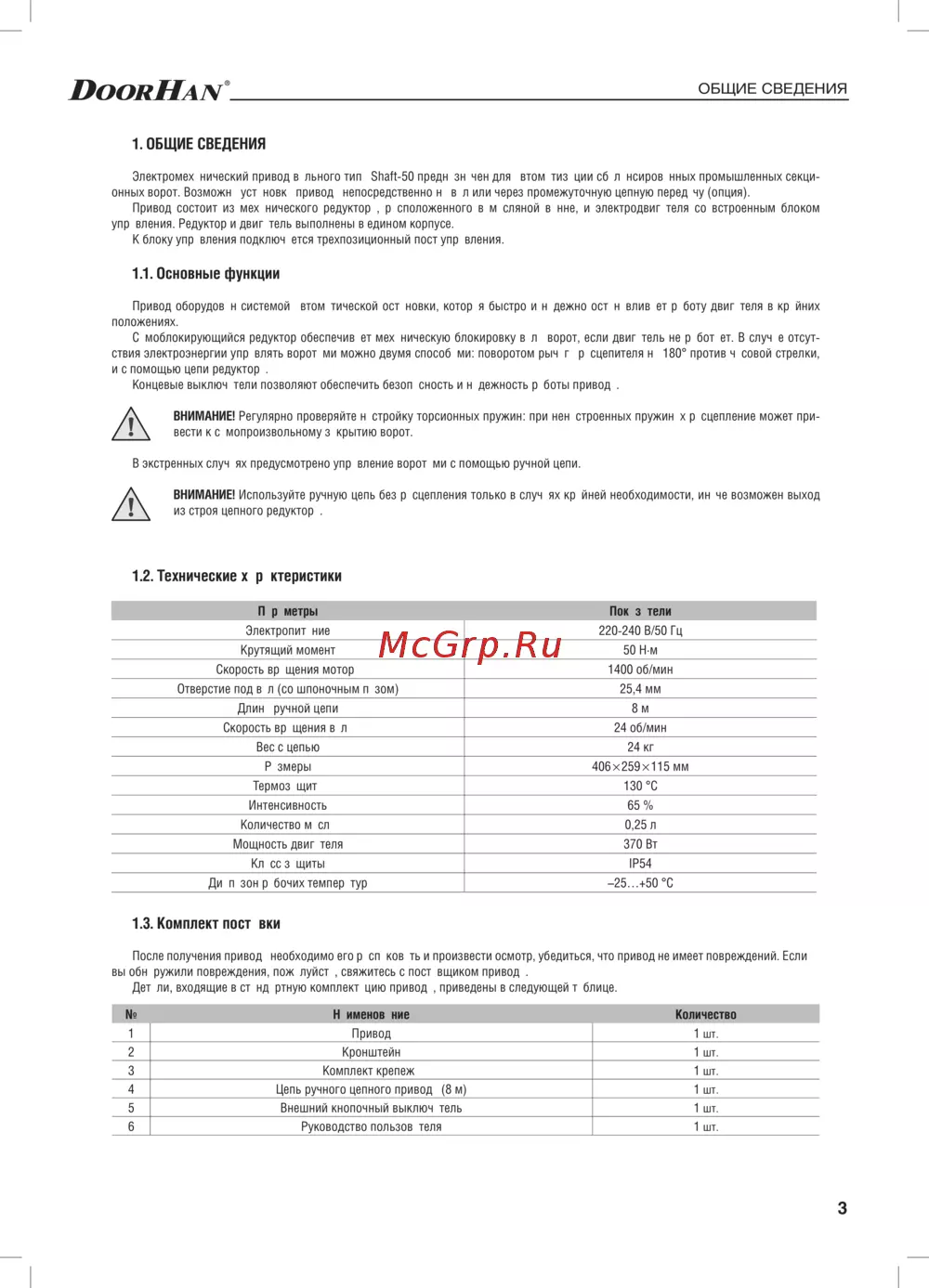

ОБЩИЕ СВЕДЕНИЯ

1. ОБЩИЕ СВЕДЕНИЯ

Электромеханический привод вального типа Shaft-50 предназначен для автоматизации сбалансированных промышленных секци-

онных ворот. Возможна установка привода непосредственно на вал или через промежуточную цепную передачу (опция).

Привод состоит из механического редуктора, расположенного в масляной ванне, и электродвигателя со встроенным блоком

управления. Редуктор и двигатель выполнены в едином корпусе.

К блоку управления подключается трехпозиционный пост управления.

1.1. Основные функции

Привод оборудован системой автоматической остановки, которая быстро и надежно останавливает работу двигателя в крайних

положениях.

Самоблокирующийся редуктор обеспечивает механическую блокировку вала ворот, если двигатель не работает. В случае отсут-

ствия электроэнергии управлять воротами можно двумя способами: поворотом рычага расцепителя на 180° против часовой стрелки,

и с помощью цепи редуктора.

Концевые выключатели позволяют обеспечить безопасность и надежность работы привода.

ВНИМАНИЕ! Регулярно проверяйте настройку торсионных пружин: при ненастроенных пружинах расцепление может при-

вести к самопроизвольному закрытию ворот.

В экстренных случаях предусмотрено управление воротами с помощью ручной цепи.

ВНИМАНИЕ! Используйте ручную цепь без расцепления только в случаях крайней необходимости, иначе возможен выход

из строя цепного редуктора.

1.2. Технические характеристики

Параметры Показатели

Электропитание 220-240 В/50 Гц

Крутящий момент 50 Н·м

Скорость вращения мотора 1400 об/мин

Отверстие под вал (со шпоночным пазом) 25,4 мм

Длина ручной цепи 8 м

Скорость вращения вала 24 об/мин

Вес с цепью 24 кг

Размеры 406 × 259 × 115 мм

Термозащита 130 °C

Интенсивность 65 %

Количество масла 0,25 л

Мощность двигателя 370 Вт

Класс защиты IP54

Диапазон рабочих температур –25…+50 °C

№ Наименование Количество

1 Привод 1 шт.

2 Кронштейн 1 шт.

3 Комплект крепежа 1 шт.

4 Цепь ручного цепного привода (8 м) 1 шт.

5 Внешний кнопочный выключатель 1 шт.

6 Руководство пользователя 1 шт.

1.3. Комплект поставки

После получения привода необходимо его распаковать и произвести осмотр, убедиться, что привод не имеет повреждений. Если

вы обнаружили повреждения, пожалуйста, свяжитесь с поставщиком привода.

Детали, входящие в стандартную комплектацию привода, приведены в следующей таблице.
