УСТРОЙСТВО ПРИВОДА

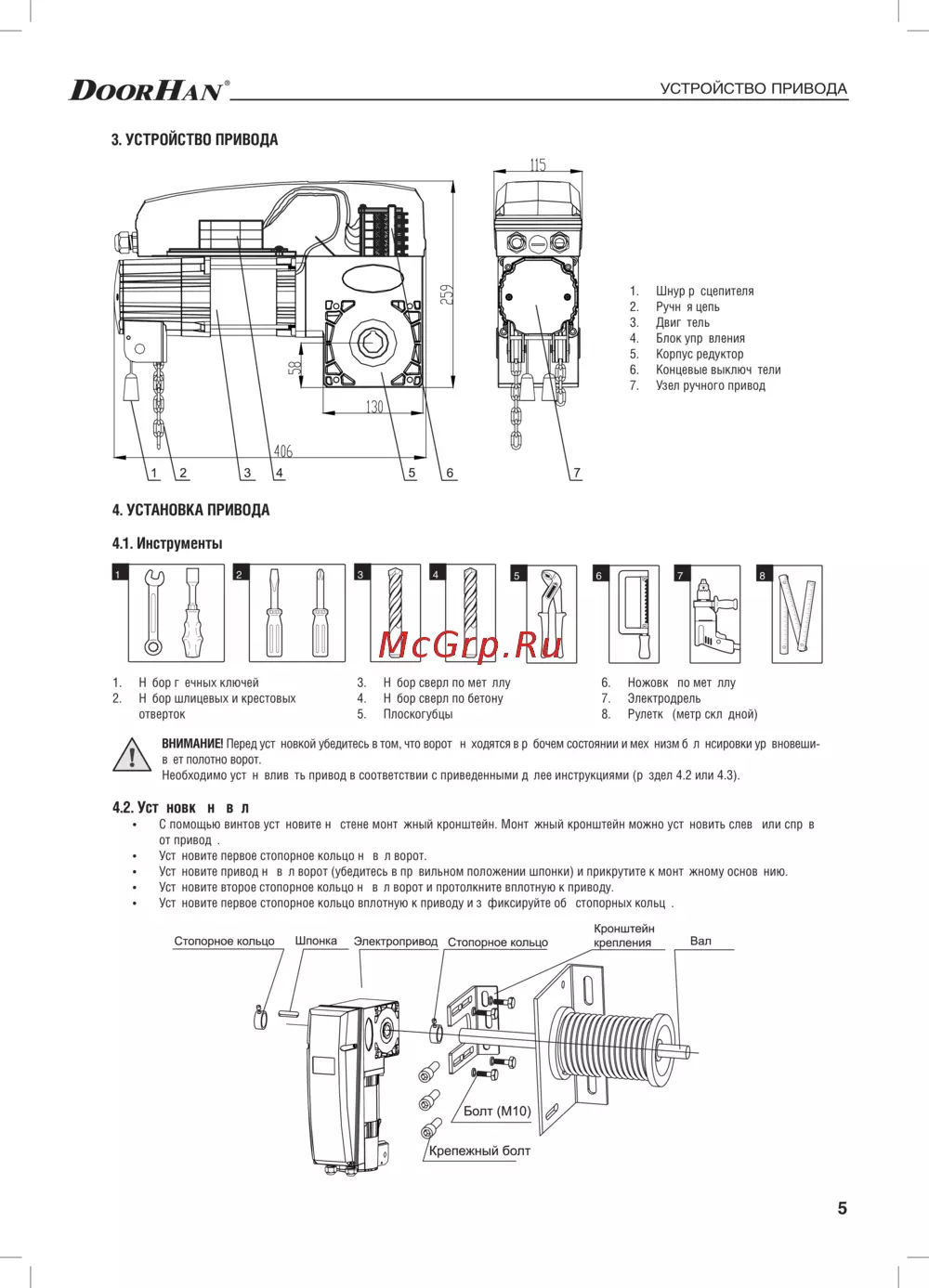

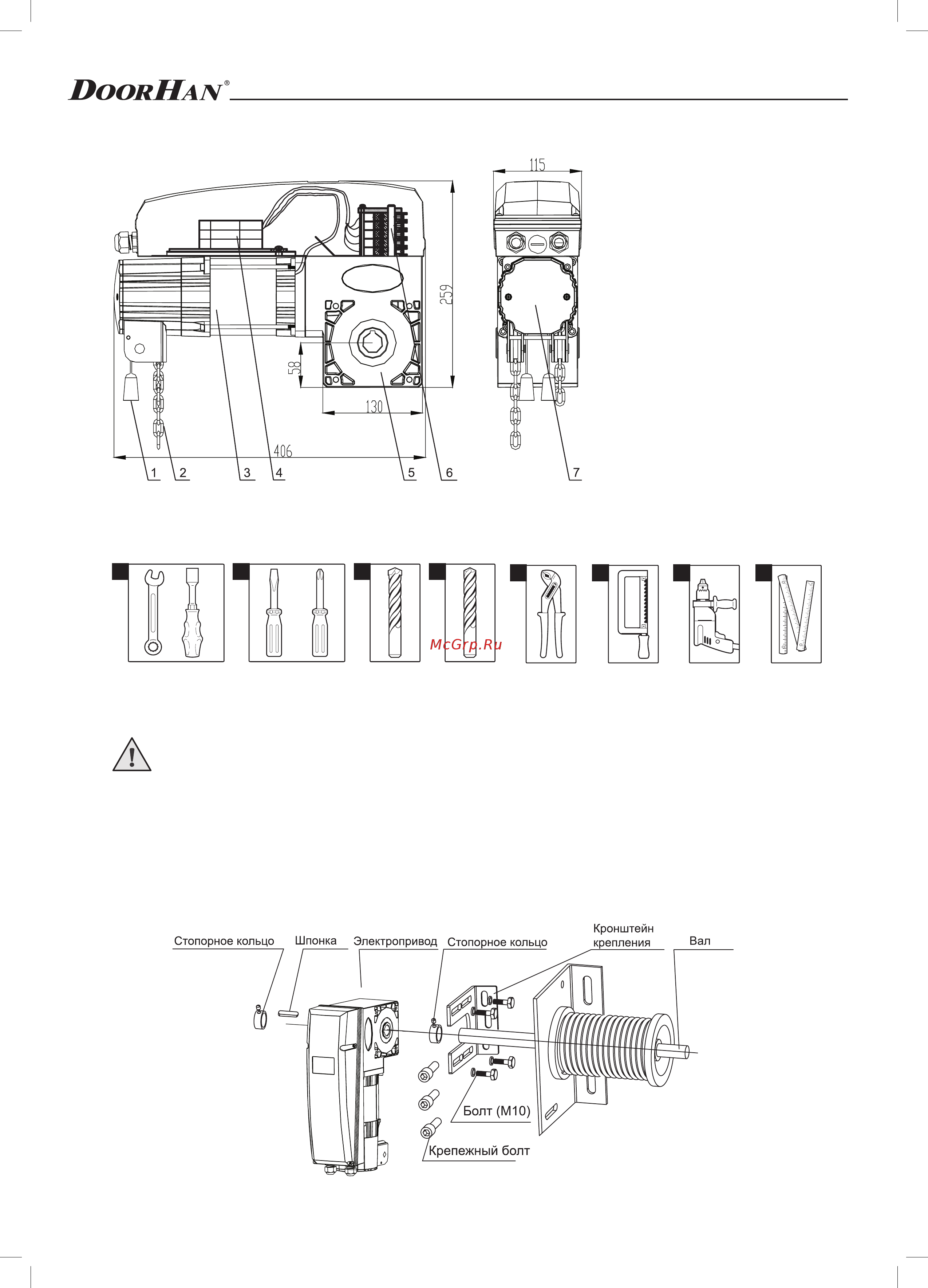

3. УСТРОЙСТВО ПРИВОДА

1. Шнур расцепителя

2. Ручная цепь

3. Двигатель

4. Блок управления

5. Корпус редуктора

6. Концевые выключатели

7. Узел ручного привода

4. УСТАНОВКА ПРИВОДА

1 2 3 4

5 6 7 8

1. Набор гаечных ключей

2. Набор шлицевых и крестовых

отверток

3. Набор сверл по металлу

4. Набор сверл по бетону

5. Плоскогубцы

6. Ножовка по металлу

7. Электродрель

8. Рулетка (метр складной)

4.1. Инструменты

ВНИМАНИЕ! Перед установкой убедитесь в том, что ворота находятся в рабочем состоянии и механизм балансировки уравновеши-

вает полотно ворот.

Необходимо устанавливать привод в соответствии с приведенными далее инструкциями (раздел 4.2 или 4.3).

4.2. Установка на вал

• С помощью винтов установите на стене монтажный кронштейн. Монтажный кронштейн можно установить слева или справа

от привода.

• Установите первое стопорное кольцо на вал ворот.

• Установите привод на вал ворот (убедитесь в правильном положении шпонки) и прикрутите к монтажному основанию.

• Установите второе стопорное кольцо на вал ворот и протолкните вплотную к приводу.

• Установите первое стопорное кольцо вплотную к приводу и зафиксируйте оба стопорных кольца.
