НАСТРОЙКА КРАЙНИХ ПОЛОЖЕНИЙ

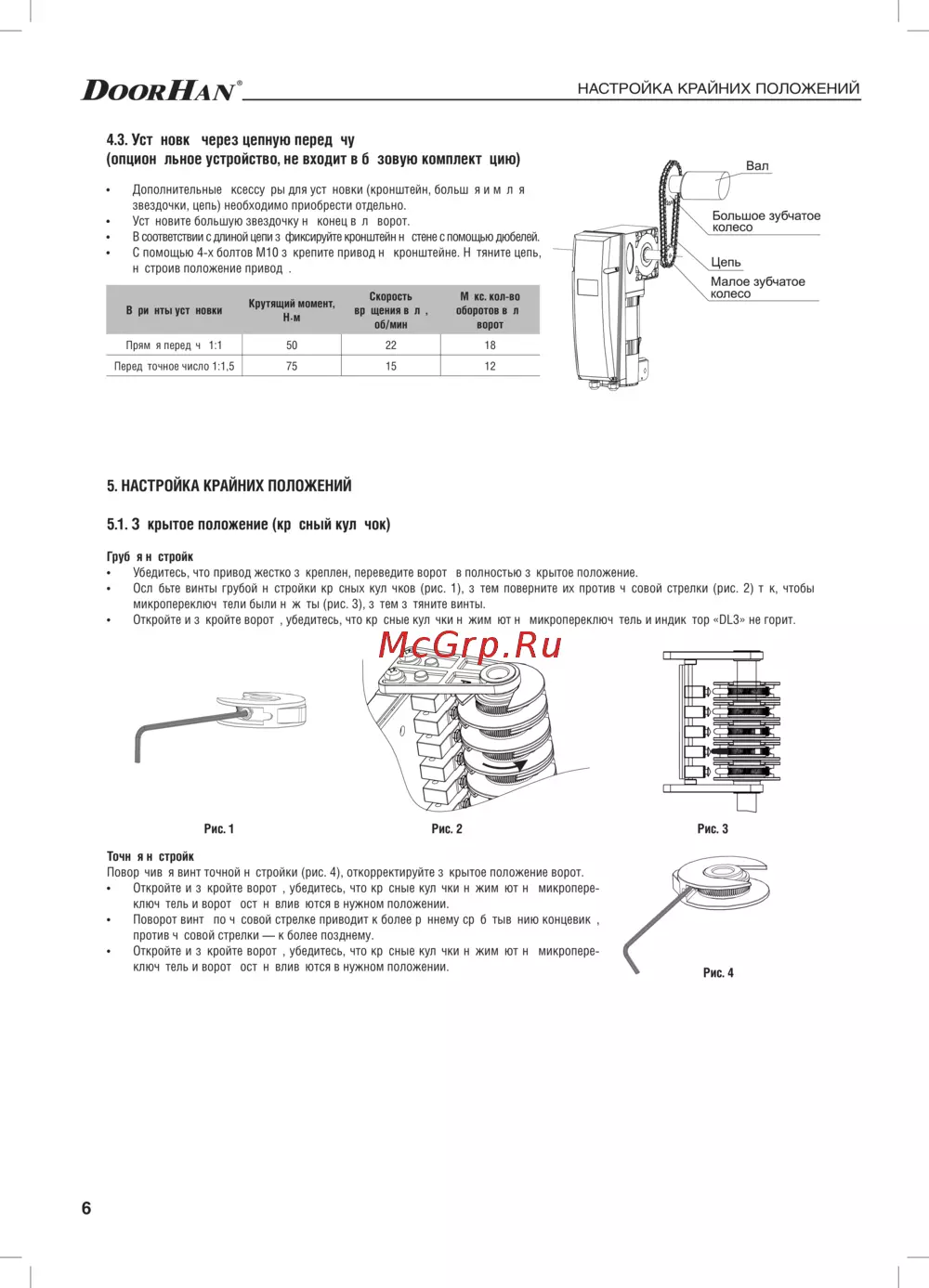

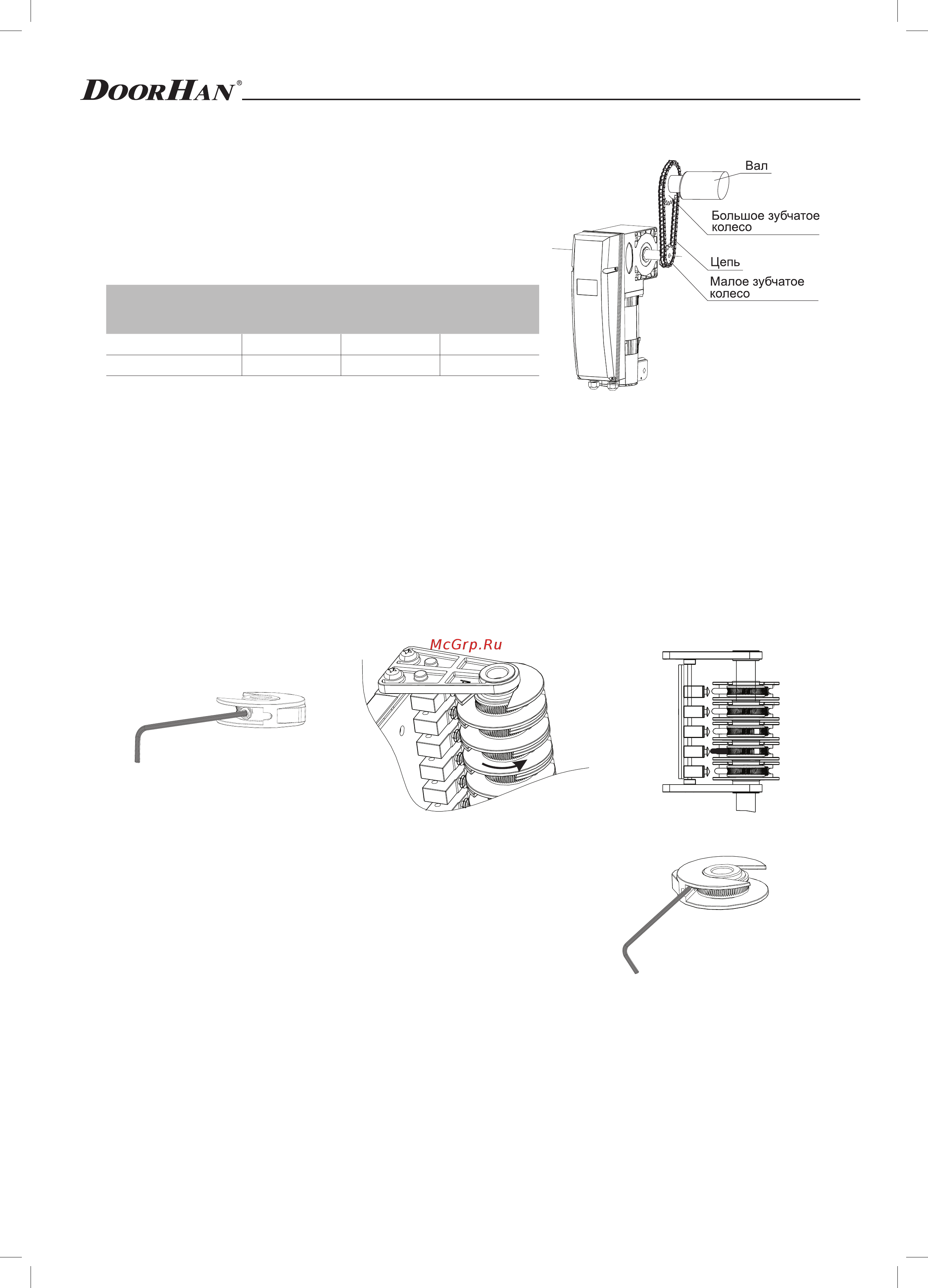

4.3. Установка через цепную передачу

(опциональное устройство, не входит в базовую комплектацию)

• Дополнительные аксессуары для установки (кронштейн, большая и малая

звездочки, цепь) необходимо приобрести отдельно.

• Установите большую звездочку на конец вала ворот.

• В соответствии с длиной цепи зафиксируйте кронштейн на стене с помощью дюбелей.

• С помощью 4-х болтов М10 закрепите привод на кронштейне. Натяните цепь,

настроив положение привода.

Варианты установки

Крутящий момент,

Н·м

Скорость

вращения вала,

об/мин

Макс. кол-во

оборотов вала

ворот

Прямая передача 1:1 50 22 18

Передаточное число 1:1,5 75 15 12

Точная настройка

Поворачивая винт точной настройки (рис. 4), откорректируйте закрытое положение ворот.

• Откройте и закройте ворота, убедитесь, что красные кулачки нажимают на микропере-

ключатель и ворота останавливаются в нужном положении.

• Поворот винта по часовой стрелке приводит к более раннему срабатыванию концевика,

против часовой стрелки — к более позднему.

• Откройте и закройте ворота, убедитесь, что красные кулачки нажимают на микропере-

ключатель и ворота останавливаются в нужном положении.

5. НАСТРОЙКА КРАЙНИХ ПОЛОЖЕНИЙ

5.1. Закрытое положение (красный кулачок)

Грубая настройка

• Убедитесь, что привод жестко закреплен, переведите ворота в полностью закрытое положение.

• Ослабьте винты грубой настройки красных кулачков (рис. 1), затем поверните их против часовой стрелки (рис. 2) так, чтобы

микропереключатели были нажаты (рис. 3), затем затяните винты.

• Откройте и закройте ворота, убедитесь, что красные кулачки нажимают на микропереключатель и индикатор «DL3» не горит.

Рис. 1

Рис. 4

Рис. 2 Рис. 3
