ПРОГРАММИРОВАНИЕ ПРИВОДА

Точная настройка

• Поворачивая винт точной настройки (рис. 8), откорректируйте открытое положение во-

рот.

• Поворот винта по часовой стрелке приводит к более раннему срабатыванию концевика,

против часовой стрелки — к более позднему.

• Закройте и откройте ворота, убедитесь, что зеленые кулачки нажимают на микропере-

ключатель и ворота останавливаются в нужном положении.

Точная настройка

• Поворачивая винт точной настройки (рис. 12), откорректируйте открытое положение ворот.

• Поворот винта по часовой стрелке приводит к более раннему срабатыванию концевика,

против часовой стрелки — к более позднему.

• Закройте и откройте ворота, убедитесь, что желтый кулачёк нажимает на микропереклю-

чатель.

• В открытом положении ворот загорается зеленый сигнал светофора, в закрытом — крас-

ный.

ВНИМАНИЕ!

• Когда отрегулированы конечные положения, убедитесь в работоспособности концевых выключателей: при нажатии

кулачка соответствующий индикатор на блоке управления должен погаснуть.

• Если индикатор не гаснет, повторите регулировку.

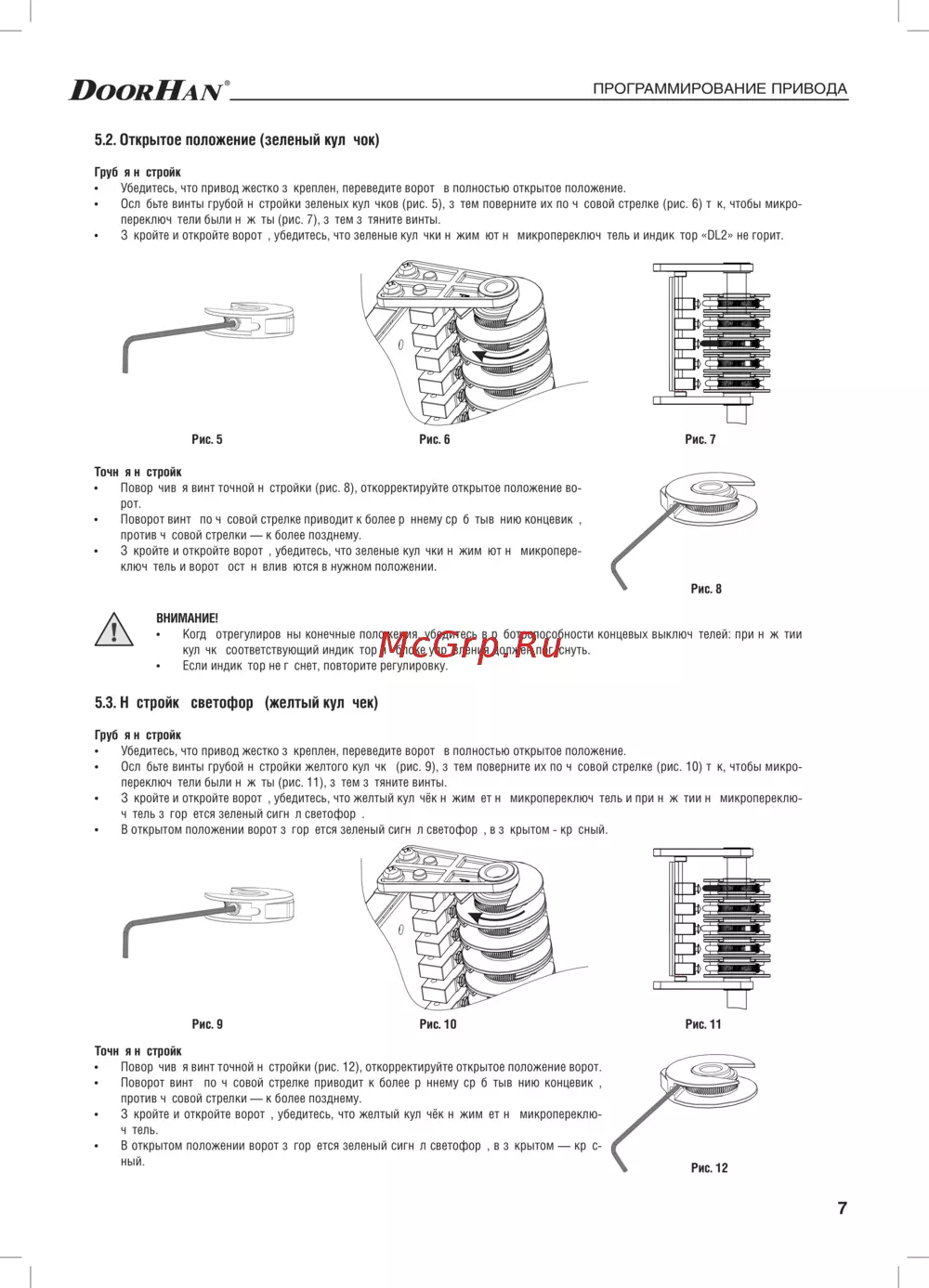

5.2. Открытое положение (зеленый кулачок)

Грубая настройка

• Убедитесь, что привод жестко закреплен, переведите ворота в полностью открытое положение.

• Ослабьте винты грубой настройки зеленых кулачков (рис. 5), затем поверните их по часовой стрелке (рис. 6) так, чтобы микро-

переключатели были нажаты (рис. 7), затем затяните винты.

• Закройте и откройте ворота, убедитесь, что зеленые кулачки нажимают на микропереключатель и индикатор «DL2» не горит.

5.3. Настройка светофора (желтый кулачек)

Грубая настройка

• Убедитесь, что привод жестко закреплен, переведите ворота в полностью открытое положение.

• Ослабьте винты грубой настройки желтого кулачка (рис. 9), затем поверните их по часовой стрелке (рис. 10) так, чтобы микро-

переключатели были нажаты (рис. 11), затем затяните винты.

• Закройте и откройте ворота, убедитесь, что желтый кулачёк нажимает на микропереключатель и при нажатии на микропереклю-

чатель загорается зеленый сигнал светофора.

• В открытом положении ворот загорается зеленый сигнал светофора, в закрытом - красный.

Рис. 5

Рис. 9

Рис. 8

Рис. 12

Рис. 6

Рис. 10

Рис. 7

Рис. 11
