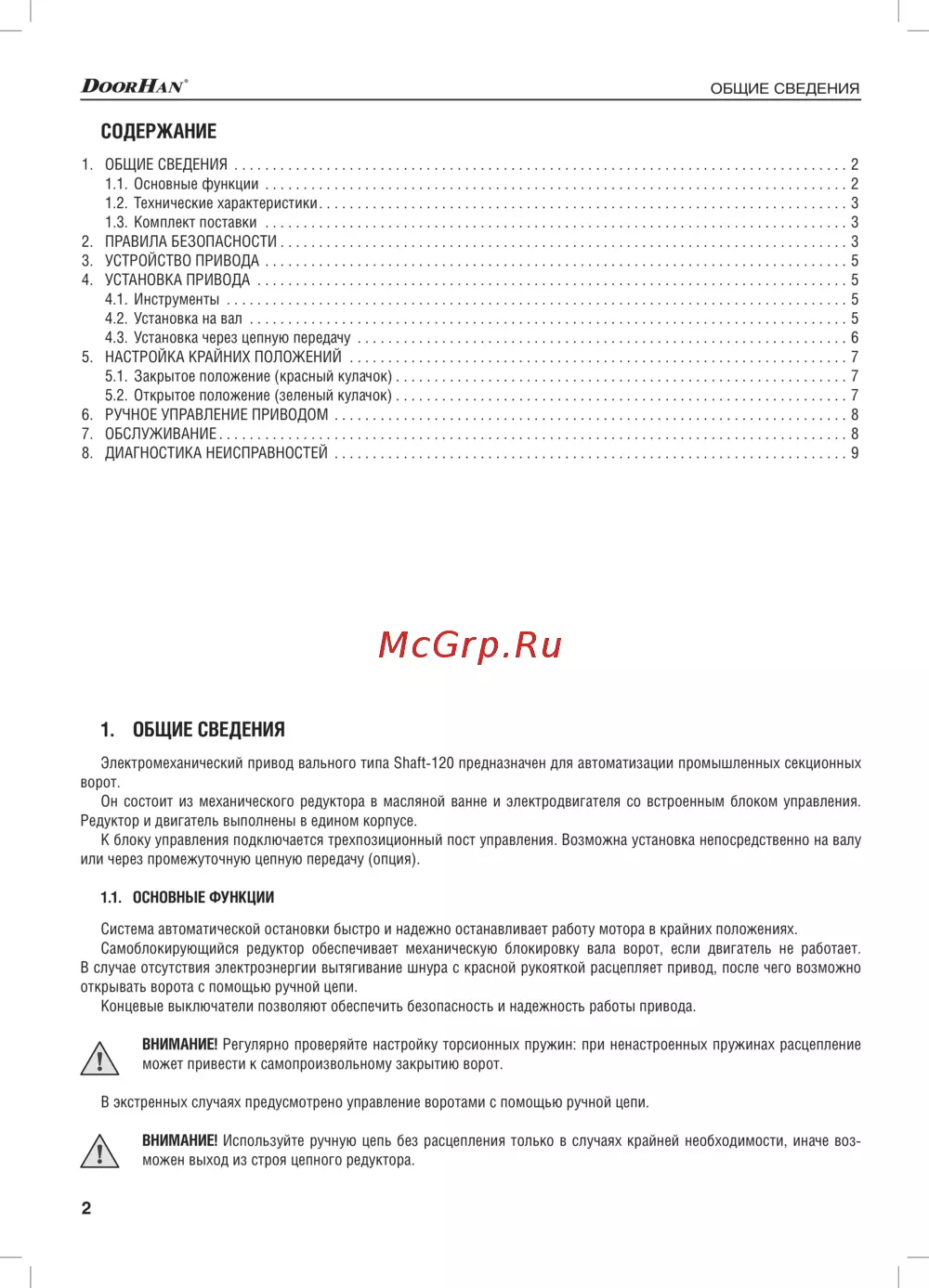

![DoorHan Shaft-120 [2/12] Общие сведения](/views2/1269777/page2/bg2.png)
2
ОБЩИЕ СВЕДЕНИЯ
1. ОБЩИЕ СВЕДЕНИЯ
Электромеханический привод вального типа Shaft-120 предназначен для автоматизации промышленных секционных
ворот.
Он состоит из механического редуктора в масляной ванне и электродвигателя со встроенным блоком управления.
Редуктор и двигатель выполнены в едином корпусе.
К блоку управления подключается трехпозиционный пост управления. Возможна установка непосредственно на валу
или через промежуточную цепную передачу (опция).
1.1. ОСНОВНЫЕ ФУНКЦИИ
Система автоматической остановки быстро и надежно останавливает работу мотора в крайних положениях.
Самоблокирующийся редуктор обеспечивает механическую блокировку вала ворот, если двигатель не работает.
В случае отсутствия электроэнергии вытягивание шнура с красной рукояткой расцепляет привод, после чего возможно
открывать ворота с помощью ручной цепи.
Концевые выключатели позволяют обеспечить безопасность и надежность работы привода.
ВНИМАНИЕ! Регулярно проверяйте настройку торсионных пружин: при ненастроенных пружинах расцепление
может привести к самопроизвольному закрытию ворот.
В экстренных случаях предусмотрено управление воротами с помощью ручной цепи.
ВНИМАНИЕ! Используйте ручную цепь без расцепления только в случаях крайней необходимости, иначе воз-
можен выход из строя цепного редуктора.
СОДЕРЖАНИЕ
1. ОБЩИЕ СВЕДЕНИЯ ................................................................................2
1.1. Основные функции ............................................................................2
1.2. Технические характеристики .....................................................................3
1.3. Комплект поставки ............................................................................3
2. ПРАВИЛА БЕЗОПАСНОСТИ ..........................................................................3
3. УСТРОЙСТВО ПРИВОДА ............................................................................5
4. УСТАНОВКА ПРИВОДА .............................................................................5
4.1. Инструменты .................................................................................5
4.2. Установка на вал ..............................................................................5
4.3. Установка через цепную передачу ................................................................6
5. НАСТРОЙКА КРАЙНИХ ПОЛОЖЕНИЙ .................................................................7
5.1. Закрытое положение (красный кулачок) ...........................................................7
5.2. Открытое положение (зеленый кулачок) ...........................................................7
6. РУЧНОЕ УПРАВЛЕНИЕ ПРИВОДОМ ...................................................................8
7. ОБСЛУЖИВАНИЕ ..................................................................................8
8. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ...................................................................9
