4

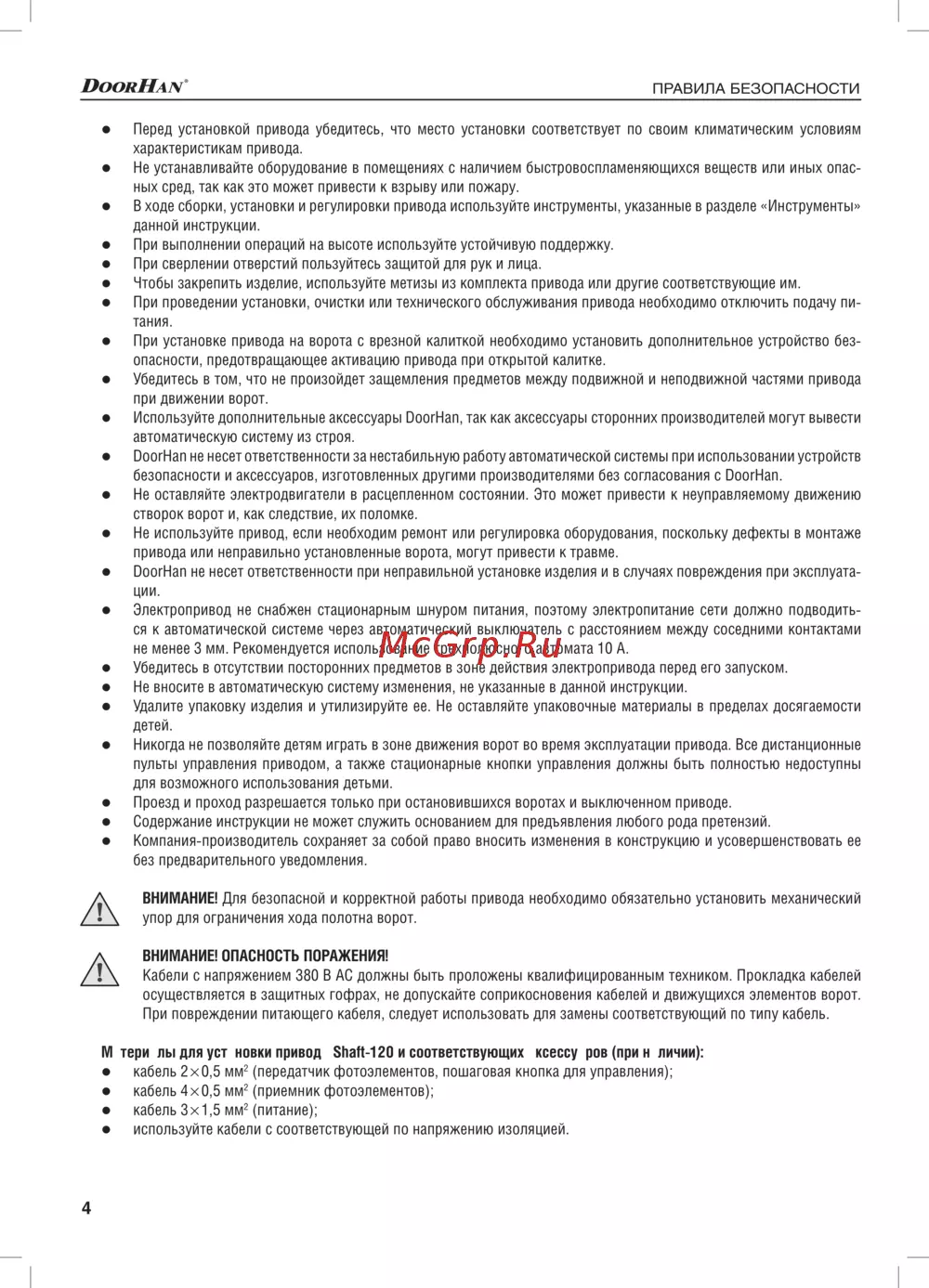

ПРАВИЛА БЕЗОПАСНОСТИ
Перед установкой привода убедитесь, что место установки соответствует по своим климатическим условиям
характеристикам привода.
Не устанавливайте оборудование в помещениях с наличием быстровоспламеняющихся веществ или иных опас-
ных сред, так как это может привести к взрыву или пожару.
В ходе сборки, установки и регулировки привода используйте инструменты, указанные в разделе «Инструменты»
данной инструкции.
При выполнении операций на высоте используйте устойчивую поддержку.
При сверлении отверстий пользуйтесь защитой для рук и лица.
Чтобы закрепить изделие, используйте метизы из комплекта привода или другие соответствующие им.
При проведении установки, очистки или технического обслуживания привода необходимо отключить подачу пи-
тания.
При установке привода на ворота с врезной калиткой необходимо установить дополнительное устройство без-
опасности, предотвращающее активацию привода при открытой калитке.
Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода
при движении ворот.
Используйте дополнительные аксессуары DoorHan, так как аксессуары сторонних производителей могут вывести
автоматическую систему из строя.
DoorHan не несет ответственности за нестабильную работу автоматической системы при использовании устройств
безопасности и аксессуаров, изготовленных другими производителями без согласования с DoorHan.
Не оставляйте электродвигатели в расцепленном состоянии. Это может привести к неуправляемому движению
створок ворот и, как следствие, их поломке.
Не используйте привод, если необходим ремонт или регулировка оборудования, поскольку дефекты в монтаже
привода или неправильно установленные ворота, могут привести к травме.
DoorHan не несет ответственности при неправильной установке изделия и в случаях повреждения при эксплуата-
ции.
Электропривод не снабжен стационарным шнуром питания, поэтому электропитание сети должно подводить-
ся к автоматической системе через автоматический выключатель с расстоянием между соседними контактами
не менее 3 мм. Рекомендуется использование трехполюсного автомата 10 А.
Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
Не вносите в автоматическую систему изменения, не указанные в данной инструкции.
Удалите упаковку изделия и утилизируйте ее. Не оставляйте упаковочные материалы в пределах досягаемости
детей.
Никогда не позволяйте детям играть в зоне движения ворот во время эксплуатации привода. Все дистанционные
пульты управления приводом, а также стационарные кнопки управления должны быть полностью недоступны
для возможного использования детьми.
Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
Содержание инструкции не может служить основанием для предъявления любого рода претензий.
Компания-производитель сохраняет за собой право вносить изменения в конструкцию и усовершенствовать ее
без предварительного уведомления.
ВНИМАНИЕ! Для безопасной и корректной работы привода необходимо обязательно установить механический
упор для ограничения хода полотна ворот.
ВНИМАНИЕ! ОПАСНОСТЬ ПОРАЖЕНИЯ!
Кабели с напряжением 380 В АС должны быть проложены квалифицированным техником. Прокладка кабелей
осуществляется в защитных гофрах, не допускайте соприкосновения кабелей и движущихся элементов ворот.
При повреждении питающего кабеля, следует использовать для замены соответствующий по типу кабель.
Материалы для установки привода Shaft-120 и соответствующих аксессуаров (при наличии):
кабель 2 × 0,5 мм
2
(передатчик фотоэлементов, пошаговая кнопка для управления);
кабель 4 × 0,5 мм
2
(приемник фотоэлементов);
кабель 3 × 1,5 мм
2
(питание);
используйте кабели с соответствующей по напряжению изоляцией.
