DoorHan SW-3000 [5/14] Устройствопривода
![DoorHan SW-3000 [5/14] Устройствопривода](/views2/1269783/page5/bg5.png)
5

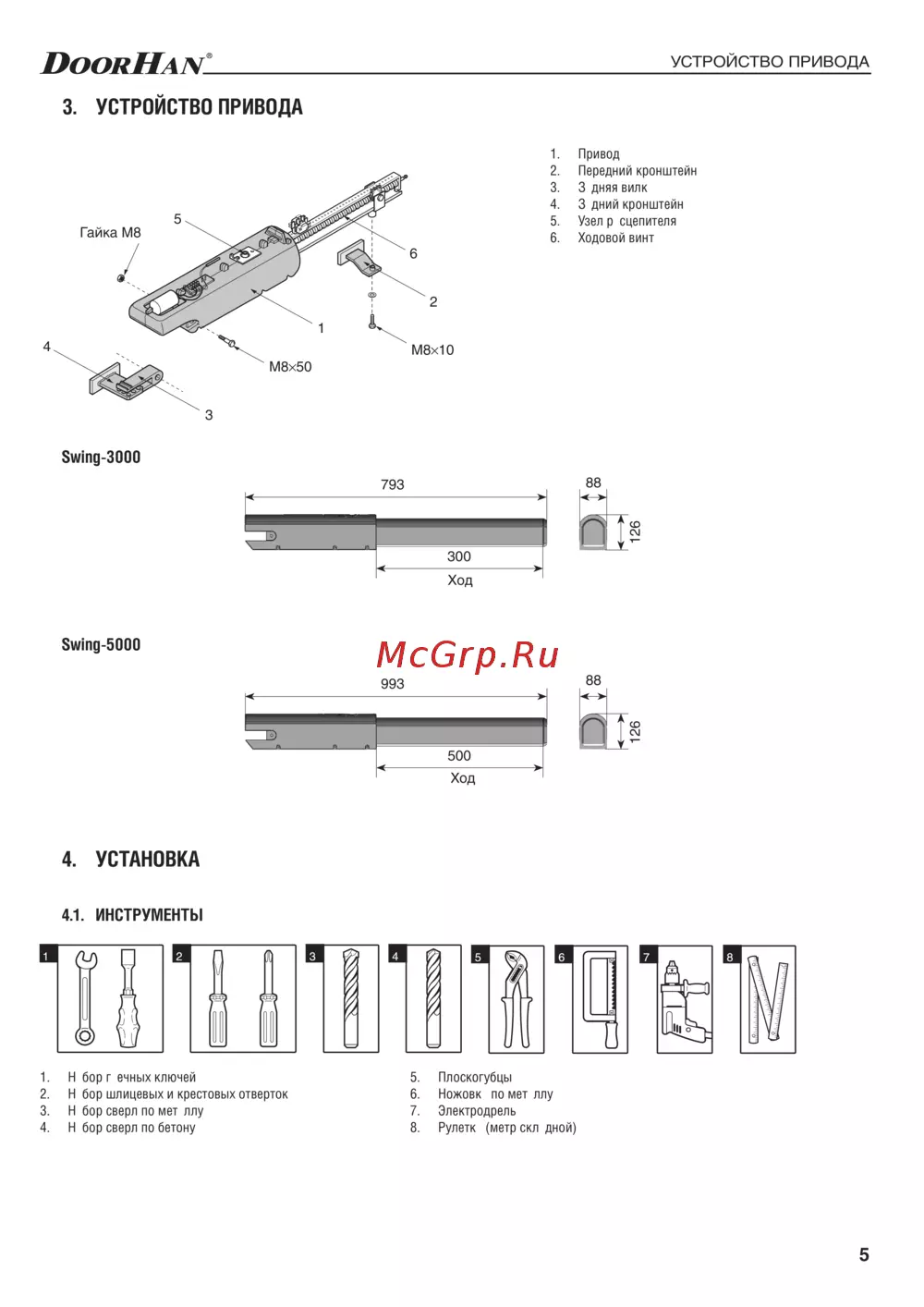

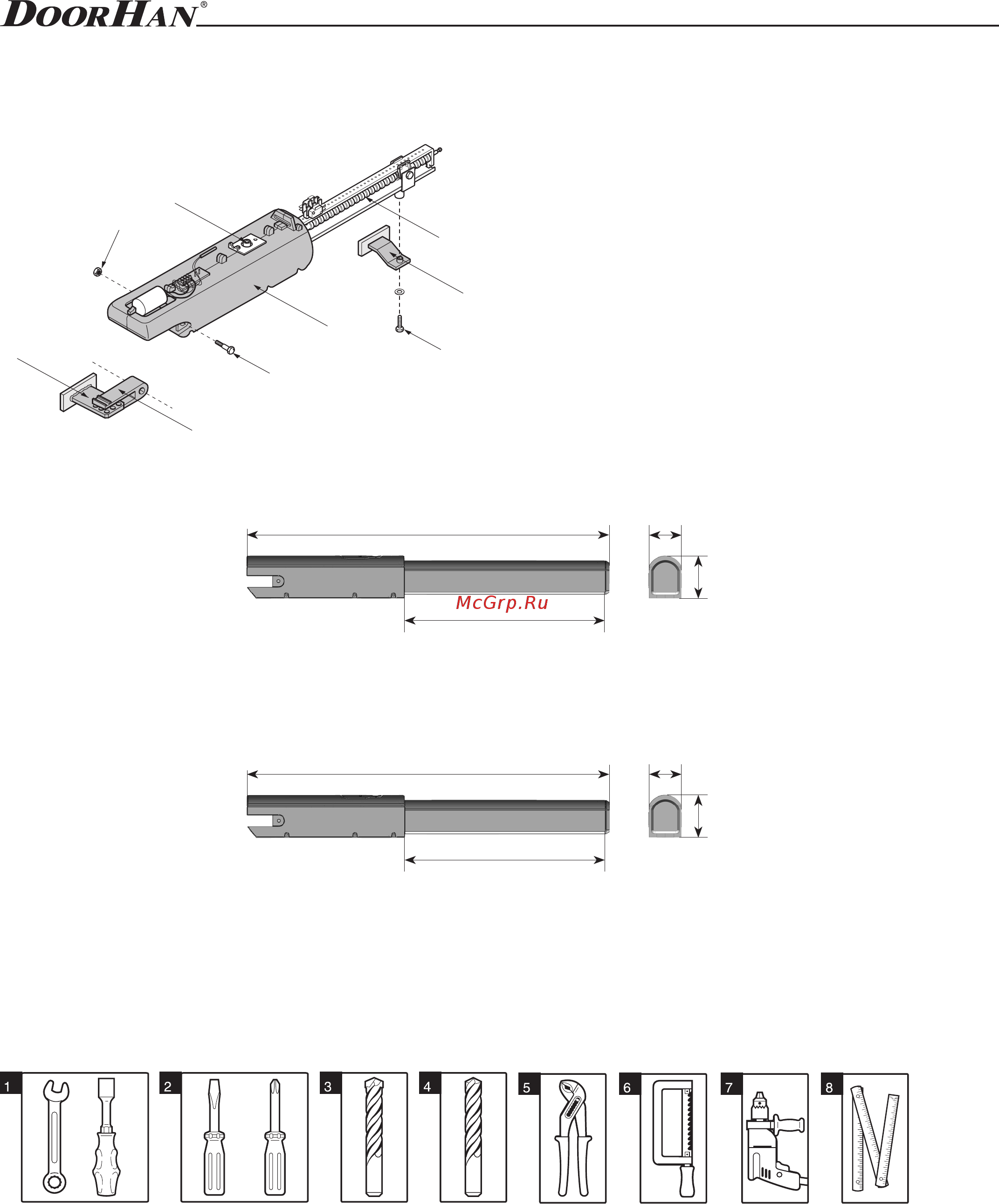

УСТРОЙСТВО ПРИВОДА
3. УСтРОйСтвО ПРИвОДА
1. Привод
2. Передний кронштейн
3. Задняя вилка
4. Задний кронштейн
5. Узел расцепителя
6. Ходовой винт
793
300
Ход
993
500
Ход
Swing-3000
Swing-5000
88
126
88
126
4. УСтАНОвКА
4.1. ИНСтРУМЕНты
1. Набор гаечных ключей
2. Набор шлицевых и крестовых отверток
3. Набор сверл по металлу
4. Набор сверл по бетону
5. Плоскогубцы
6. Ножовка по металлу
7. Электродрель
8. Рулетка (метр складной)
1
3
4
M8×50
M8×10
5
6
2
Гайка М8
