8
Электрические Подключения

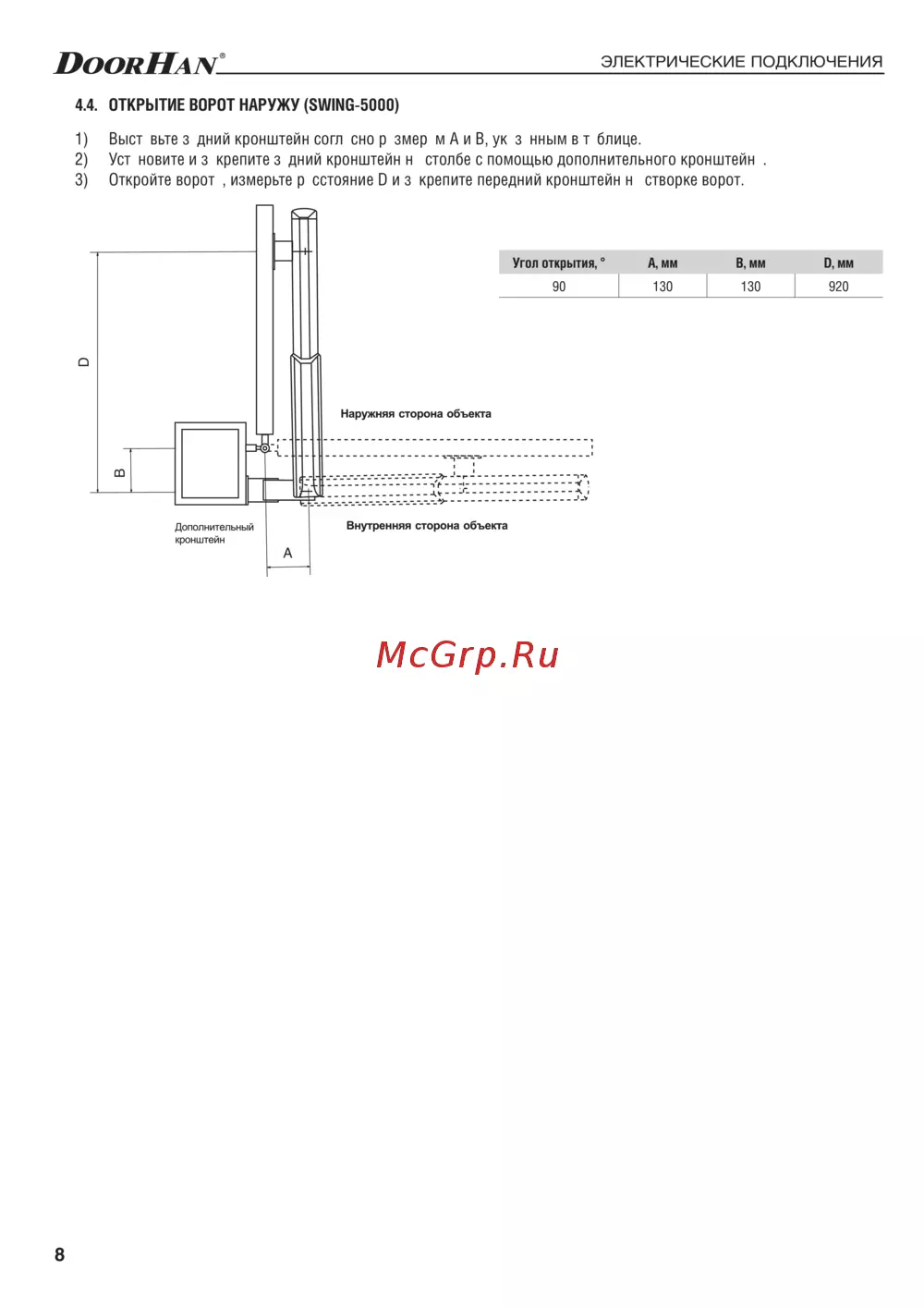

4.4. ОТКРЫТИЕ ВОРОТ НАРУЖУ (SWING-5000)
1) Выставьте задний кронштейн согласно размерам A и B, указанным в таблице.
2) Установите и закрепите задний кронштейн на столбе с помощью дополнительного кронштейна.
3) Откройте ворота, измерьте расстояние D и закрепите передний кронштейн на створке ворот.
Угол открытия, ° A, мм B, мм D, мм
90 130 130 920
D
B
A
