УСТАНОВКА
6
*A
3
5
0
*A
350
450
400
Открытие наружу
100 ≤ А ≥ 300 (мм).

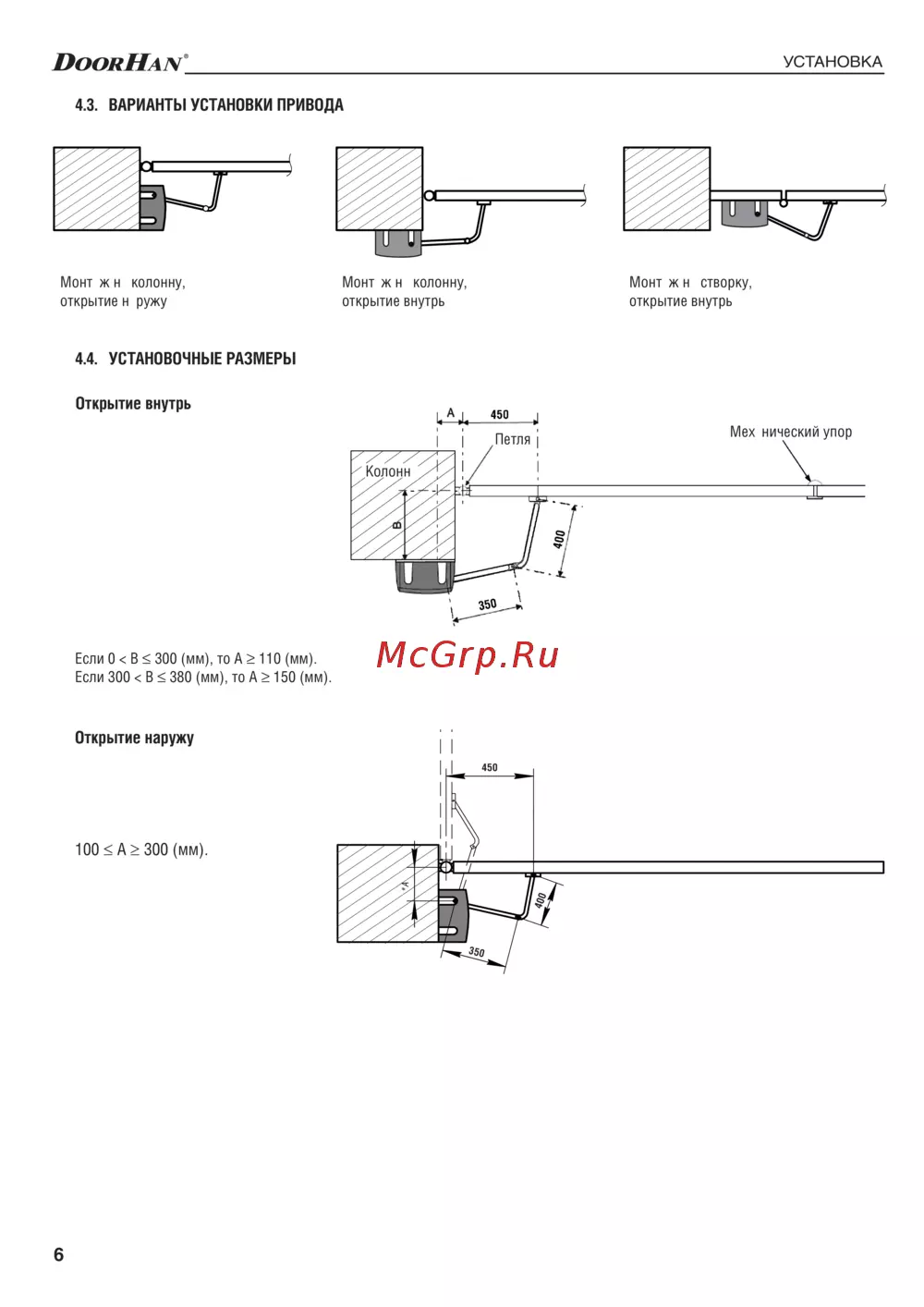

4.3. ВАРИАНТЫ УСТАНОВКИ ПРИВОДА
4.4. УСТАНОВОЧНЫЕ РАЗМЕРЫ
Открытие внутрь
Монтаж на колонну,
открытие наружу
Монтаж на колонну,
открытие внутрь
Монтаж на створку,
открытие внутрь
Если 0 < В ≤ 300 (мм), то А ≥ 110 (мм).
Если 300 < В ≤ 380 (мм), то А ≥ 150 (мм).
Механический упор
Колонна
Петля
