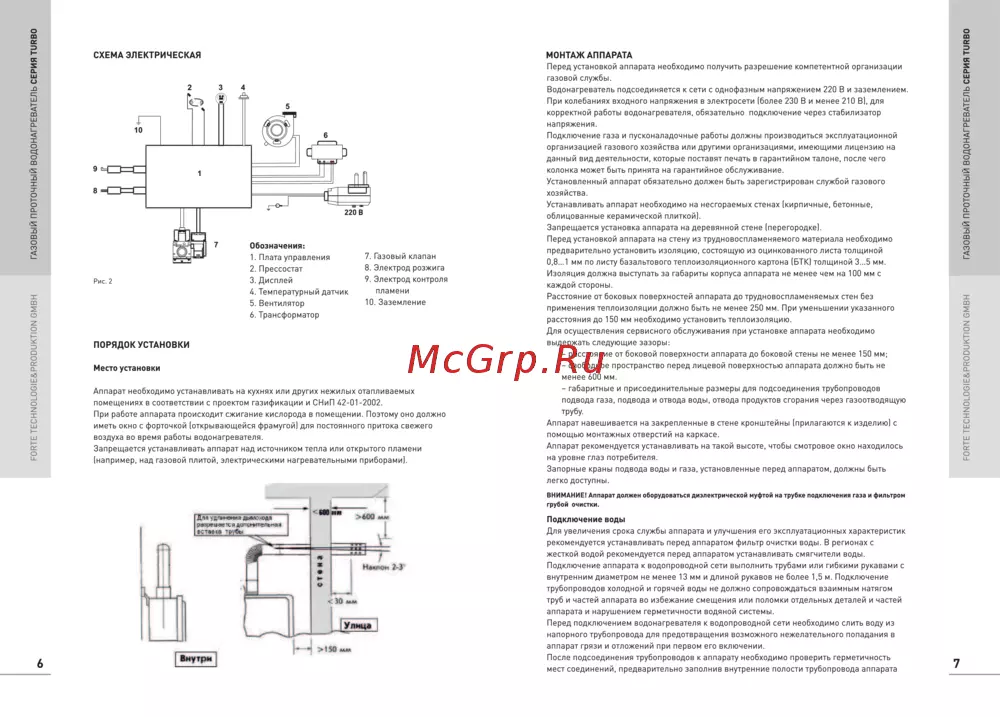

FORTE TECHNOLOGIE PRODUKTION GMBH ГАЗОВЫЙ ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ СЕРИЯ TURBO FORTE TECHNOLOGIE PRODUKTION GMBH ГАЗОВЫЙ ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ СЕРИЯ TURBO СХЕМА ЭЛЕКТРИЧЕСКАЯ МОНТАЖ АППАРАТА Перед установкой аппарата необходимо получить разрешение компетентной организации газовой службы Водонагреватель подсоединяется к сети с однофазным напряжением 220 В и заземлением При колебаниях входного напряжения в электросети более 230 В и менее 210 В для корректной работы водонагревателя обязательно подключение через стабилизатор напряжения Подключение газа и пусконаладочные работы должны производиться эксплуатационной организацией газового хозяйства или другими организациями имеющими лицензию на данный вид деятельности которые поставят печать в гарантийном талоне после чего колонка может быть принята на гарантийное обслуживание Установленный аппарат обязательно должен быть зарегистрирован службой газового хозяйства Устанавливать аппарат необходимо на несгораемых стенах кирпичные бетонные облицованные керамической плиткой Запрещается установка аппарата на деревянной стене перегородке Перед установкой аппарата на стену из трудновоспламеняемого материала необходимо предварительно установить изоляцию состоящую из оцинкованного листа толщиной 0 8 1 мм по листу базальтового теплоизоляционного картона ВТК толщиной 3 5 мм Изоляция должна выступать за габариты корпуса аппарата не менее чем на 100 мм с пламени 4 Температурный датчик 5 Вентилятор 10 Заземление 6 Трансформатор каждой стороны Расстояние от боковых поверхностей аппарата до трудновоспламеняемых стен без применения теплоизоляции должно быть не менее 250 мм При уменьшении указанного расстояния до 150 мм необходимо установить теплоизоляцию Для осуществления сервисного обслуживания при установке аппарата необходимо ПОРЯДОК УСТАНОВКИ выдержать следующие зазоры расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм Место установки свободное пространство перед лицевой поверхностью аппарата должно быть не Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых габаритные и присоединительные размеры для подсоединения трубопроводов менее 600 мм помещениях в соответствии с проектом газификации и СНиП 42 01 2002 подвода газа подвода и отвода воды отвода продуктов сгорания через газоотводящую При работе аппарата происходит сжигание кислорода в помещении Поэтому оно должно трубу иметь окно с форточкой открывающейся фрамугой для постоянного притока свежего Аппарат навешивается на закрепленные в стене кронштейны прилагаются к изделию с воздуха во время работы водонагревателя помощью монтажных отверстий на каркасе Запрещается устанавливать аппарат над источником тепла или открытого пламени Аппарат рекомендуется устанавливать на такой высоте чтобы смотровое окно находилось например над газовой плитой электрическими нагревательными приборами на уровне глаз потребителя Запорные краны подвода воды и газа установленные перед аппаратом должны быть легко доступны ВНИМАНИЕ Аппарат должен оборудоваться диэлектрической муфтой на трубке подключения газа и фильтром грубой очистки Подключение воды Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед аппаратом фильтр очистки воды В регионах с жесткой водой рекомендуется перед аппаратом устанавливать смягчители воды Подключение аппарата к водопроводной сети выполнить трубами или гибкими рукавами с внутренним диаметром не менее 13 мм и длиной рукавов не более 1 5 м Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности водяной системы Перед подключением водонагревателя к водопроводной сети необходимо слить воду из напорного трубопровода для предотвращения возможного нежелательного попадания в аппарат грязи и отложений при первом его включении После подсоединения трубопроводов к аппарату необходимо проверить герметичность мест соединений предварительно заполнив внутренние полости трубопровода аппарата 7
