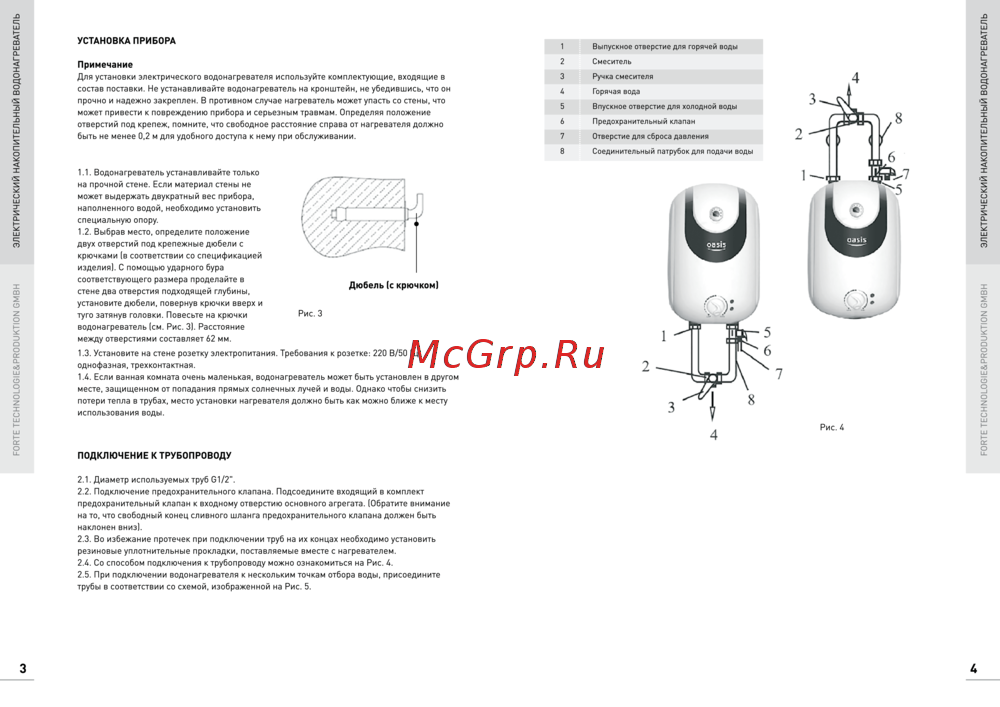

Примечание Для установки электрического водонагревателя используйте комплектующие входящие в состав поставки Не устанавливайте водонагреватель на кронштейн не убедившись что он прочно и надежно закреплен В противном случае нагреватель можетупасть со стены что может привести к повреждению прибора и серьезным травмам Определяя положение отверстий под крепеж помните что свободное расстояние справа от нагревателя должно быть не менее 0 2 м для удобного доступа к нему при обслуживании 1 FORTE TECHNOLOGIE PRODUKTION GMBH ЭЛЕКТРИЧЕСКИЙ НАКОПИТЕЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ FORTE TECHNOLOGIE PRODUKTION GMBH ЭЛЕКТРИЧЕСКИЙ НАКОПИТЕЛЬНЫЙ УСТАНОВКА ПРИБОРА Выпускное отверстие для горячей воды 2 Смеситель 3 Ручка смесителя 4 Горячая вода 5 Впускное отверстие для холодной воды 6 Предохранительный клапан 7 Отверстие для сброса давления 8 Соединительный патрубок для подачи воды 1 1 Водонагреватель устанавливайте только на прочной стене Если материал стены не может выдержать двукратный вес прибора наполненного водой необходимо установить специальную опору 1 2 Выбрав место определите положение двух отверстий под крепежные дюбели с крючками в соответствии со спецификацией изделия С помощью ударного бура соответствующего размера проделайте в стене два отверстия подходящей глубины установите дюбели повернув крючки вверх и туго затянув головки Повесьте на крючки водонагреватель см Рис 3 Расстояние между отверстиями составляет 62 мм 1 3 Установите на стене розетку электропитания Требования к розетке 220 В 50 Гц однофазная трехконтактная 1 4 Если ванная комната очень маленькая водонагреватель может быть установлен в другом месте защищенном от попадания прямых солнечных лучей и воды Однако чтобы снизить потери тепла в трубах место установки нагревателя должно быть как можно ближе к месту использования воды 4 Рис 4 ПОДКЛЮЧЕНИЕ К ТРУБОПРОВОДУ 2 1 Диаметр используемых труб 01 2 2 2 Подключение предохранительного клапана Подсоедините входящий в комплект предохранительный клапан к входному отверстию основного агрегата Обратите внимание на то что свободный конец сливного шланга предохранительного клапана должен быть наклонен вниз 2 3 Во избежание протечек при подключении труб на их концах необходимо установить резиновые уплотнительные прокладки поставляемые вместе с нагревателем 2 4 Со способом подключения к трубопроводу можно ознакомиться на Рис 4 2 5 При подключении водонагревателя к нескольким точкам отбора воды присоедините трубы в соответствии со схемой изображенной на Рис 5 3 4

Правильная установка электрического водонагревателя важна для безопасности и эффективности. Узнайте, как выбрать место, установить крепеж и подключить устройство.
