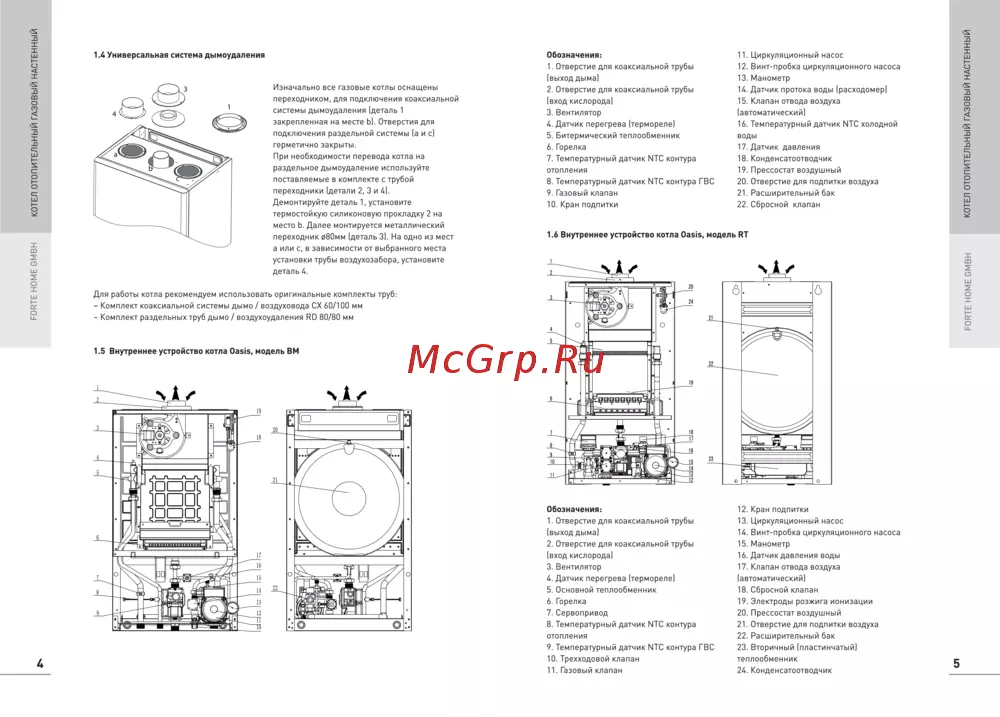

Обозначения 11 Циркуляционный насос 1 Отверстие для коаксиальной трубы 12 Винт пробка циркуляционного насоса выход дыма 13 Манометр Изначально все газовые котлы оснащены переходником для подключения коаксиальной 2 Отверстие для коаксиальной трубы вход кислорода 14 Датчик протока воды расходомер 15 Клапан отвода воздуха системы дымоудаления деталь 1 3 Вентилятор автоматический закрепленная на месте Ь Отверстия для 4 Датчик перегрева термореле 16 Температурный датчик МТС холодной подключения раздельной системы а и с 5 Битермическийтеплообменник воды герметично закрыты При необходимости перевода котла на 6 Горелка 17 Датчик давления раздельное дымоудаление используйте 7 Температурный датчик МТС контура отопления 18 Конденсатоотводчик 19 Прессостат воздушный поставляемые в комплекте с трубой 8 Температурный датчик МТС контура ГВС 20 Отверстие для подпитки воздуха переходники детали 2 3 и 4 9 Газовый клапан 21 Расширительный бак Демонтируйте деталь 1 установите 10 Кран подпитки 22 Сбросной клапан FORTE HOME GMBH КОТЕЛ ОТОПИТЕЛЬНЫЙ ГАЗОВЫЙ НАСТЕННЫЙ FORTE HOME GMBH КОТЕЛ ОТОПИТЕЛЬНЫЙ ГАЗОВЫЙ НАСТЕННЫЙ 1 4 Универсальная система дымоудаления термостойкую силиконовую прокладку 2 на место Ь Далее монтируется металлический переходник 080мм деталь 3 На одно из мест 1 6 Внутреннее устройство котла Oasis модель RT а или с в зависимости от выбранного места установки трубы воздухозабора установите деталь 4 Для работы котла рекомендуем использовать оригинальные комплекты труб Комплект коаксиальной системы дымо воздуховода СХ 60 100 мм Комплект раздельных труб дымо воздухоудаления ВО 80 80 мм 1 5 Внутреннее устройство котла Oasis модель ВМ Обозначения 12 Кран подпитки 1 Отверстие для коаксиальной трубы 13 Циркуляционный насос выход дыма 14 Винт пробка циркуляционного насоса 2 Отверстие для коаксиальной трубы 15 Манометр вход кислорода 16 Датчик давления воды 3 Вентилятор 4 Датчик перегрева термореле 17 Клапан отвода воздуха 5 Основной теплообменник автоматический 18 Сбросной клапан 6 Горелка 19 Электроды розжига ионизации 7 Сервопривод 20 Прессостат воздушный 8 Температурный датчик МТС контура 21 Отверстие для подпитки воздуха отопления 9 Температурный датчик МТС контура ГВС 22 Расширительный бак 10 Трехходовой клапан 23 Вторичный пластинчатый теплообменник 11 Газовый клапан 24 Конденсатоотводчик 5
