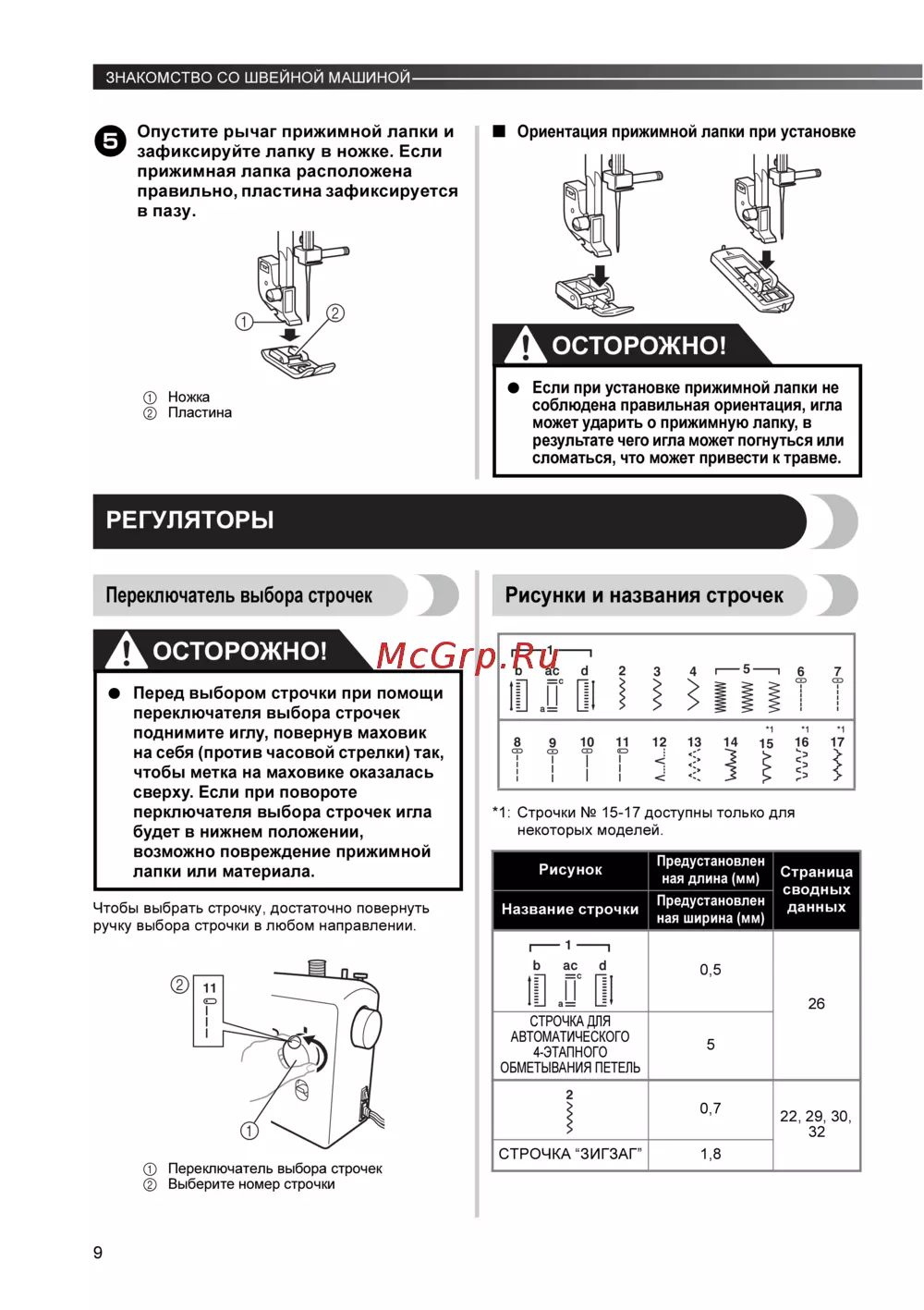

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—————
9
5
Опустите рычаг прижимной лапки и
зафиксируйте лапку в ножке. Если
прижимная лапка расположена
правильно, пластина зафиксируется
в пазу.
1 Ножка
2 Пластина
n
Ориентация прижимной лапки при установке
ОСТОРОЖНО!
РЕГУЛЯТОРЫ
Переключатель выбора строчек
ОСТОРОЖНО!
Чтобы выбрать строчку, достаточно повернуть
ручку выбора строчки в любом направлении.
1 Переключатель выбора строчек
2 Выберите номер строчки
Рисунки и названия строчек
*1: Строчки № 15-17 доступны только для
некоторых моделей.
1
2
l
Если при установке прижимной лапки не
соблюдена правильная ориентация, игла
может ударить о прижимную лапку, в
результате чего игла может погнуться или
сломаться, что может привести к травме.
l
Перед выбором строчки при помощи
переключателя выбора строчек
поднимите иглу, повернув маховик
на себя (против часовой стрелки) так,
чтобы метка на маховике оказалась
сверху. Если при повороте
перключателя выбора строчек игла
будет в нижнем положении,
возможно повреждение прижимной
лапки или материала.
1
2
11
Рисунок
Предустановлен
ная длина (мм)
Страница
сводных
данных
Название строчки
Предустановлен
ная ширина (мм)
0,5
26
СТРОЧКА ДЛЯ
АВТОМАТИЧЕСКОГО
4-ЭТАПНОГО
ОБМЕТЫВАНИЯ ПЕТЕЛЬ
5
0,7
22, 29, 30,
32
СТРОЧКА “ЗИГЗАГ” 1,8
1
2
3
4
5
6 7
8
9
10 11
12
13
14
15
*1
16
*1
17
*1
1
2
