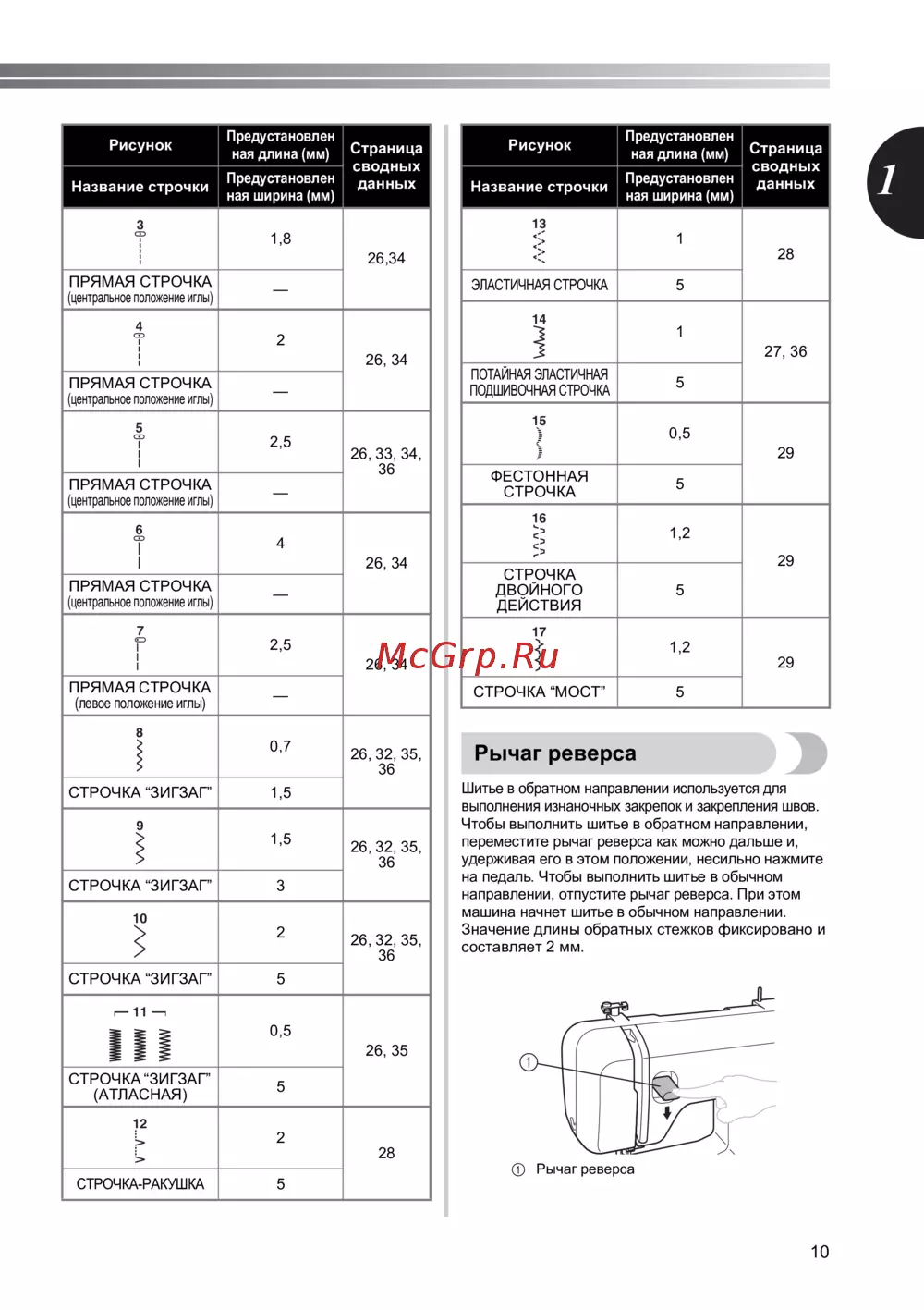

Рычаг реверса
Шитье в обратном направлении используется для
выполнения изнаночных закрепок и закрепления швов.
Чтобы выполнить шитье в обратном направлении,
переместите рычаг реверса как можно дальше и,
удерживая его в этом положении, несильно нажмите
на педаль. Чтобы выполнить шитье в обычном
направлении, отпустите рычаг реверса. При этом
машина начнет шитье в обычном направлении.
Значение длины обратных стежков фиксировано и
составляет 2 мм.
1 Рычаг реверса
1,8
26,34
ПРЯМАЯ СТРОЧКА
(центральное положение иглы)
—
2
26, 34
ПРЯМАЯ СТРОЧКА
(центральное положение иглы)
—
2,5
26, 33, 34,
36
ПРЯМАЯ СТРОЧКА
(центральное положение иглы)
—
4
26, 34
ПРЯМАЯ СТРОЧКА
(центральное положение иглы)
—
2,5
26, 34
ПРЯМАЯ СТРОЧКА
(левое положение иглы)
—
0,7
26, 32, 35,
36
СТРОЧКА “ЗИГЗАГ”1,5
1,5
26, 32, 35,
36
СТРОЧКА “ЗИГЗАГ”3
2
26, 32, 35,
36
СТРОЧКА “ЗИГЗАГ”5
0,5
26, 35
СТРОЧКА “ЗИГЗАГ”
(АТЛАСНАЯ)
5
2
28
СТРОЧКА-РАКУШКА
5
Рисунок
Предустановлен
ная длина (мм)
Страница
сводных
данных
Название строчки
Предустановлен
ная ширина (мм)
3
4
5
6
7
8
9
10
11
12
1
28
ЭЛАСТИЧНАЯ СТРОЧКА
5
1
27, 36
ПОТАЙНАЯ ЭЛАСТИЧНАЯ
ПОДШИВОЧНАЯ СТРОЧКА
5
0,5
29
ФЕСТОННАЯ
СТРОЧКА
5
1,2
29
СТРОЧКА
ДВОЙНОГО
ДЕЙСТВИЯ
5
1,2
29
СТРОЧКА “МОСТ”5
Рисунок
Предустановлен
ная длина (мм)
Страница
сводных
данных
Название строчки
Предустановлен
ная ширина (мм)
13
14
15
16
17
1
