Инструкция по ремонту «Ятаган «Smoke Automat» от 28.03.13г.
6

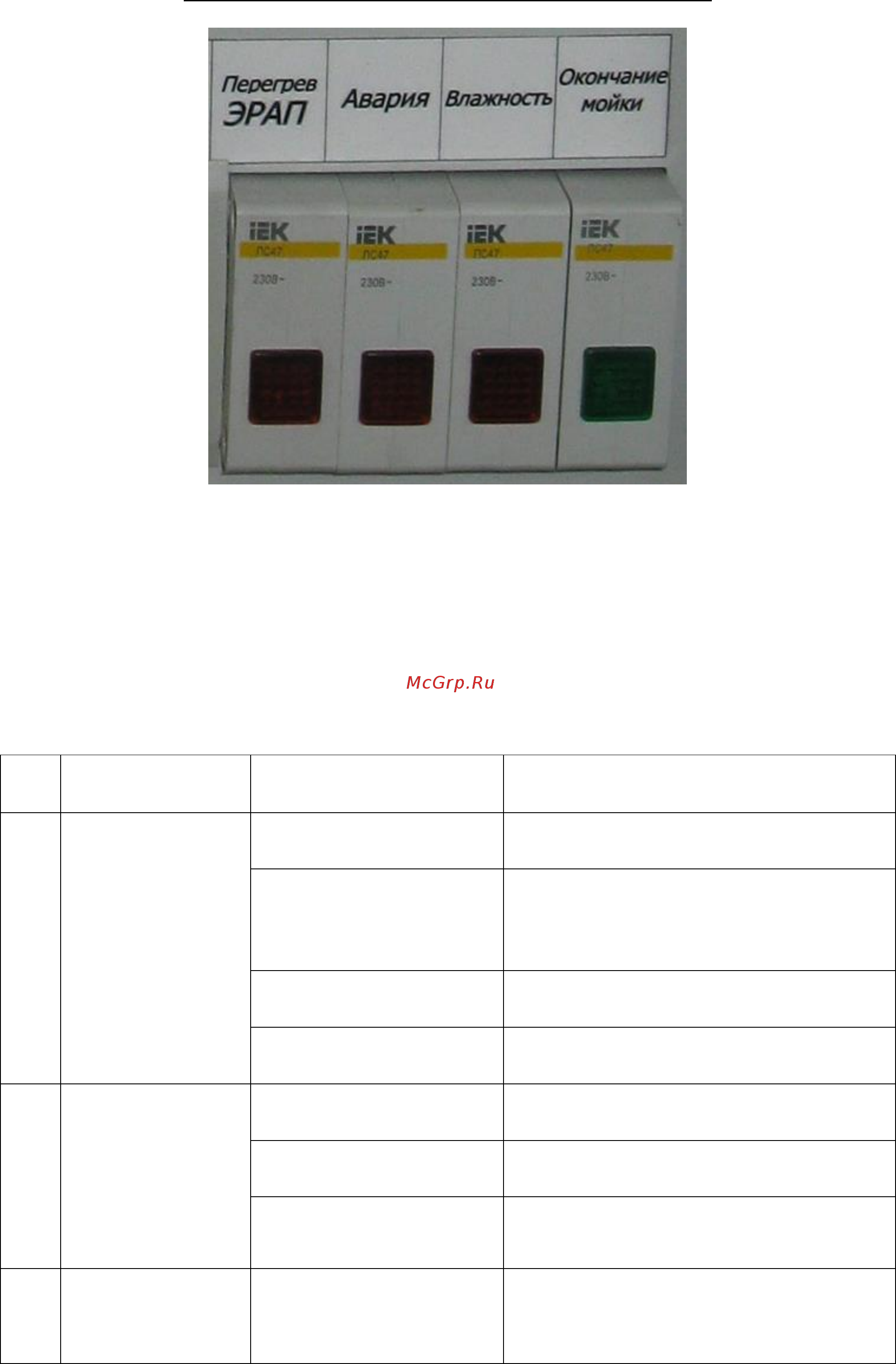

Рис. 5. Сигнальная индикация в щите управления.
IV. Неполадки и способы их устранения
Важное указание: Работы по устранению неисправностей в электронике Дымофильтра должны
производиться специалистом прошедшим обучение. Перед началом таких работ Дымофильтр следует
обязательно отключить от электрической сети с помощью автоматического выключателя силового
щита. При ремонте для доступа к неисправному элементу, требуется демонтаж наружных панелей.
Возникновение неполадок сопровождается индикацией сигнальных ламп в щите управления (Рис. 5).
№
п/п
Сигнал
индикации
Причина
Устранение неполадок
1.
Горит сигнал
«Авария» (Рис. 5)
a. Загрязнены внутренние
элементы Дымофильтра;
• Промыть дымофильтр
b. Нет потока воздуха
• Включить вентилятор вентиляционной
системы (Рис. 3, поз.3);
• Открыть шибер (воздушная заслонка) (Рис.
3, поз.4);
c. Обрыв коронирующего
электрода
• Заменить коронирующий электрод (см.
инструкцию по ремонту)
d. Перегрев внутренних
элементов Дымофильтра
• Открыть кран подачи холодной воды;
• Снизить интенсивность огня в мангале/печи;
2.
Горит сигнал
«Перегрев ЭРАП»
(Рис. 5)
a. Недостаточное
охлаждение воздуха
• Охладить воздух до номинальной
температуры;
b. Неисправность ЭРАП
• Заменить ЭРАП;
c. Неисправность
высоковольтного провода
ЭРАП
• Устранить неисправность либо заменить
высоковольтный провод;
3.
Горит сигнал
«Влажность» (Рис. 5)
a. Недостаточно времени
проводилась сушка
Дымофильтра после
мойки
• Просушить Дымофильтр до полного
высыхания
