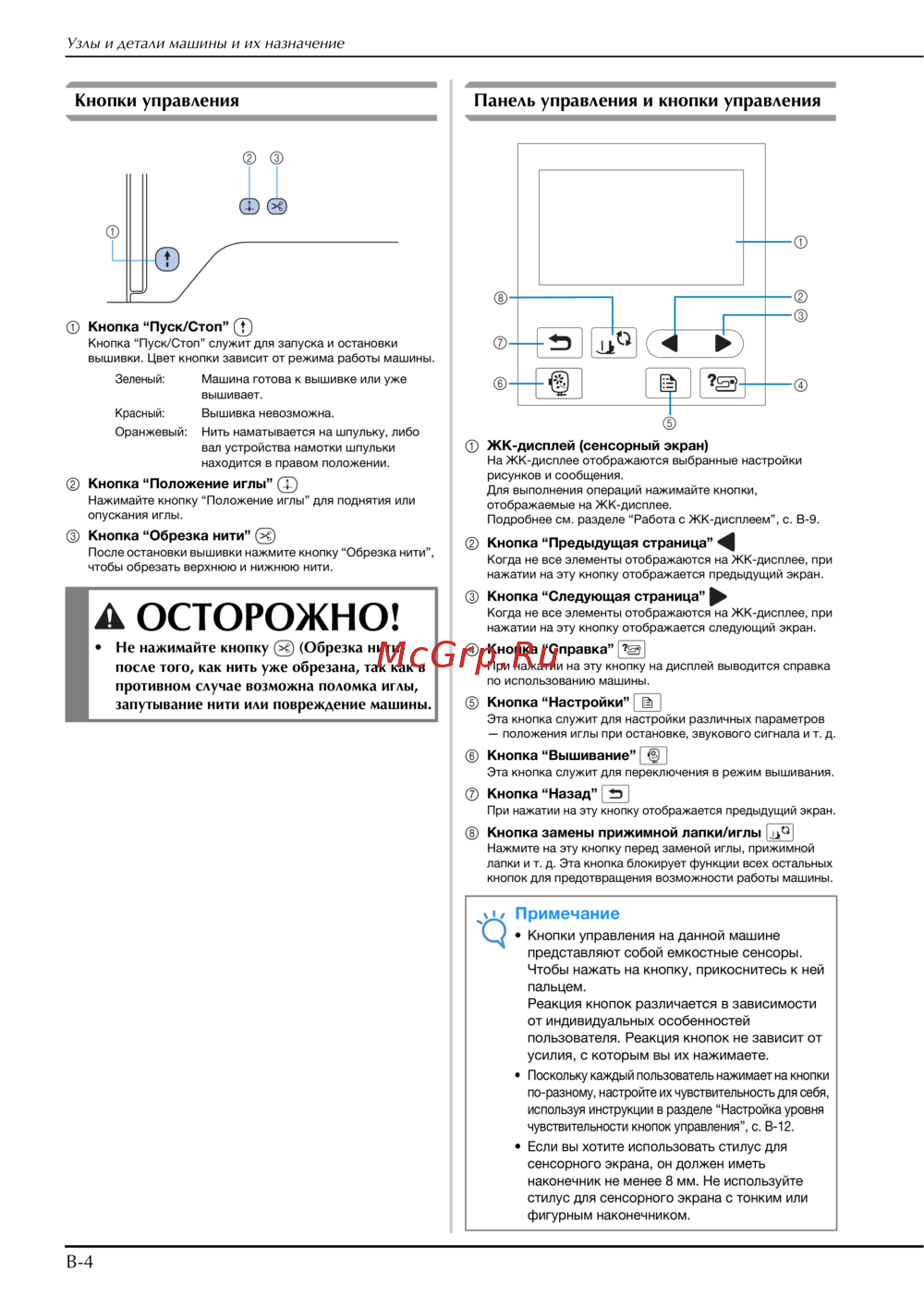

Узлы и детали машины и их назначение
B-4

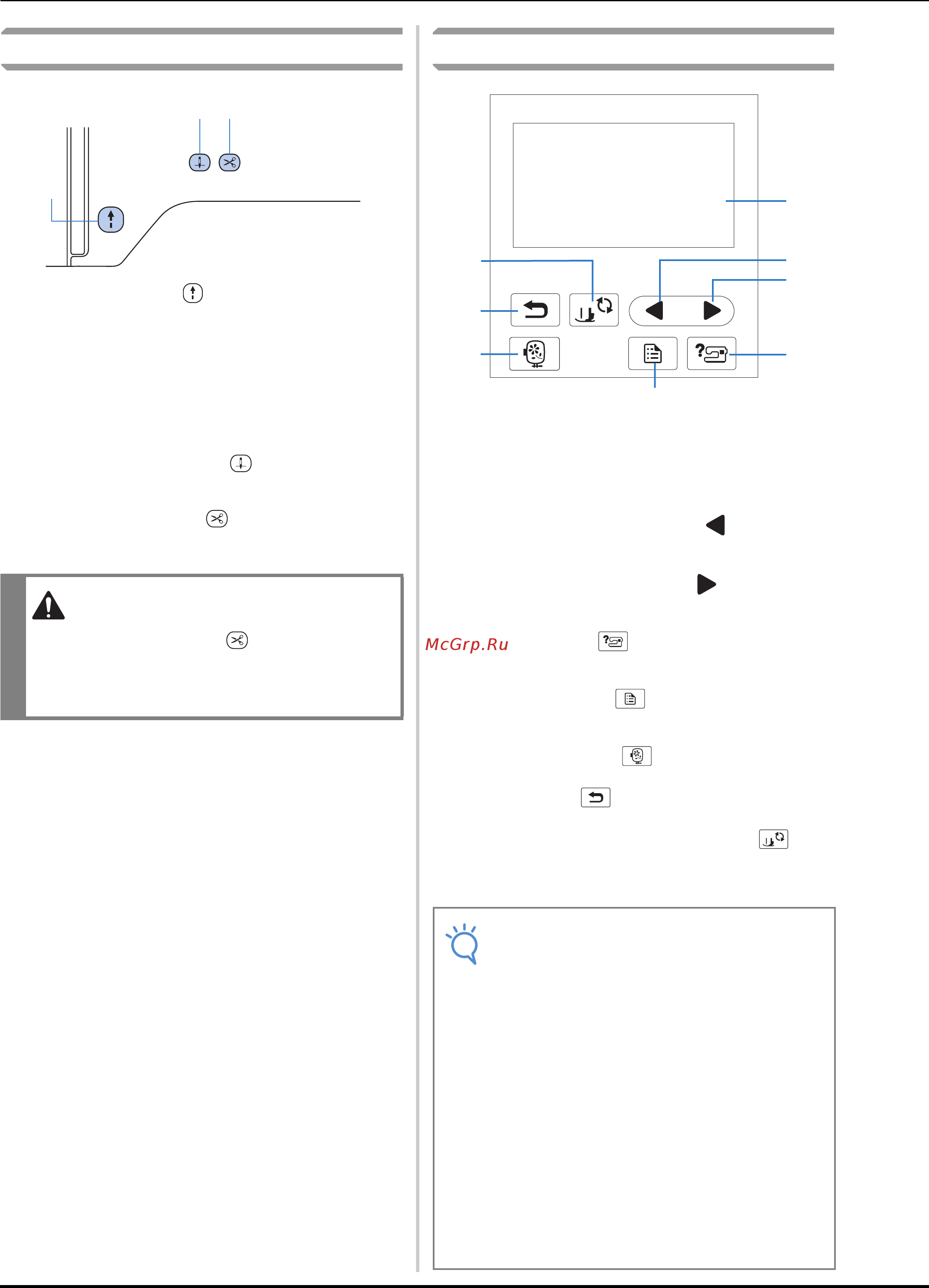

Кнопки управления
1 Кнопка “Пуск/Стоп”
Кнопка “Пуск/Стоп” служит для запуска и остановки
вышивки. Цвет кнопки зависит от режима работы машины.
2 Кнопка “Положение иглы”
Нажимайте кнопку “Положение иглы” для поднятия или
опускания иглы.
3 Кнопка “Обрезка нити”
После остановки вышивки нажмите кнопку “Обрезка нити”,
чтобы обрезать верхнюю и нижнюю нити.
Панель управления и кнопки управления
1 ЖК-дисплей (сенсорный экран)
На ЖК-дисплее отображаются выбранные настройки
рисунков и сообщения.
Для выполнения операций нажимайте кнопки,
отображаемые на ЖК-дисплее.
Подробнее см. разделе “Работа с ЖК-дисплеем”, с. B-9.
2 Кнопка “Предыдущая страница”
Когда не все элементы отображаются на ЖК-дисплее, при
нажатии на эту кнопку отображается предыдущий экран.
3 Кнопка “Следующая страница”
Когда не все элементы отображаются на ЖК-дисплее, при
нажатии на эту кнопку отображается следующий экран.
4 Кнопка “Справка”
При нажатии на эту кнопку на дисплей выводится справка
по использованию машины.
5 Кнопка “Настройки”
Эта кнопка служит для настройки различных параметров
— положения иглы при остановке, звукового сигнала и т. д.
6 Кнопка “Вышивание”
Эта кнопка служит для переключения в режим вышивания.
7 Кнопка “Назад”
При нажатии на эту кнопку отображается предыдущий экран.
8 Кнопка замены прижимной лапки/иглы
Нажмите на эту кнопку перед заменой иглы, прижимной
лапки и т. д. Эта кнопка блокирует функции всех остальных
кнопок для предотвращения возможности работы машины.
Зеленый:
Машина готова к вышивке или уже
вышивает.
Красный:
Вышивка невозможна.
Оранжевый: Нить наматывается на шпульку, либо
вал устройства намотки шпульки
находится в правом положении.
ОСТОРОЖНО!
• Не нажимайте кнопку (Обрезка нити)
после того, как нить уже обрезана, так как в
противном случае возможна поломка иглы,
запутывание нити или повреждение машины.
bc
a
Примечание
• Кнопки управления на данной машине
представляют собой емкостные сенсоры.
Чтобы нажать на кнопку, прикоснитесь к ней
пальцем.
Реакция кнопок различается в зависимости
от индивидуальных особенностей
пользователя. Реакция кнопок не зависит от
усилия, с которым вы их нажимаете.
• Поскольку каждый пользователь нажимает на кнопки
по-разному, настройте их чувствительность для себя,
используя инструкции в разделе “Настройка уровня
чувствительности кнопок управления”, с. B-12.
• Если вы хотите использовать стилус для
сенсорного экрана, он должен иметь
наконечник не менее 8 мм. Не используйте
стилус для сенсорного экрана с тонким или
фигурным наконечником.
a
b
c
d
e
f
g
h
