Brother INNOV-IS NV F440E (F 440 E) — узлы и детали машины: назначение и комплектующие [15/100]
![Brother INNOV-IS NV F440E (F 440 E) [15/100] Подготовка к работе](/views2/1342068/page15/bgf.png)
Узлы и детали машины и их назначение
Базовые операции B-5
ПОДГОТОВКА К РАБОТЕ
B

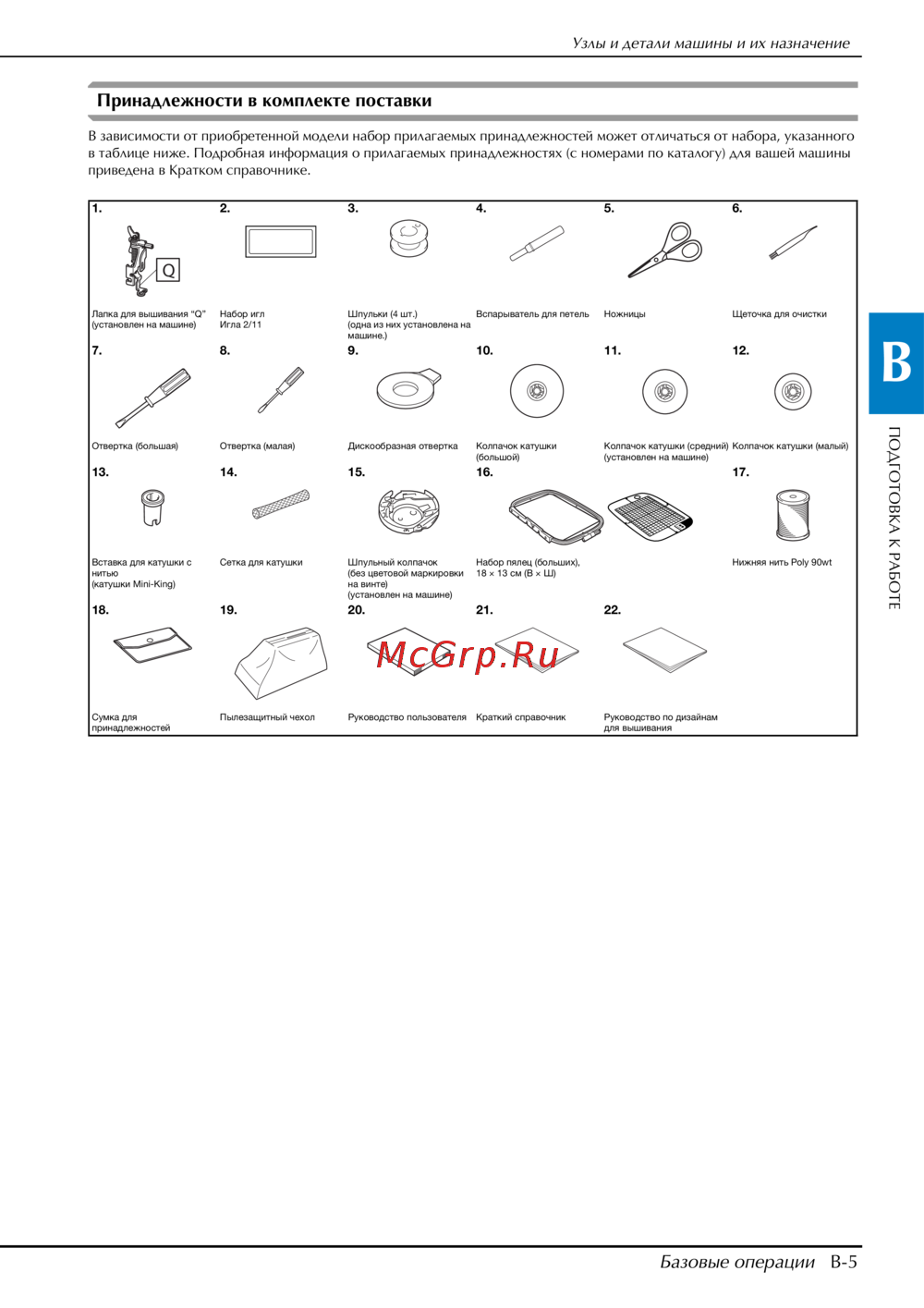

Принадлежности в комплекте поставки
В зависимости от приобретенной модели набор прилагаемых принадлежностей может отличаться от набора, указанного
в таблице ниже. Подробная информация о прилагаемых принадлежностях (с номерами по каталогу) для вашей машины
приведена в Кратком справочнике.
1. 2. 3. 4. 5. 6.
Лапка для вышивания “Q”
(установлен на машине)
Набор игл
Игла 2/11
Шпульки (4 шт.)
(одна из них установлена на
машине.)
Вспарыватель для петель Ножницы Щеточка для очистки
7. 8. 9. 10. 11. 12.
Отвертка (большая) Отвертка (малая) Дискообразная отвертка Колпачок катушки
(большой)
Колпачок катушки (средний)
(установлен на машине)
Колпачок катушки (малый)
13. 14. 15. 16. 17.
Вставка для катушки с
нитью
(катушки Mini-King)
Сетка для катушки Шпульный колпачок
(без цветовой маркировки
на винте)
(установлен на машине)
Набор пялец (больших),
18 × 13 см (В × Ш)
Нижняя нить Poly 90wt
18. 19. 20. 21. 22.
Сумка для
принадлежностей
Пылезащитный чехол Руководство пользователя Краткий справочник Руководство по дизайнам
для вышивания
Q
