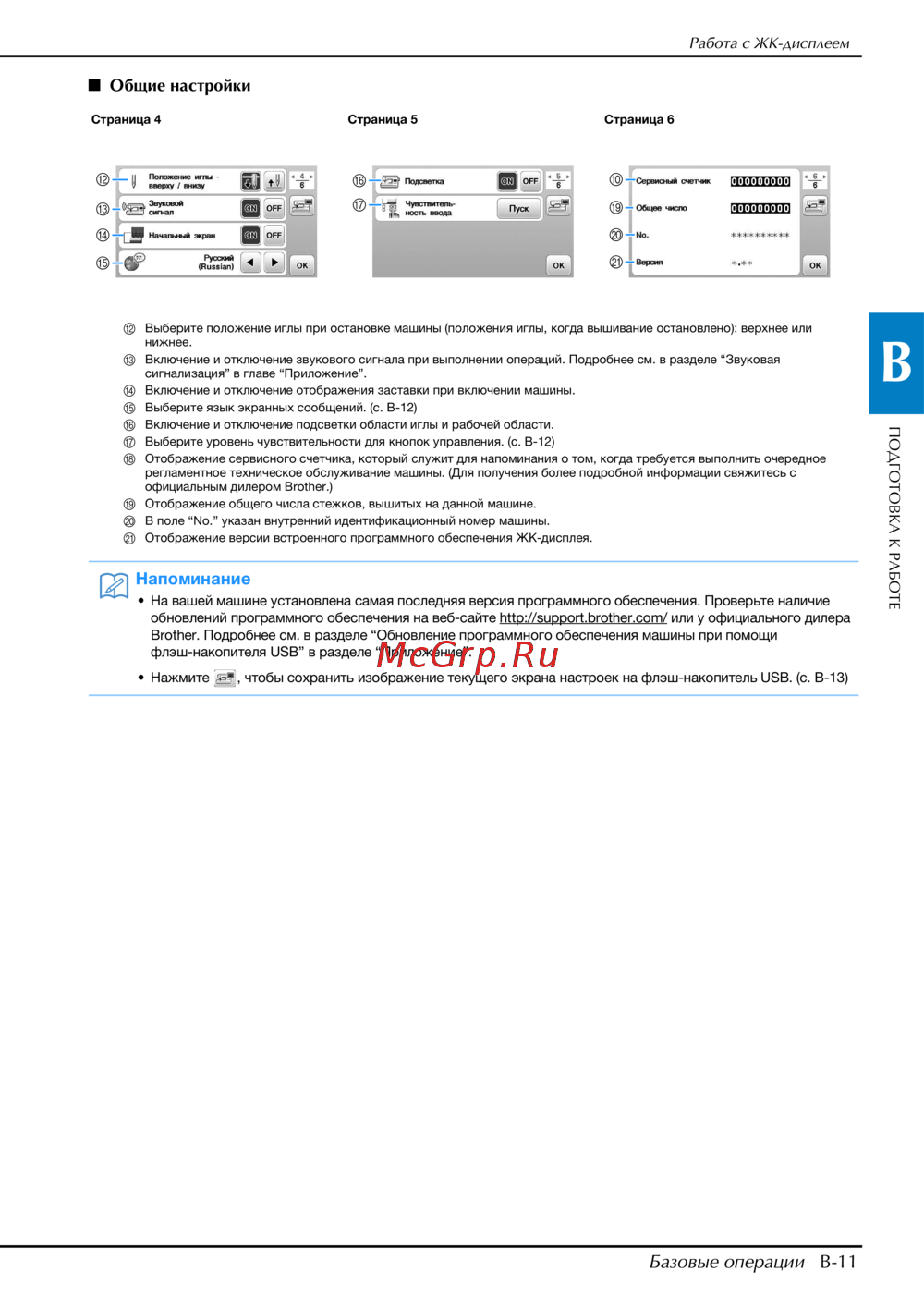

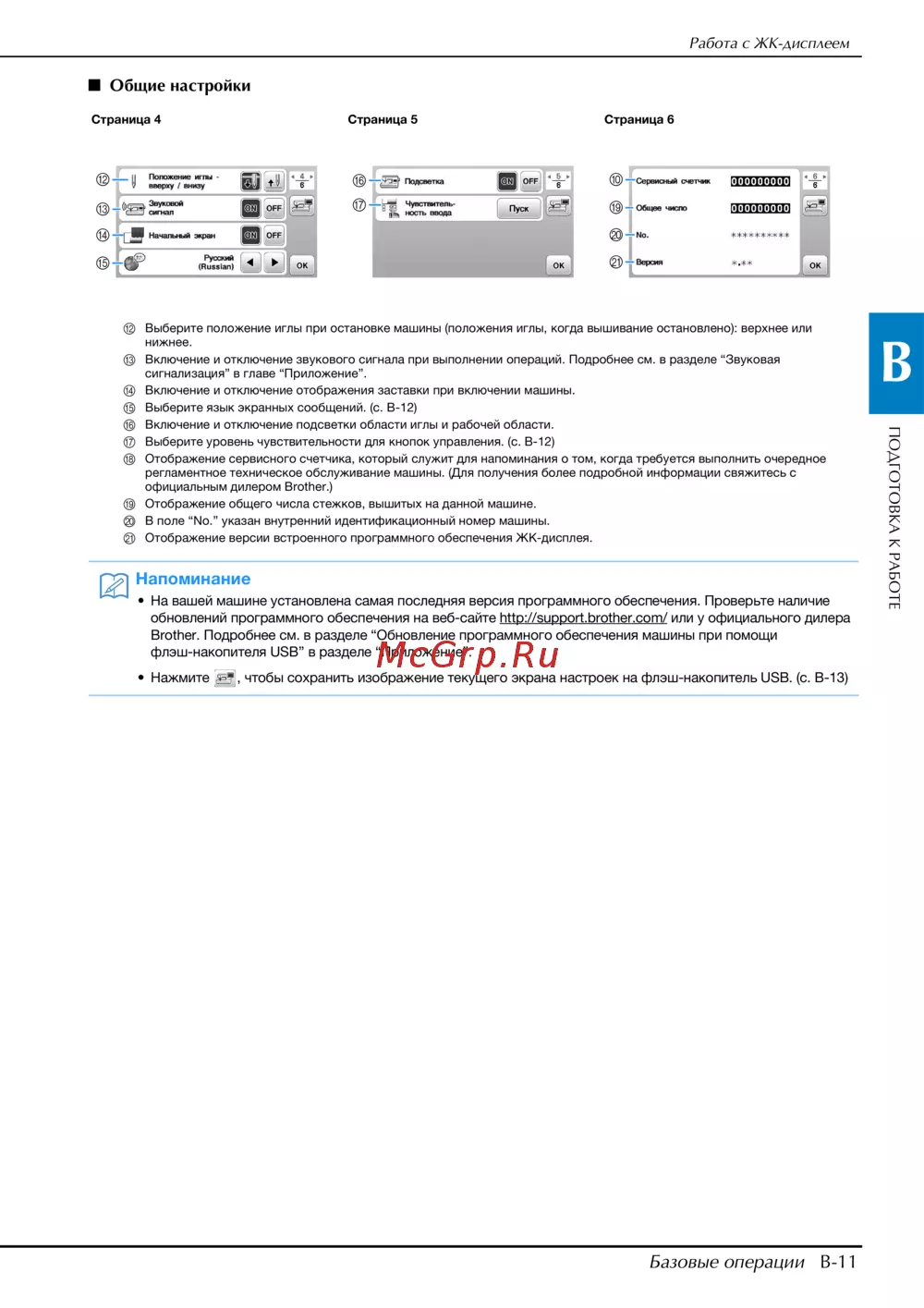

Работа с ЖК-дисплеем
Базовые операции B-11
ПОДГОТОВКА К РАБОТЕ
B
■ Общие настройки
B Выберите положение иглы при остановке машины (положения иглы, когда вышивание остановлено): верхнее или
нижнее.
C Включение и отключение звукового сигнала при выполнении операций. Подробнее см. в разделе “Звуковая
сигнализация” в главе “Приложение”.
D Включение и отключение отображения заставки при включении машины.
E Выберите язык экранных сообщений. (с. B-12)
F Включение и отключение подсветки области иглы и рабочей области.
G Выберите уровень чувствительности для кнопок управления. (с. B-12)
H Отображение сервисного счетчика, который служит для напоминания о том, когда требуется выполнить очередное
регламентное техническое обслуживание машины. (Для получения более подробной информации свяжитесь с
официальным дилером Brother.)
I Отображение общего числа стежков, вышитых на данной машине.
J В поле “No.” указан внутренний идентификационный номер машины.
K Отображение версии встроенного программного обеспечения ЖК-дисплея.
Страница 4 Страница 5 Страница 6
Напоминание
• На вашей машине установлена самая последняя версия программного обеспечения. Проверьте наличие
обновлений программного обеспечения на веб-сайте http://support.brother.com/
или у официального дилера
Brother. Подробнее см. в разделе “Обновление программного обеспечения машины при помощи
флэш-накопителя USB” в разделе “Приложение”.
• Нажмите , чтобы сохранить изображение текущего экрана настроек на флэш-накопитель USB. (с. B-13)
B
C
D
E
F
G
?
I
K
J
