Brother INNOV-IS NV F440E (F 440 E) — правильная установка шпульки для намотки: пошаговое руководство [25/100]
![Brother INNOV-IS NV F440E (F 440 E) [25/100] Осторожно](/views2/1342068/page25/bg19.png)

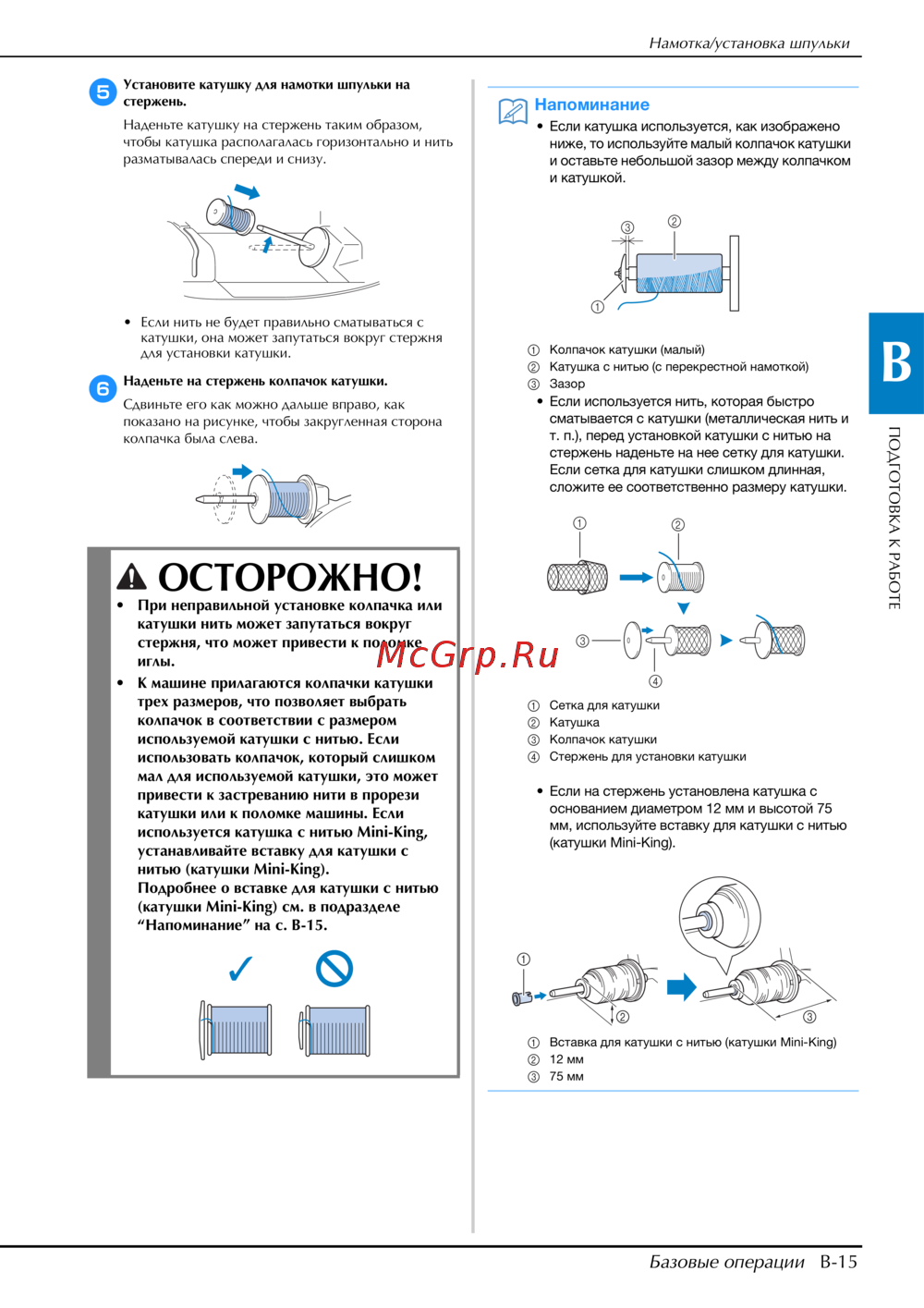

Намотка/установка шпульки
Базовые операции B-15
ПОДГОТОВКА К РАБОТЕ
B
e
Установите катушку для намотки шпульки на
стержень.
Наденьте катушку на стержень таким образом,
чтобы катушка располагалась горизонтально и нить
разматывалась спереди и снизу.
• Если нить не будет правильно сматываться с
катушки, она может запутаться вокруг стержня
для установки катушки.
f
Наденьте на стержень колпачок катушки.
Сдвиньте его как можно дальше вправо, как
показано на рисунке, чтобы закругленная сторона
колпачка была слева.
ОСТОРОЖНО!
• При неправильной установке колпачка или
катушки нить может запутаться вокруг
стержня, что может привести к поломке
иглы.
• К машине прилагаются колпачки катушки
трех размеров, что позволяет выбрать
колпачок в соответствии с размером
используемой катушки с нитью. Если
использовать колпачок, который слишком
мал для используемой катушки, это может
привести к застреванию нити в прорези
катушки или к поломке машины. Если
используется катушка с нитью Mini-King,
устанавливайте вставку для катушки с
нитью (катушки Mini-King).
Подробнее о вставке для катушки с нитью
(катушки Mini-King) см. в подразделе
“Напоминание” на с. B-15.
Напоминание
• Если катушка используется, как изображено
ниже, то используйте малый колпачок катушки
и оставьте небольшой зазор между колпачком
и катушкой.
1 Колпачок катушки (малый)
2 Катушка с нитью (с перекрестной намоткой)
3 Зазор
• Если используется нить, которая быстро
сматывается с катушки (металлическая нить и
т. п.), перед установкой катушки с нитью на
стержень наденьте на нее сетку для катушки.
Если сетка для катушки слишком длинная,
сложите ее соответственно размеру катушки.
1 Сетка для катушки
2 Катушка
3 Колпачок катушки
4 Стержень для установки катушки
• Если на стержень установлена катушка с
основанием диаметром 12 мм и высотой 75
мм, используйте вставку для катушки с нитью
(катушки Mini-King).
1 Вставка для катушки с нитью (катушки Mini-King)
2 12 мм
3 75 мм
a
c
b
2
1
4
3
