![Brother INNOV-IS NV F440E (F 440 E) — как правильно установить шпульку для швейной машины [27/100]](/img/pdf.png)
Brother INNOV-IS NV F440E (F 440 E) — как правильно установить шпульку для швейной машины [27/100]
![Brother INNOV-IS NV F440E (F 440 E) [27/100] Осторожно](/views2/1342068/page27/bg1b.png)

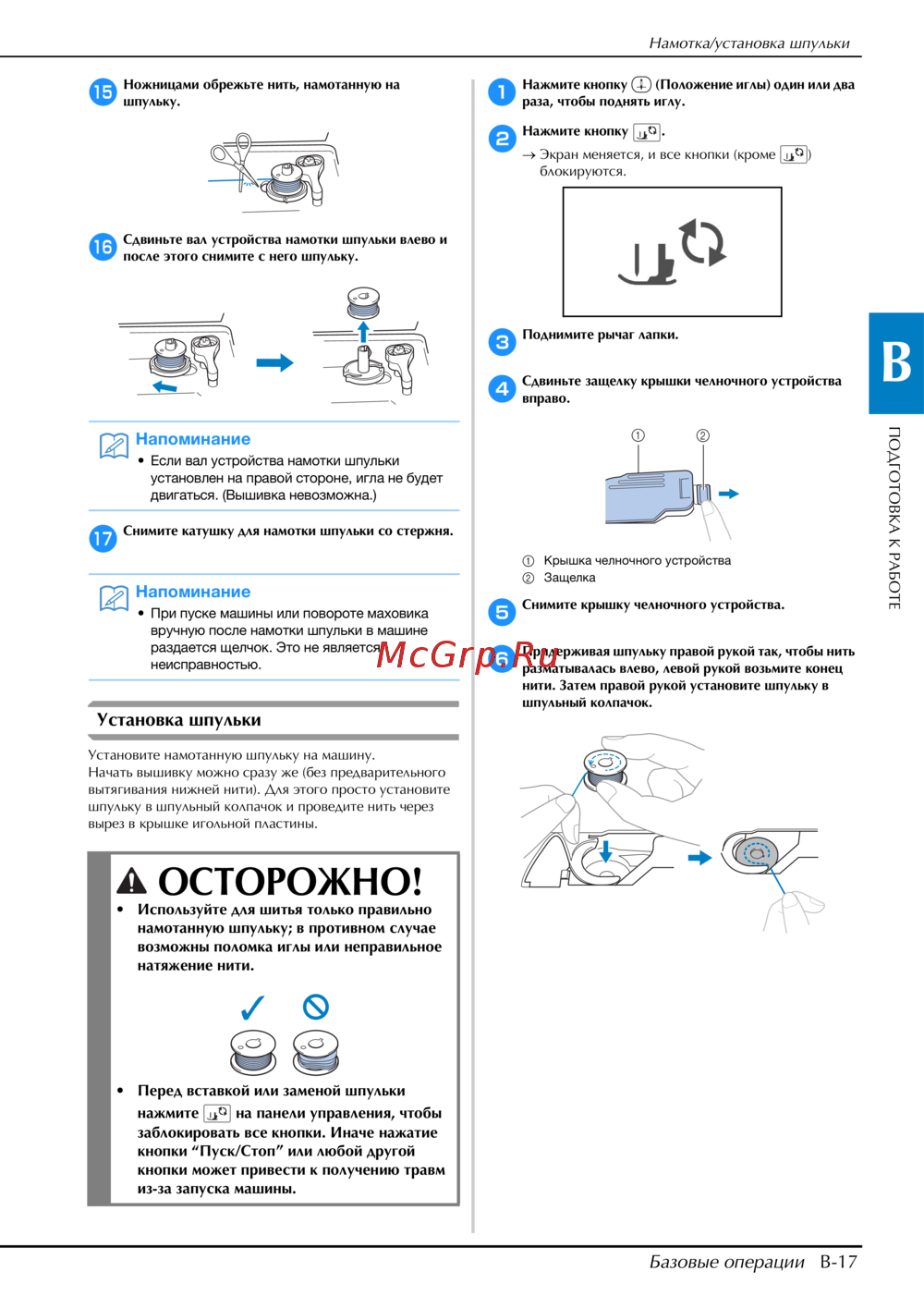

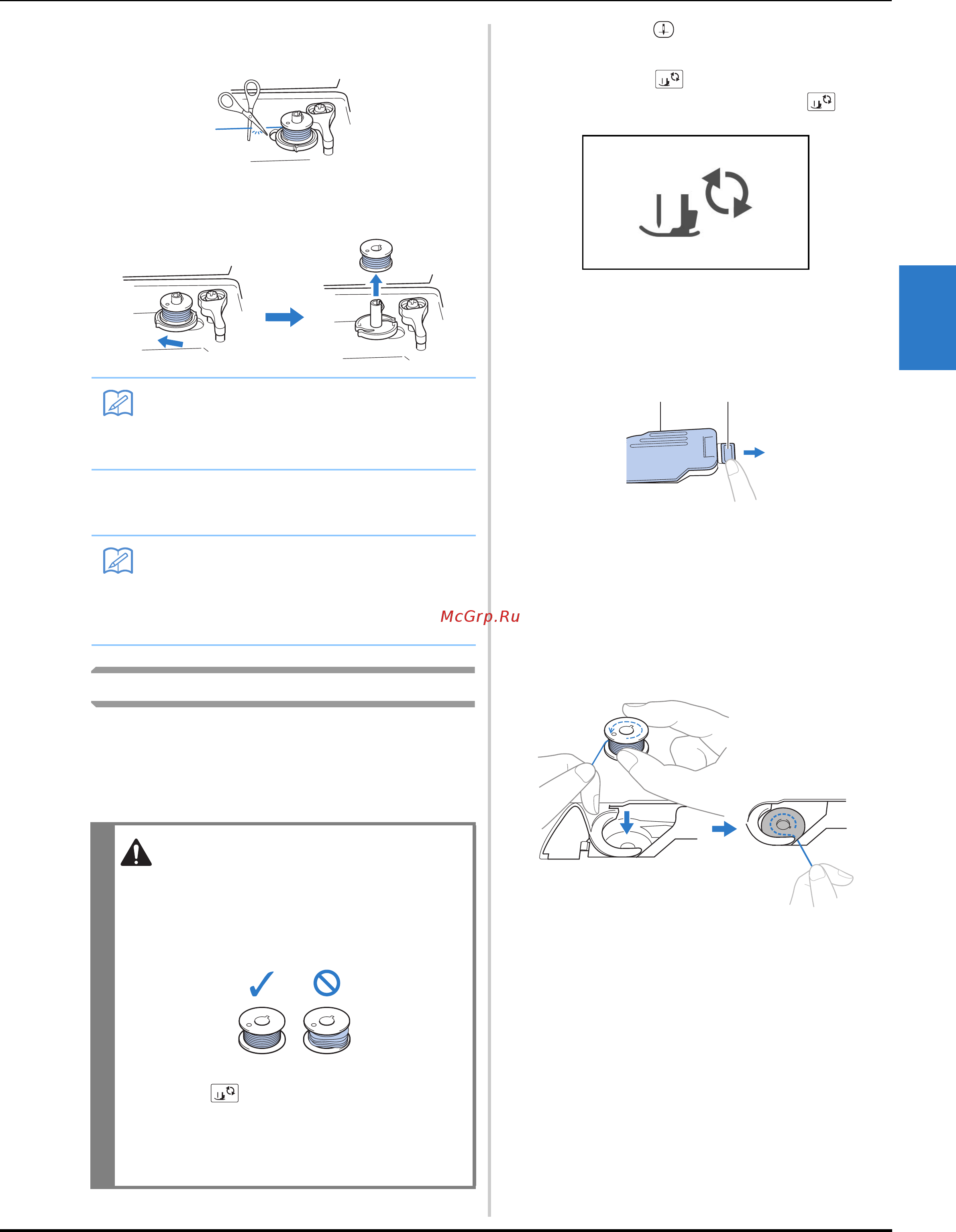

Намотка/установка шпульки
Базовые операции B-17
ПОДГОТОВКА К РАБОТЕ
B
o
Ножницами обрежьте нить, намотанную на
шпульку.
p
Сдвиньте вал устройства намотки шпульки влево и
после этого снимите с него шпульку.
q
Снимите катушку для намотки шпульки со стержня.
Установка шпульки
Установите намотанную шпульку на машину.
Начать вышивку можно сразу же (без предварительного
вытягивания нижней нити). Для этого просто установите
шпульку в шпульный колпачок и проведите нить через
вырез в крышке игольной пластины.
a
Нажмите кнопку (Положение иглы) один или два
раза, чтобы поднять иглу.
b
Нажмите кнопку .
→ Экран меняется, и все кнопки (кроме )
блокируются.
c
Поднимите рычаг лапки.
d
Сдвиньте защелку крышки челночного устройства
вправо.
1 Крышка челночного устройства
2 Защелка
e
Снимите крышку челночного устройства.
f
Придерживая шпульку правой рукой так, чтобы нить
разматывалась влево, левой рукой возьмите конец
нити. Затем правой рукой установите шпульку в
шпульный колпачок.
Напоминание
• Если вал устройства намотки шпульки
установлен на правой стороне, игла не будет
двигаться. (Вышивка невозможна.)
Напоминание
• При пуске машины или повороте маховика
вручную после намотки шпульки в машине
раздается щелчок. Это не является
неисправностью.
ОСТОРОЖНО!
• Используйте для шитья только правильно
намотанную шпульку; в противном случае
возможны поломка иглы или неправильное
натяжение нити.
• Перед вставкой или заменой шпульки
нажмите на панели управления, чтобы
заблокировать все кнопки. Иначе нажатие
кнопки “Пуск/Стоп” или любой другой
кнопки может привести к получению травм
из-за запуска машины.
2
1
