Brother INNOV-IS NV F440E (F 440 E) — инструкция по намотке и установке шпульки для швейных машин [28/100]
![Brother INNOV-IS NV F440E (F 440 E) [28/100] Примечание](/views2/1342068/page28/bg1c.png)

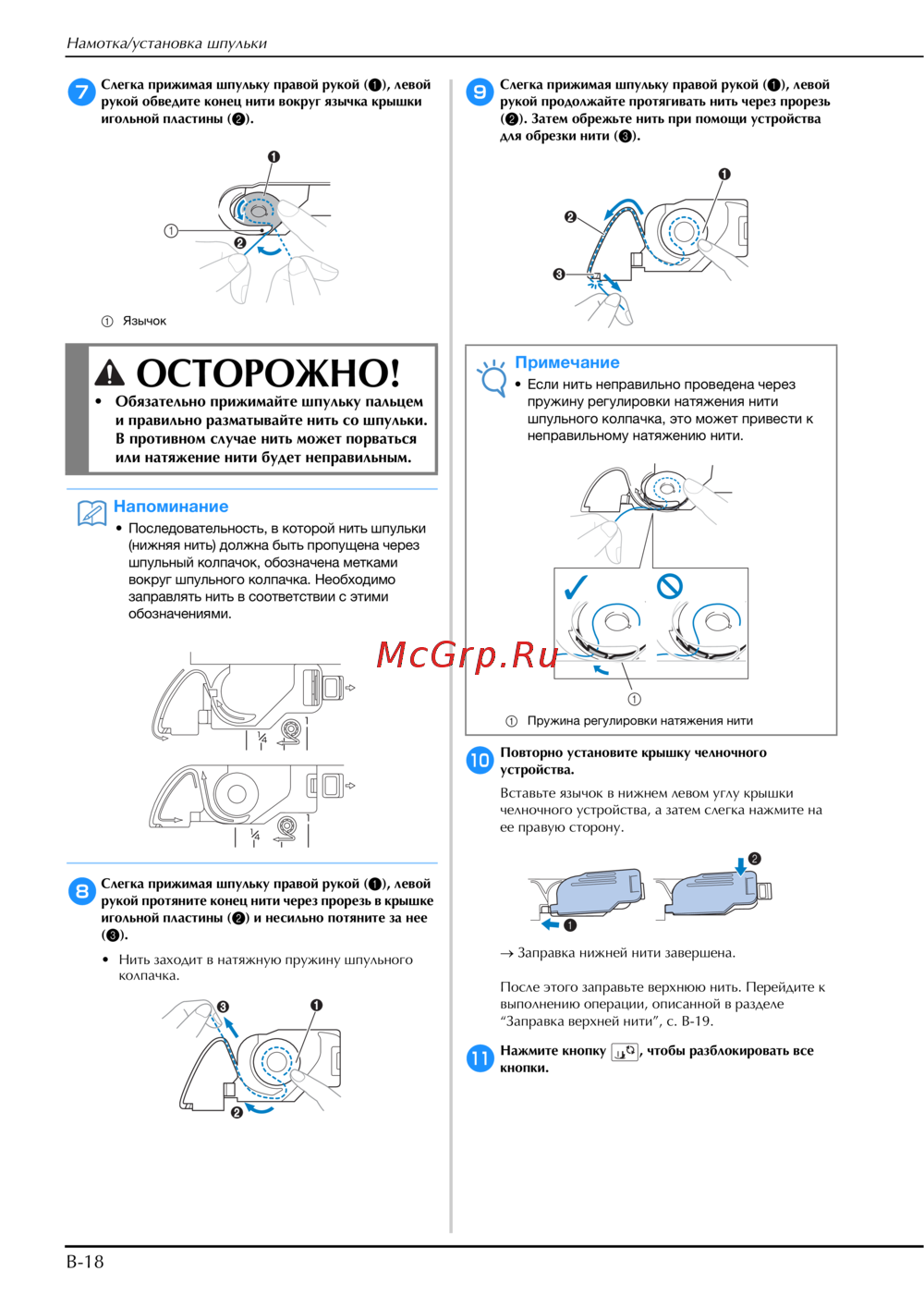

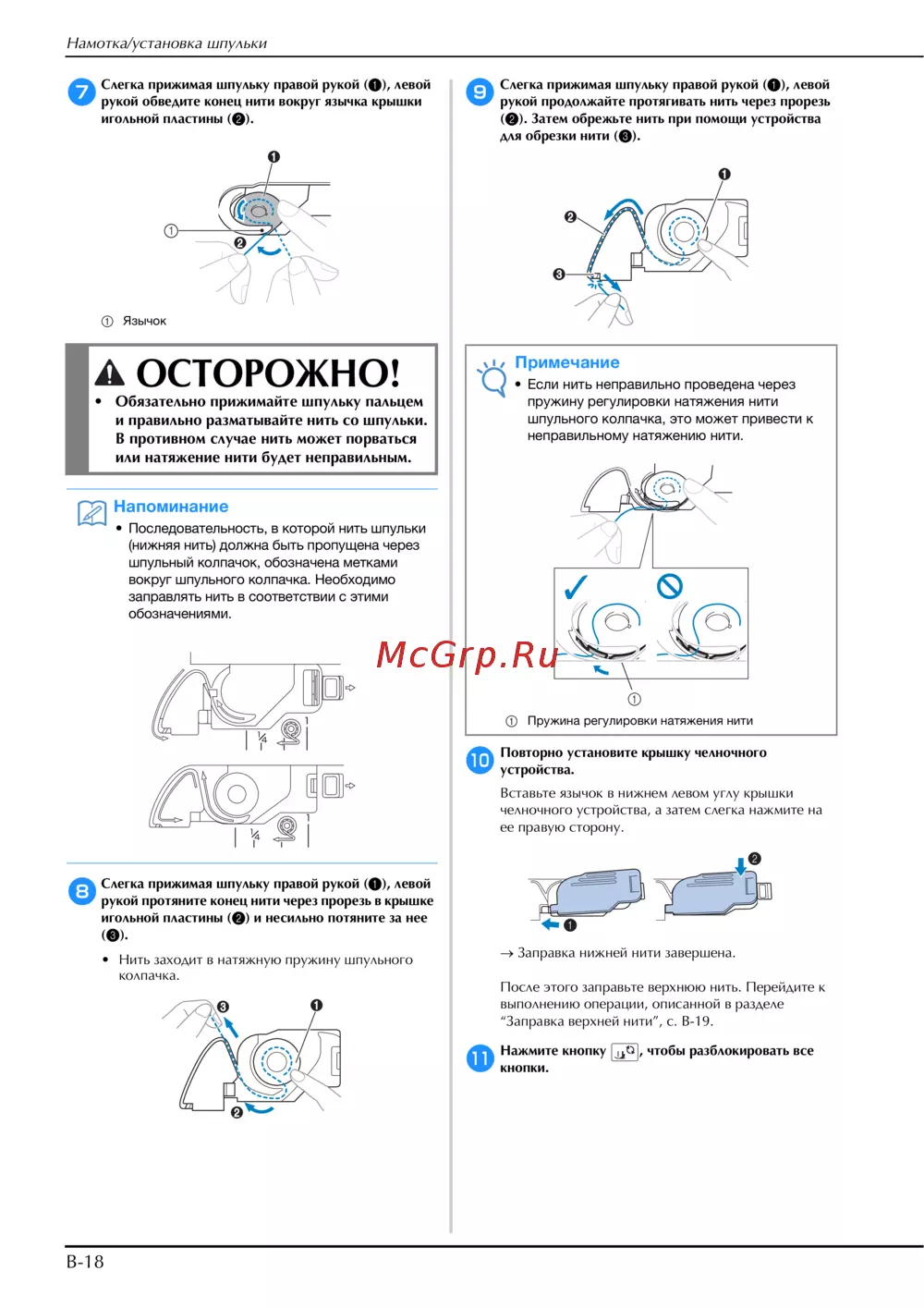

Намотка/установка шпульки
B-18
g

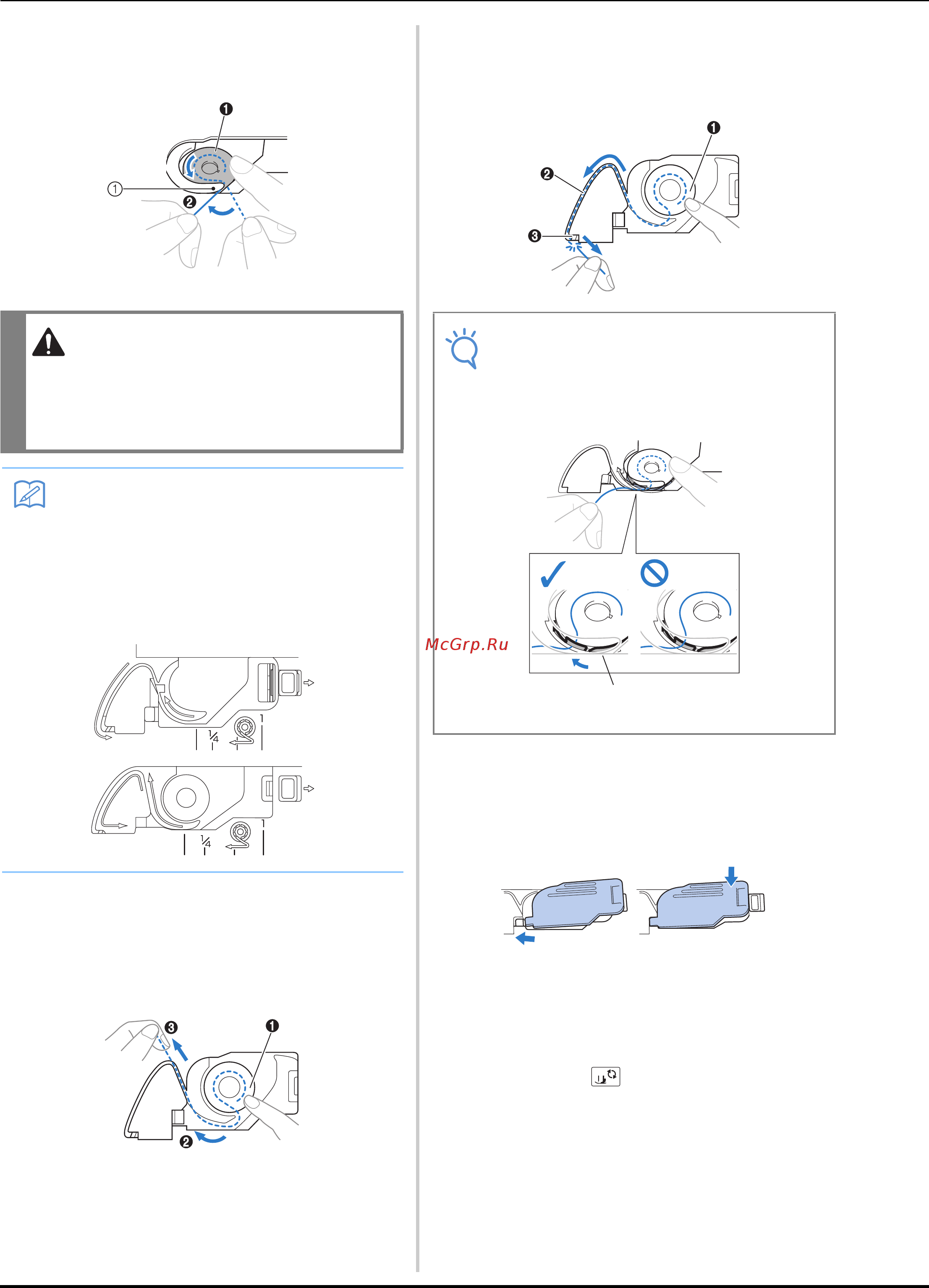

Слегка прижимая шпульку правой рукой (1), левой
рукой обведите конец нити вокруг язычка крышки
игольной пластины (2).
1 Язычок
h
Слегка прижимая шпульку правой рукой (1), левой
рукой протяните конец нити через прорезь в крышке
игольной пластины (2) и несильно потяните за нее
(3).
• Нить заходит в натяжную пружину шпульного
колпачка.
i
Слегка прижимая шпульку правой рукой (1), левой
рукой продолжайте протягивать нить через прорезь
(2). Затем обрежьте нить при помощи устройства
для обрезки нити (3).
j
Повторно установите крышку челночного
устройства.
Вставьте язычок в нижнем левом углу крышки
челночного устройства, а затем слегка нажмите на
ее правую сторону.
→ Заправка нижней нити завершена.
После этого заправьте верхнюю нить. Перейдите к
выполнению операции, описанной в разделе
“Заправка верхней нити”, с. B-19.
k
Нажмите кнопку , чтобы разблокировать все
кнопки.
ОСТОРОЖНО!
• Обязательно прижимайте шпульку пальцем
и правильно разматывайте нить со шпульки.
В противном случае нить может порваться
или натяжение нити будет неправильным.
Напоминание
• Последовательность, в которой нить шпульки
(нижняя нить) должна быть пропущена через
шпульный колпачок, обозначена метками
вокруг шпульного колпачка. Необходимо
заправлять нить в соответствии с этими
обозначениями.
Примечание
• Если нить неправильно проведена через
пружину регулировки натяжения нити
шпульного колпачка, это может привести к
неправильному натяжению нити.
1 Пружина регулировки натяжения нити
1
1
2
