![Brother INNOV-IS NV F440E (F 440 E) [29/100] Осторожно](/views2/1342068/page29/bg1d.png)

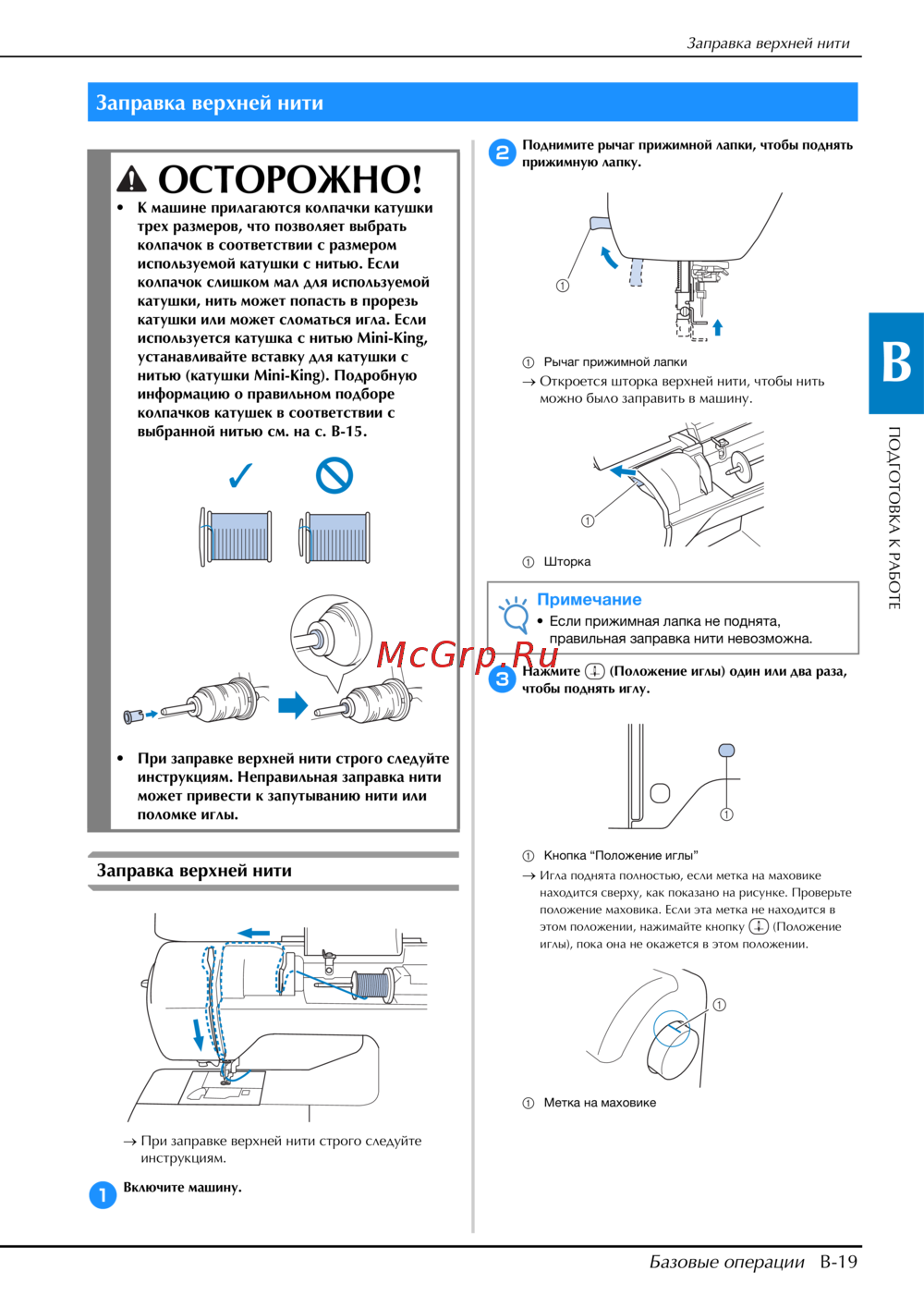

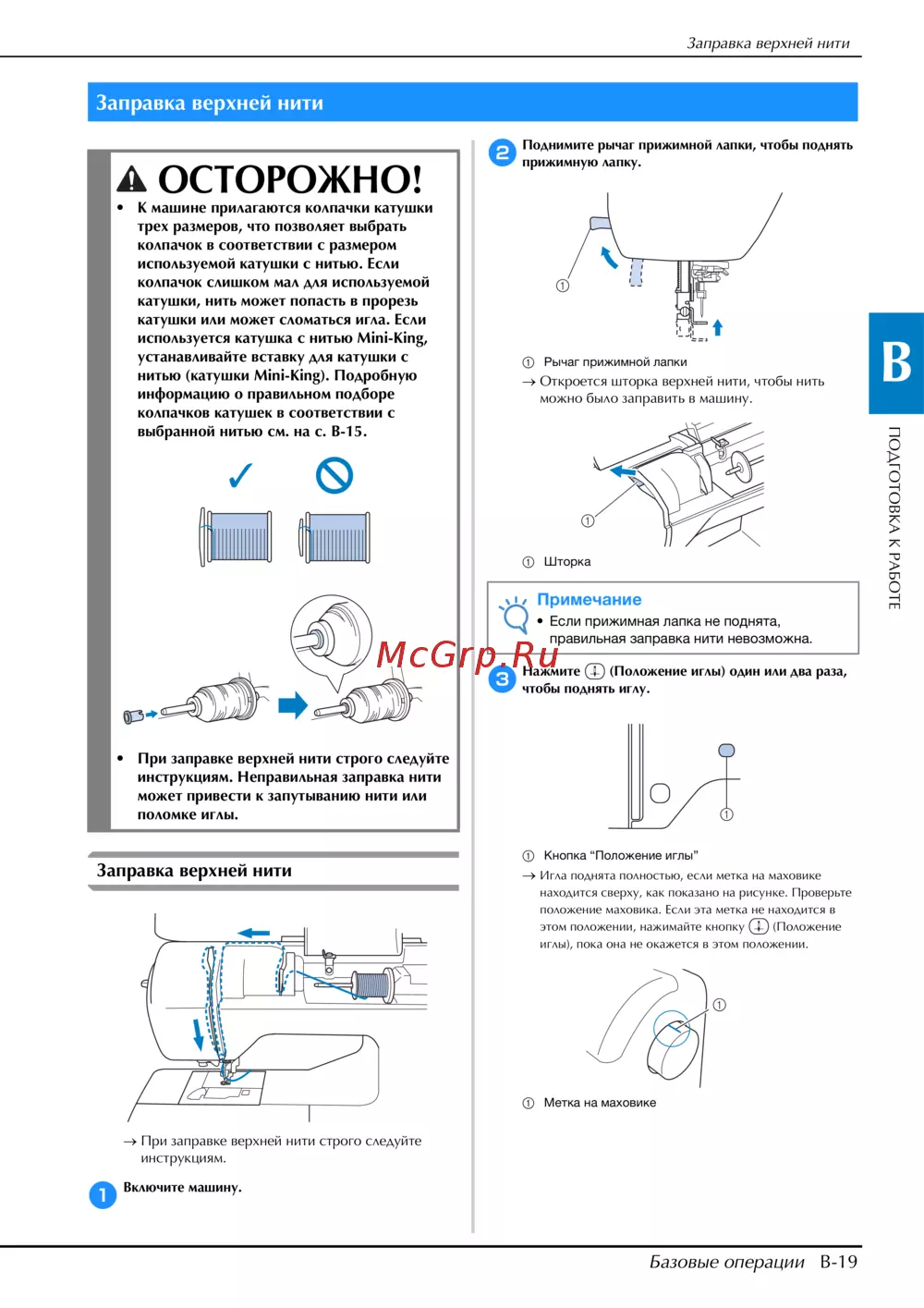

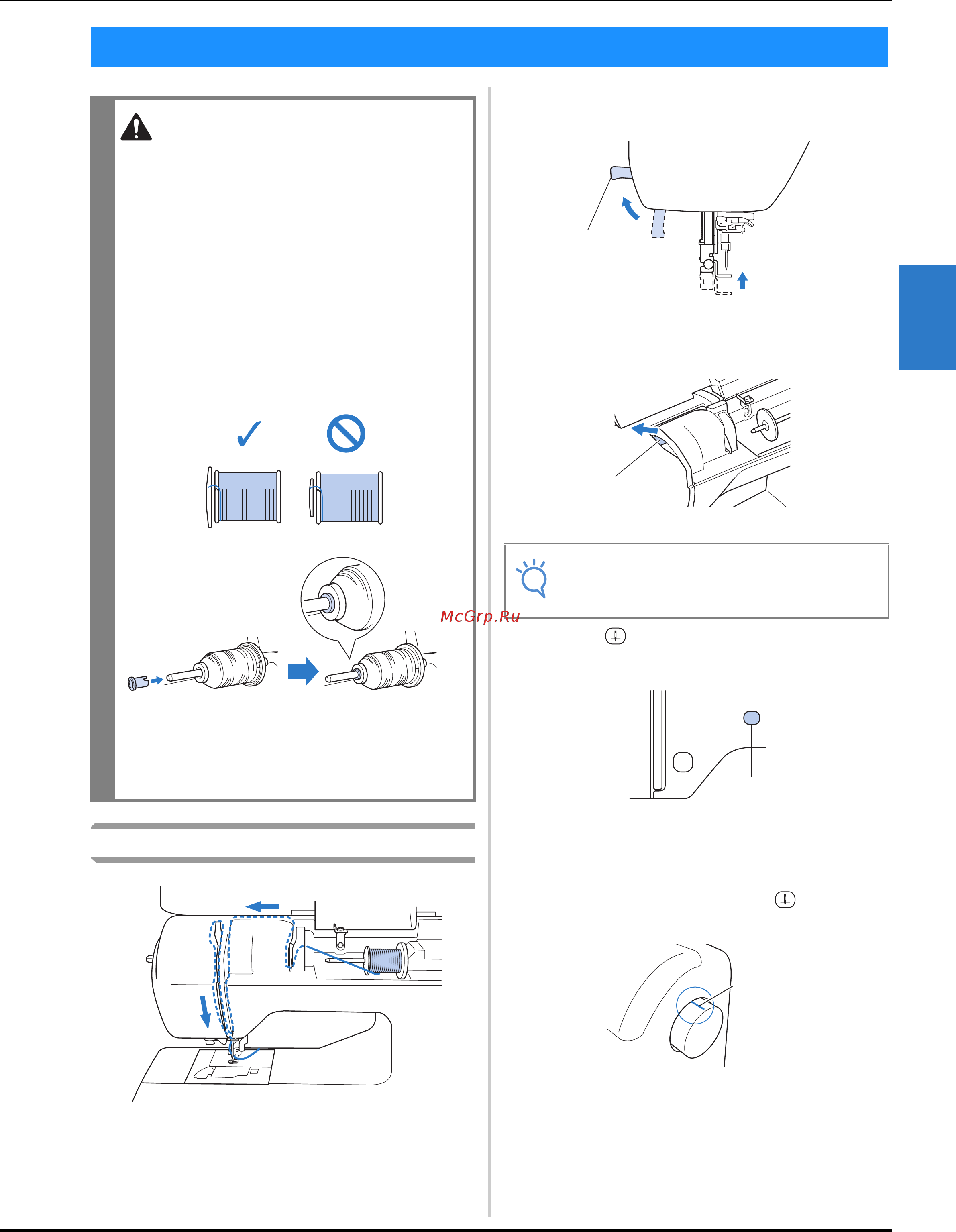

Заправка верхней нити
Базовые операции B-19
ПОДГОТОВКА К РАБОТЕ
B
Заправка верхней нити
→ При заправке верхней нити строго следуйте
инструкциям.
a
Включите машину.
b
Поднимите рычаг прижимной лапки, чтобы поднять
прижимную лапку.
1 Рычаг прижимной лапки
→ Откроется шторка верхней нити, чтобы нить
можно было заправить в машину.
1 Шторка
c
Нажмите (Положение иглы) один или два раза,
чтобы поднять иглу.
1 Кнопка “Положение иглы”
→ Игла поднята полностью, если метка на маховике
находится сверху, как показано на рисунке. Проверьте
положение маховика. Если эта метка не находится в
этом положении, нажимайте кнопку (Положение
иглы), пока она не окажется в этом положении.
1 Метка на маховике
Заправка верхней нити
ОСТОРОЖНО!
• К машине прилагаются колпачки катушки
трех размеров, что позволяет выбрать
колпачок в соответствии с размером
используемой катушки с нитью. Если
колпачок слишком мал для используемой
катушки, нить может попасть в прорезь
катушки или может сломаться игла. Если
используется катушка с нитью Mini-King,
устанавливайте вставку для катушки с
нитью (катушки Mini-King). Подробную
информацию о правильном подборе
колпачков катушек в соответствии с
выбранной нитью см. на с. B-15.
• При заправке верхней нити строго следуйте
инструкциям. Неправильная заправка нити
может привести к запутыванию нити или
поломке иглы.
Примечание
• Если прижимная лапка не поднята,
правильная заправка нити невозможна.
a
a
1
1
