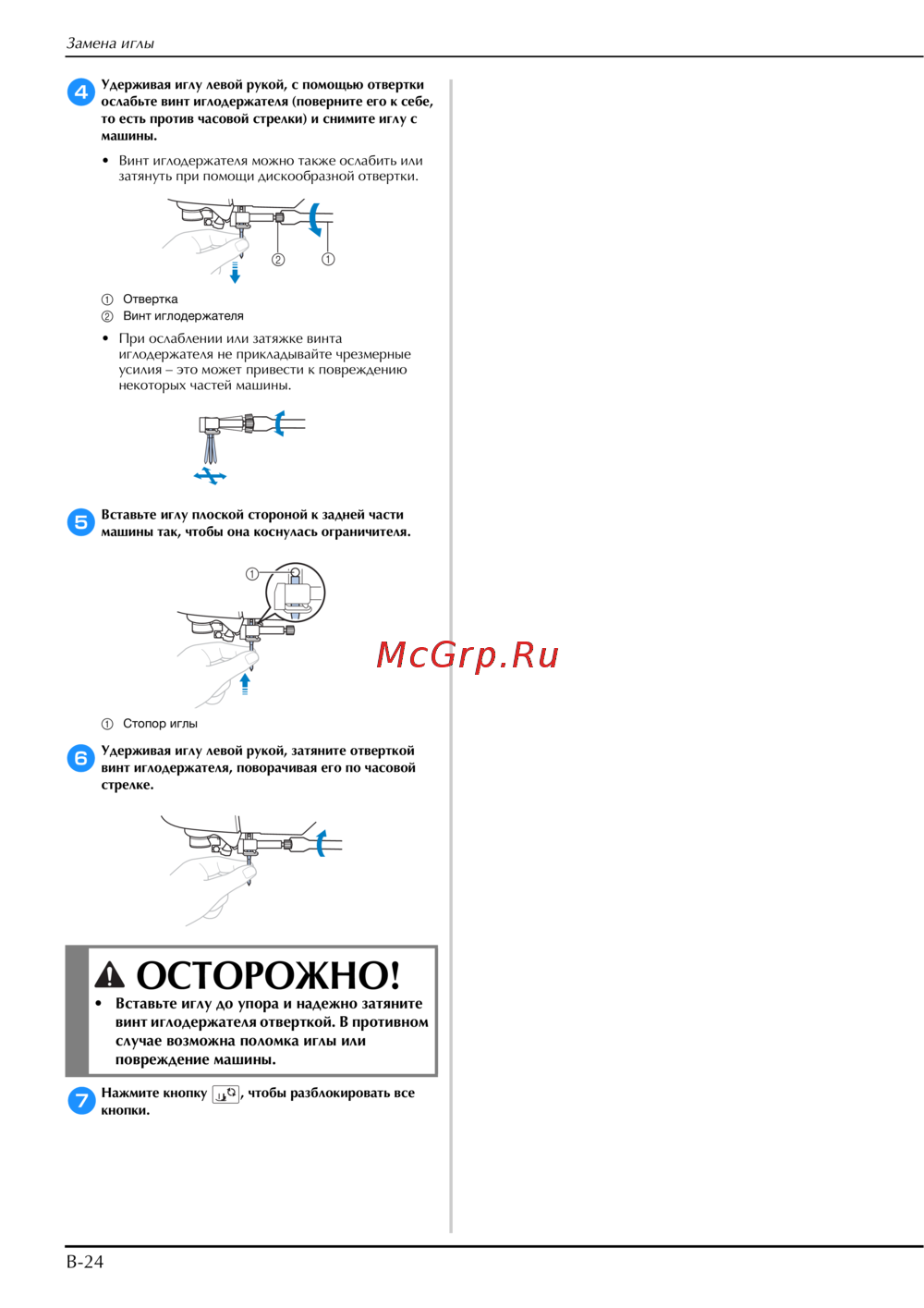

Замена иглы
B-24
d
Удерживая иглу левой рукой, с помощью отвертки
ослабьте винт иглодержателя (поверните его к себе,
то есть против часовой стрелки) и снимите иглу с
машины.
• Винт иглодержателя можно также ослабить или
затянуть при помощи дискообразной отвертки.
1 Отвертка
2 Винт иглодержателя
• При ослаблении или затяжке винта
иглодержателя не прикладывайте чрезмерные
усилия – это может привести к повреждению
некоторых частей машины.
e
Вставьте иглу плоской стороной к задней части
машины так, чтобы она коснулась ограничителя.
1 Стопор иглы
f
Удерживая иглу левой рукой, затяните отверткой
винт иглодержателя, поворачивая его по часовой
стрелке.
g
Нажмите кнопку , чтобы разблокировать все
кнопки.
ОСТОРОЖНО!
• Вставьте иглу до упора и надежно затяните
винт иглодержателя отверткой. В противном
случае возможна поломка иглы или
повреждение машины.
2
1
1
